I.Qual é a essência da regulação de potência?

A regulação de potência realizada pelo regulador de potência é, essencialmente, o gerenciamento ativo da potência elétrica média na carga de aquecimento. A carga aqui mencionada inclui tubos de aquecimento elétrico comuns, fios de resistência metálicos e lâmpadas de radiação infravermelha, bem como hastes de carboneto de silício e elementos de aquecimento de dissiliceto de molibdênio utilizados em condições de alta temperatura, e até mesmo aquecedores especiais alimentados por transformadores rebaixadores.

A quantidade total de energia elétrica que uma carga consome da rede determina diretamente sua produção de calor. Quanto maior a entrada de energia elétrica, maior o calor gerado por unidade de tempo; inversamente, quanto menor a entrada de energia elétrica, menor a saída de calor. A função de um regulador de potência é alterar dinamicamente a parcela de energia elétrica fornecida à carga por meio de controle eletrônico, intervindo assim de forma eficaz na taxa de aquecimento e mantendo a temperatura próxima da temperatura alvo.

II.A quais comandos um regulador de potência recorre para operar?

Em uma arquitetura de controle de temperatura em malha fechada, o próprio regulador de potência não detecta diretamente as mudanças de temperatura. Em vez disso, ele atua como um terminal de execução, recebendo instruções da unidade de controle de nível superior. Essas instruções são normalmente emitidas pelo controlador de temperatura, pelo controlador lógico programável ou pelo sistema de controle distribuído.

Os tipos de sinais de comando comumente utilizados incluem: sinais de loop de corrente 4-20mA, sinais de tensão contínua 0-10V, sinais analógicos de baixa tensão 1-5V e sinais de modulação por pulso de frequências específicas. Em geral, a amplitude do sinal de comando é positivamente correlacionada com a potência necessária — um sinal mais forte significa que o sistema requer maior saída, enquanto um sinal mais fraco indica redução de potência. Isso levou a uma divisão de trabalho em que os controladores de temperatura são responsáveis pelo "julgamento e tomada de decisão", enquanto os reguladores de potência se concentram na "execução de potência".

III.Como a regulação de potência muda com as condições de operação?

Tomando como exemplo um forno industrial de secagem por circulação de ar quente, a temperatura alvo é definida como 180℃. Durante a fase inicial de partida, a temperatura do forno está muito abaixo do valor definido. Após o cálculo PID, o controlador de temperatura emite um sinal de controle de alta amplitude. Com base nisso, o regulador de potência ajusta a saída de potência para um nível mais alto, fazendo com que os elementos de aquecimento operem em potência total, alcançando aquecimento rápido.

À medida que a temperatura do forno se aproxima gradualmente do limite de 180°C, o sinal de comando emitido pelo controlador começa a diminuir. O regulador de potência reduz a saída de potência de forma sincronizada para evitar que a temperatura real, causada pela inércia térmica, ultrapasse o valor alvo. Quando o sistema entra na fase de regime permanente de temperatura constante, a potência de saída se estabiliza em um nível mais baixo, que serve apenas para compensar a perda de calor do corpo do forno para o ambiente ao redor, controlando assim a flutuação de temperatura dentro da faixa permitida.

IV. Como os componentes principais internos dão suporte à regulação de potência?

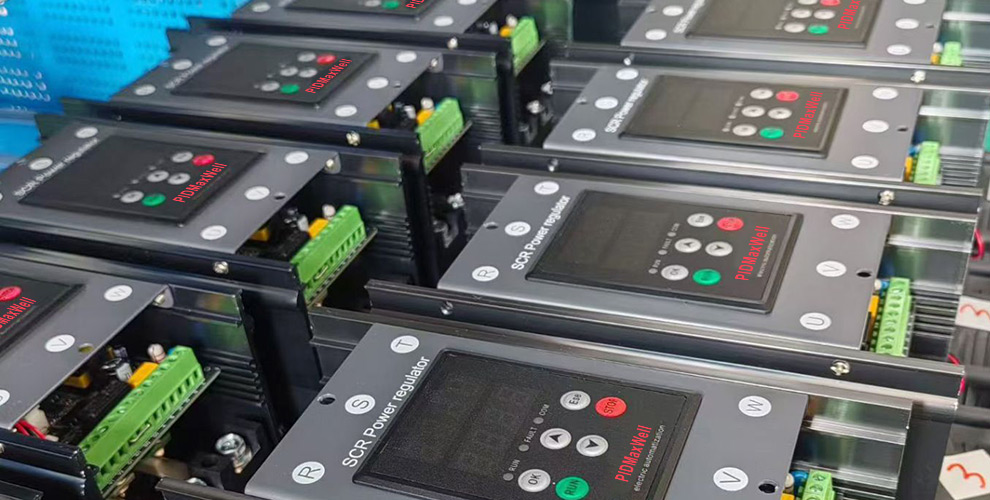

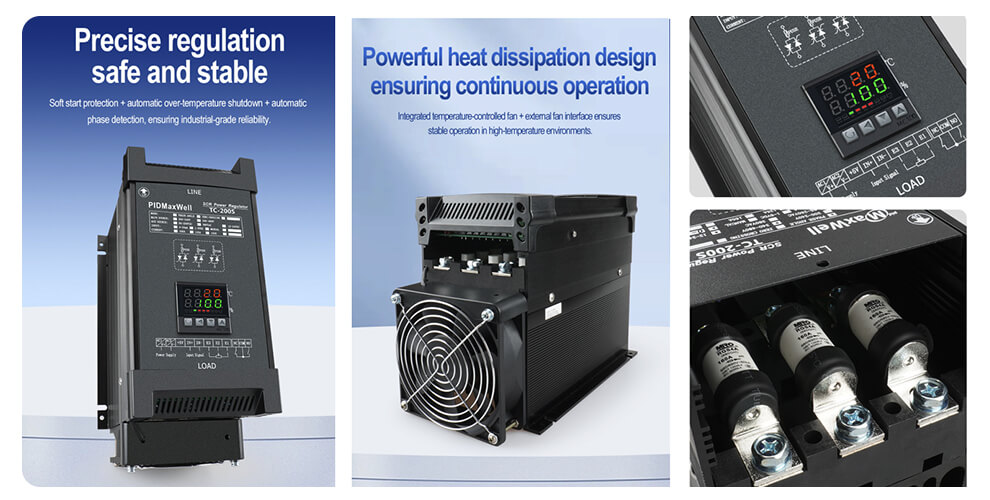

O núcleo de um regulador de potência normalmente utiliza um dispositivo retificador controlado por semicondutor — o tiristor (SCR) — como elemento de comutação. Esse dispositivo possui características de condução acionada por gate, permitindo que inicie a condução em um ponto de fase específico da corrente alternada.

Ajustando o momento do pulso de disparo, o intervalo de condução do tiristor dentro de cada semiciclo da frequência de potência pode ser controlado com precisão; alternativamente, combinando os estados ligado e desligado de um ciclo completo, a proporção de entrega de energia por unidade de tempo pode ser alterada. Esse mecanismo de ajuste dinâmico contínuo permite que o regulador de potência altere com precisão a potência média da carga, o que constitui a base tecnológica de sua vantagem significativa na precisão de controle de temperatura em comparação com contatores eletromagnéticos tradicionais.

V. Quais são as diferenças entre as principais estratégias de ajuste de potência?

Atualmente, os métodos de regulação de potência comumente usados em ambientes industriais podem ser amplamente categorizados em dois tipos: disparo por controle de fase e disparo no cruzamento por zero.

O controle por disparo com controle de fase é adequado para aplicações que exigem alta continuidade de saída. Sua característica consiste em cortar o ângulo de condução de cada meia onda da senoide de corrente alternada, resultando em uma forma de onda de saída defasada. Ele oferece alta resolução de ajuste, mas pode gerar alguma interferência harmônica.O controle por disparo no cruzamento por zero, por outro lado, realiza a comutação no instante em que a tensão CA cruza naturalmente o zero. Ele regula a potência alterando a taxa de condução de ciclos completos da senoide dentro de uma janela de tempo específica. Esse método causa menos impacto e interferência na rede elétrica e é particularmente adequado para cargas de aquecimento com características puramente resistivas.

VI. Quais dispositivos típicos não podem funcionar sem um regulador de potência?

Os reguladores de potência desempenham um papel fundamental em muitos equipamentos industriais. Aplicações comuns incluem: diversos fornos industriais de resistência, estufas de secagem com temperatura e umidade constantes, linhas de tratamento térmico de metais, canais de secagem em túnel, fornos de sinterização de esteira metálica, sistemas de aquecimento por radiação infravermelha, equipamentos de extrusão de plásticos, máquinas de selagem térmica, fornos de recozimento de vidro, fornos de queima de cerâmica e dispositivos de aquecimento de suporte para reatores químicos.

Esses dispositivos compartilham características comuns: possuem altos níveis de potência de aquecimento e requisitos rigorosos quanto à uniformidade e estabilidade do campo de temperatura, não podendo atender às especificações do processo apenas com controle simples de liga/desliga.

VII. Como a qualidade do ajuste de potência afeta o efeito do controle de temperatura?

A suavidade da regulação de potência afeta diretamente a faixa de flutuação da temperatura controlada. Especialmente quando a temperatura se aproxima do valor definido, se a potência de saída não puder cair suavemente, o sistema fica muito propenso a ultrapassagens, causando picos momentâneos de temperatura.

Graças às suas características de ajuste contínuo ou de alta resolução, o regulador de potência torna mais suave a transição entre a fase de aquecimento, a fase de aproximação e a fase de temperatura constante, podendo suprimir eficazmente as oscilações de temperatura, melhorando assim a qualidade da resposta dinâmica e a precisão em regime permanente de todo o sistema de controle de temperatura.

VIII. Quais pontos-chave devem ser considerados ao selecionar e instalar equipamentos para um projeto?

Ao implantar reguladores de potência, vários fatores de engenharia devem ser considerados de forma abrangente. Primeiro, a tensão nominal de operação, a corrente em regime permanente e a corrente de pico da carga devem ser verificadas para garantir compatibilidade com a capacidade do regulador. Segundo, o tipo de sinal de controle deve ser consistente com a porta de saída do sistema principal. Além disso, os dispositivos de potência geram perda de calor durante a operação, exigindo dissipadores de calor adequados e boa ventilação dentro do painel de controle. Simultaneamente, as conexões elétricas do circuito principal e dos terminais de controle devem ser seguras e confiáveis para reduzir o risco de superaquecimento localizado devido à resistência de contato.

Se o equipamento operar em plena carga por longos períodos, ou se a temperatura ambiente dentro do painel for elevada, a temperatura de junção dos módulos de potência pode aumentar, acelerando o envelhecimento dos dispositivos e reduzindo a vida útil geral do sistema.

Em resumo, o processo de um regulador de potência controlar a potência de aquecimento pode ser visto como um comportamento dinâmico em malha fechada que ajusta em tempo real o fornecimento médio de energia elétrica à carga com base em comandos externos. Sua introdução permite que sistemas industriais de aquecimento se libertem da limitação binária de "aquecimento em potência total" ou "desligamento completo", transformando-os em nós inteligentes de controle de temperatura capazes de adaptar automaticamente a intensidade de saída às variações da carga térmica.

Este artigo foi compilado e publicado pela equipe de Tecnologia de Automação Hequan apenas para fins de intercâmbio de conhecimento profissional e referência na área de automação elétrica industrial.
