/Codificador rotativo de 68 mm Codificador incremental 600 ppr raspberry pi

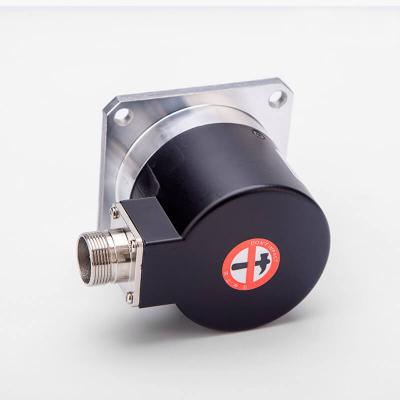

68mm solid shaft rotary encoder with flange

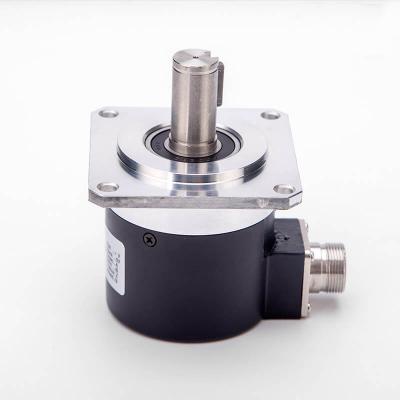

68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange

Codificador rotativo de 68 mm Codificador incremental 600 ppr raspberry pi

- Codificador óptico rotativo de eixo sólido de 68
mm - 10 mm, tamanho do eixo de 15 mm, tamanho do eixo personalizável
- Diâmetro externo de 68 mm, dois tipos diferentes de arranjo de montagem.
- Resistente, leve, fácil de instalar, ótimo para máquina CNC, elevadores etc
- Resolução de até 5400 PPR
- Fonte de 5-30VDC, especifique a tensão ao fazer o pedido conosco
- Carcaça de alumínio, entrada lateral do cabo ou entrada traseira selecionávelZ
- O comprimento padrão do cabo é de 2 metros, o comprimento do cabo pode ser personalizado

  • item nº.:

    M68SA,M68SB

  • Forma de pagamento:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origem do produto:

    China

  • cor:

    aluminum housing

  • ordem minima:

    1

  • Peso do Produto:

    0.16

  • tempo de espera:

    3-15 days depends on the order

  • codigi ordenado :

    M68SA,M68SB
inquérito agora

Codificador rotativo de 68 mm Codificador incremental 600 ppr raspberry pi

-Diâmetro da carcaça de 68mm, carcaça de alumínio
-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo em 10mm ou 15mm
-várias opções de pulso para um máximo de 5400 ppr
-3 fases ABZ ou 6 fases ABZ A' B' Z'
- Push-pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
- fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão ou comprimento de fio estendido conforme o seu solicitação
-Entrada traseira do cabo ou entrada lateral opcional, -Consumo de corrente
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ -Velocidade
máxima permitida: 4000 rpm

-Raial de carregamento do eixo: 10N

-Impulso de carregamento do eixo: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 ℃ -70 ℃
-Faixa de temperatura de armazenamento::-30 ℃ -85 ℃
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z

Circuitos de saída, formas de onda, diagrama de conexão

Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.




Dimensões e arranjo de montagem



Por favor, verifique cuidadosamente antes de fazer o pedido conosco, pois diferentes aplicações exigiriam diferentes arranjos de montagem.









Clique no link abaixo para baixar a folha de dados do codificador M68SA, M68SB

M68SA, M68SB
