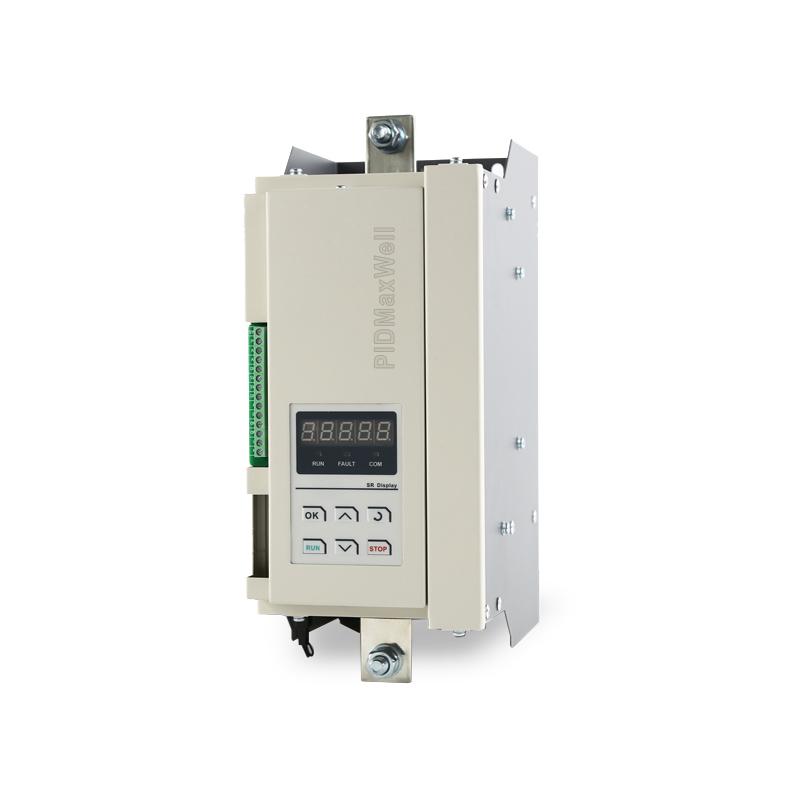

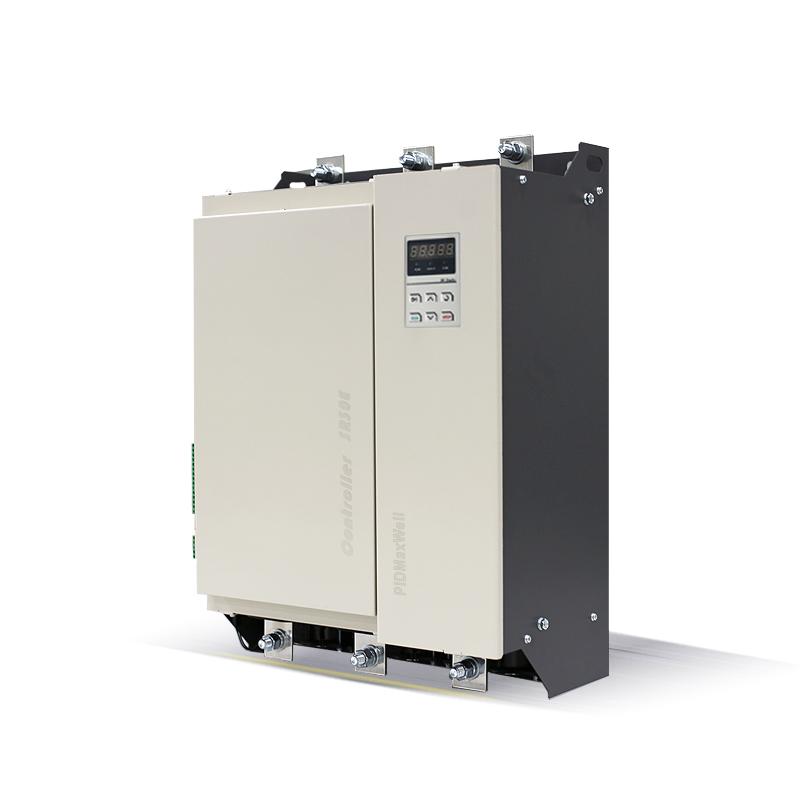

Regulador de potência SCR monofásico MW10E (Controlador de potência)

Recursos Principais

• Núcleo de Alto Desempenho: Microprocessador de 32 bits integrado de alto desempenho e baixo consumo de energia. Ampla Tensão de Operação: Suporta uma ampla faixa de entrada do circuito principal de CA 110V–440V, tornando-o compatível com padrões globais de energia.

• Entradas Analógicas Versáteis: Dois pontos de ajuste de controle compatíveis com sinais de 0-20mA / 4-20mA e 0-5V / 0-10VCC para controle externo flexível.

• Entradas Digitais Programáveis: Equipado com 2 entradas de chave programáveis para funções personalizadas de partida/parada e comutação de múltiplos pontos de ajuste.

• Monitoramento Abrangente: Display LED para leitura em tempo real da porcentagem de entrada, temperatura do dissipador de calor, tensão de saída e corrente de saída.

• Proteção Avançada: Proteções integradas contra perda de fase, superaquecimento, sobrecorrente e desconexão de carga para proteger equipamentos e processos.

• Escalabilidade Modular: Capaz de suportar Profibus DP, Modbus TCP/IP, módulos externos de realimentação e medição TRMS por meio de módulos de expansão opcionais.

  Especificações Técnicas

  Parâmetro	Especificação
  Modelo	MW10E
  Tipo de Fase	Monofásico
  Entrada do Circuito Principal	CA 110V-440V
  Fonte de Alimentação de Controle	CA 220V +/-10%
  Entradas Analógicas (AI1, AI2)	0-20mA / 4-20mA (AI1) 0-5V / 0-10VCC (AI2), impedância de entrada≧10kΩ
  Entradas Digitais	SW1: Programável (Padrão: Fechado = Partida, Aberto = Parada) SW2: Programável (Padrão: Aberto = AI1 ativo, Fechado = AI2 ativo)
  Saída de Relé (ON1, ON2)	3A 250VCA / 3A 35VCC (saída programável)
  Interfaces de Comunicação	RS485 (Modbus-RTU) Opcional: Profibus DP, Modbus TCP/IP
  Protocolo de Comunicação	Modbus-RTU suportado. Códigos de função: 03, 04, 06, 16
  Taxa de Transmissão	2400, 4800, 9600, 19200, 38400 bps
  Formato de Dados	8n2, 8e, 8o1, 8n1
  Indicadores	RUN (Verde), FAULT (Branco), COM (Amarelo)
  Funções de Proteção	Perda de Fase, Superaquecimento, Sobrecorrente, Desconexão de Carga
  Corrente Nominal Máxima	Até 1500A (dependendo do modelo)
  Ambiente de Operação	Adequado para ambientes industriais profissionais.

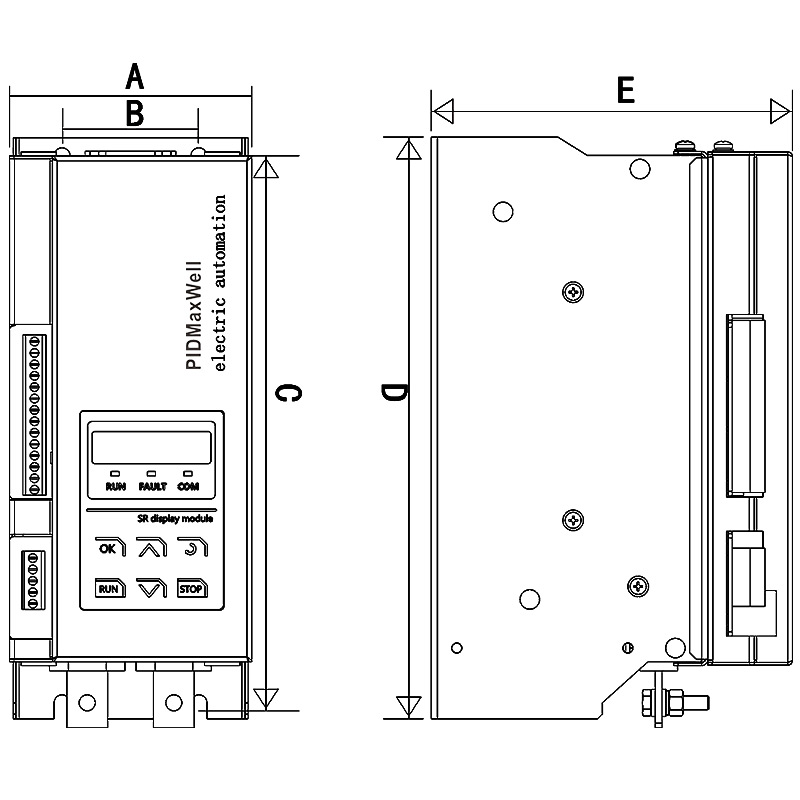

  Especificações de Dimensões e Classificação



  Corrente Nominal (A)	A (mm)	B (mm)	C (mm)	D(mm)	E(mm)	Parafuso de Montagem
  10 - 170	106	60	240	255	158	M6
  200 - 320	135	80	280	295	207	M6
  450 - 600	200	120	460	480	225	M8
  800	185	120	460	480	225	M8
  1000	240	120	750	770	351	M8
  1500	250	170	976	998	363	M8

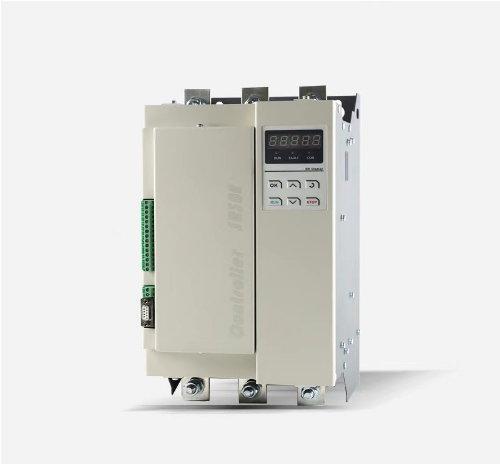

Painel de Exibição e Controle

• Tipo de Exibição: LED de 7 segmentos de 4 dígitos.

• Exibição Cíclica: Porcentagem de Entrada → Temperatura do Dissipador de Calor → Tensão de Saída → Corrente de Saída.

• Teclas de Controle:

  • OK: Entrar nas configurações / Confirmar modificações.

  • Retornar: Sair do menu de parâmetros / Retornar ao ciclo principal.

  • Cima (▲): Aumentar dados / Aumentar valor de referência.

  • Baixo (▼): Diminuir dados / Diminuir valor de referência.

  • RUN: Iniciar o dispositivo.

  • STOP: Parar o dispositivo.

• Nota: Uma opção de painel de exibição externo (ED) está disponível para monitoramento remoto.

  Módulos Opcionais (Expansão)

  A série SR10E pode ser ampliada com módulos dedicados para atender a necessidades específicas de aplicação:

  • Realimentação Externa de Corrente/Tensão: Para regulação precisa em malha fechada usando sensores externos.

  • Saída Analógica Dupla (AO1, AO2): Saídas configuráveis de 0-20mA / 4-20mA que podem representar porcentagem de entrada, porcentagem de saída, tensão, corrente ou potência como sinais de realimentação para DCS/PLC.

  • Extensão de Proteção de Carga: Permite o monitoramento da resistência de carga em tempo real (F-018) com alarmes de disparo alto/baixo (F-142, F-143, F-144) para evitar desvios do processo.

  • Profibus DP / Modbus TCP/IP: Permite integração perfeita em redes centralizadas de SCADA ou automação fabril (suporta 20 slots e taxa de transmissão automática de até 12M).

  Informações de Pedido (Código do Modelo)

  MW10E - [Corrente Nominal] - [Opção]

  Opções (Selecione uma ou mais):

  Código	Descrição
  P	Módulo de Comunicação Profibus DP
  C	Módulo de Comunicação Modbus TCP/IP
  R	Medição True RMS (TRMS)
  ED	Painel de Exibição Externo
  EF	Módulo de Extensão de Feedback Externo

  Exemplo: MW10E - 600 - P indica um regulador de potência monofásico de 600A com comunicação Profibus DP.

  ---

  Nota: Para configurações detalhadas de parâmetros (por exemplo, F-000 a F-108), ajuste PID ou mapeamento de registros Modbus, consulte o manual técnico completo do MW10E ou entre em contato com nossa equipe de suporte.
