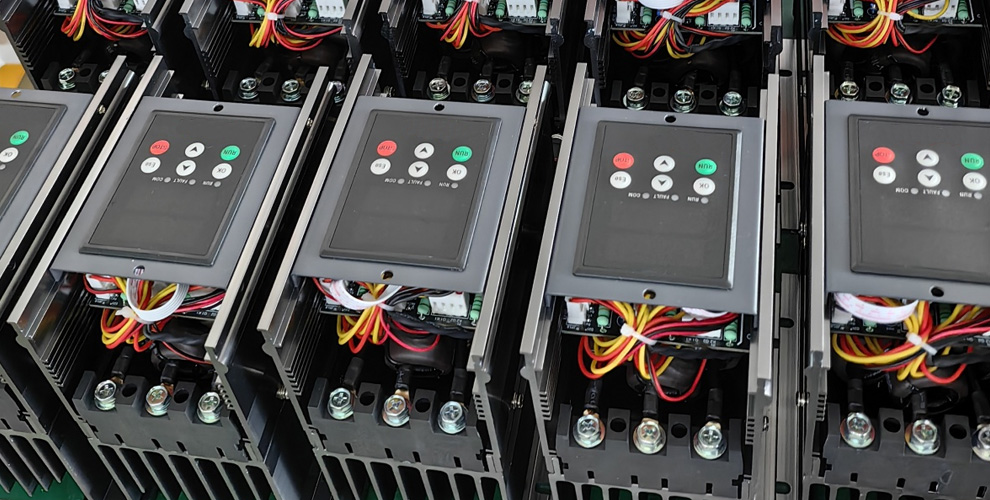

Os reguladores de potência (também conhecidos como unidades de controle de potência) são atuadores essenciais no controle de aquecimento elétrico industrial, tendo como função principal regular a potência de saída. No entanto, muitos usuários facilmente ignoram o fato de que os reguladores de potência oferecem mais de um método de regulação de potência. Diferentes cargas de aquecimento possuem características elétricas variadas e diferentes requisitos de processo, exigindo diferentes métodos de controle. Os métodos comuns de regulação de potência no mercado se dividem principalmente em quatro categorias: controle de fase (controle por deslocamento de fase), controle por cruzamento de zero (controle de posição zero/controle de ciclo), controle de regulação de tensão e controle de regulação de potência. Compreender esses princípios básicos ajudará a evitar erros na seleção de potência.

Por que o método de regulação de potência afeta a seleção de potência? A função de um regulador de potência é controlar precisamente a potência de saída, mas diferentes cargas possuem requisitos muito distintos quanto ao método de saída. Elementos de aquecimento comuns e fios de resistência possuem resistência relativamente estável durante a operação, tornando o controle relativamente fácil; entretanto, lâmpadas infravermelhas, hastes de carboneto de silício, hastes de molibdênio-silício e cargas de transformadores possuem características elétricas muito mais complexas. Por exemplo, hastes de carboneto de silício possuem uma região de resistência negativa na faixa de 700-800℃ — a resistência diminui conforme a temperatura aumenta. Se o método de controle for inadequado, isso pode facilmente causar fuga de corrente. Cargas indutivas do tipo transformador são altamente sensíveis ao componente CC na forma de onda de saída. Um excesso de polarização CC pode causar saturação do transformador ou até mesmo sua queima. Se o método de regulação de potência não corresponder às características da carga, problemas como controle de temperatura instável,saída anormal, interferência harmônica excessiva e efeitos de aquecimento insatisfatórios podem ocorrer. O verdadeiro ponto central da seleção da carga não está na potência nominal, mas na correspondência entre as características da carga e o método de regulação de potência.

O controle por cruzamento de zero (regulação de potência por cruzamento de zero) aciona um tiristor para ligar ou desligar quando a tensão CA se aproxima de zero, alterando a proporção de saída em unidades de ciclos completos de onda senoidal. As principais vantagens desse método são uma forma de onda de saída completa, sem distorção, e poluição harmônica mínima na rede elétrica. Como a comutação ocorre no ponto de cruzamento de zero, as perdas de comutação e a interferência eletromagnética também são relativamente baixas. Ele é adequado para cargas comuns de aquecimento resistivo, como elementos de aquecimento, fios de resistência, fornos, fornos elétricos e equipamentos de aquecimento por ar quente. Para aplicações com alta inércia térmica e nas quais alguma variação de potência é aceitável, o controle por cruzamento de zero é uma escolha econômica.

O controle de fase (controle por deslocamento de fase) ajusta a saída alterando o ângulo de condução dos tiristores em cada semiciclo da corrente alternada. Um ângulo de condução maior resulta em maior potência de saída, enquanto um ângulo menor resulta em menor potência de saída. Esse método permite uma regulação de potência contínua e suave com alta precisão de controle, mas ao custo de recortar parcialmente a forma de onda de saída, gerando harmônicos e poluindo a rede elétrica. Ele é adequado para aplicações que exigem variações de potência mais precisas e ajuste contínuo, mas a tolerância do ambiente elétrico local aos harmônicos deve ser avaliada.

O controle de regulação de tensão concentra-se mais na alteração da magnitude da tensão de saída, afetando indiretamente a potência de aquecimento. Em aplicações práticas, o controle de regulação de tensão geralmente está intimamente relacionado à tecnologia de controle de fase. Algumas cargas especiais são sensíveis às alterações de tensão e podem exigir métodos especializados de regulação de tensão. Por exemplo, em sistemas de aquecimento com transformadores, a regulação de tensão pode minimizar surtos de corrente da carga. Ao selecionar o controle de regulação de tensão, não se pode simplesmente aplicar a experiência de seleção de elementos comuns de aquecimento elétrico; é necessária uma avaliação cuidadosa sobre se a carga é adequada para regulação contínua de tensão.

O controle de regulação de potência enfatiza o ajuste proporcional da potência média. Ele não necessariamente altera continuamente cada forma de onda, mas modifica a potência média recebida pela carga controlando a proporção dos estados ligado/desligado durante um período de tempo. O controle por cruzamento de zero é uma implementação típica do controle de regulação de potência. Além disso, o controle de regulação de potência pode ser dividido em dois modos: regulação de potência por ciclo constante e regulação de potência por ciclo variável. A regulação de potência por ciclo variável (também conhecida como regulação de potência por ciclo) pode encurtar o ciclo de controle o máximo possível enquanto atende aos requisitos de disparo por cruzamento de zero, distribuindo a forma de onda de saída uniformemente e evitando o impacto de ciclos concentrados de liga/desliga na rede elétrica. Para a maioria dos equipamentos de aquecimento resistivo, o controle de regulação de potência já pode atender aos requisitos de controle estável de temperatura.

Então, como escolher entre diferentes métodos de regulação de potência? Não existe uma fórmula única que sirva para todos. Os princípios fundamentais são: primeiro, considerar o tipo de carga; segundo, considerar os requisitos de controle. Para tubos de aquecimento comuns e fios de resistência, o controle por cruzamento de zero (método de regulação de potência) geralmente é preferido devido à sua alta relação custo-benefício e baixa interferência. Para aplicações que exigem mudanças de saída mais contínuas, o controle de fase pode ser considerado com base nas condições reais de operação. Para cargas com hastes de carboneto de silício, deve-se prestar atenção às suas características de resistência negativa a 700-800℃. Recomenda-se selecionar a capacidade de corrente do regulador de potência em pelo menos 1,3 vezes a corrente da carga. Se um transformador não for utilizado, as hastes de carboneto de silício devem ser conectadas em série para aumentar a impedância. Cargas como hastes de molibdênio-silício, fios de molibdênio e tungstênio apresentam grandes variações de resistência entre os estados quente e frio, massua resistência está linearmente relacionada à temperatura. Recomenda-se ativar a função de partida suave na energização (ajustável de 1 a 120 segundos) para reduzir efetivamente o impacto inicial. Cargas de transformadores são cargas indutivas, exigindo atenção especial ao controle do componente CC na forma de onda de saída para evitar a saturação magnética do transformador. Recomenda-se selecionar um regulador de potência com função de partida suave e modo de disparo por cruzamento de zero. Nenhum método individual é adequado para todos os equipamentos; o ponto-chave é considerar a aplicação específica.

A escolha incorreta do método de regulação de potência pode levar a uma série de consequências adversas: grandes flutuações de temperatura e controle de temperatura instável; incompatibilidade entre o método de controle e a inércia térmica da carga causando oscilações repetidas de temperatura; aquecimento lento e baixa eficiência de aquecimento; o método de saída de potência é inadequado às características da carga, resultando em saída de calor insuficiente; aumento da interferência elétrica; harmônicos gerados pelo controle de fase podem interferir em outros equipamentos de precisão na mesma rede elétrica; redução da vida útil dos elementos de aquecimento; por exemplo, se uma haste de carboneto de silício ficar descontrolada na região de resistência negativa, um aumento repentino de corrente pode queimar diretamente o elemento; até mesmo danos ao equipamento; sobrecorrente, superaquecimento ou até queima do módulo de tiristor dentro do regulador de potência; e uma polarização CC severa em cargas de transformadores pode causar danos por saturação do transformador. Cargas que exigem regulação contínua de tensão podemnão alcançar o efeito de aquecimento desejado se um método de controle inadequado for utilizado; e métodos de controle selecionados incorretamente para cargas resistivas comuns também podem aumentar interferências harmônicas desnecessárias.

Além do método de regulação de potência, o processo de seleção também exige uma consideração abrangente de fatores como tipo de fonte de alimentação, corrente nominal e potência da carga, tipo de sinal de controle, ambiente de instalação e condições de dissipação de calor. O tipo de fonte de alimentação deve ser distinguido entre monofásica e trifásica. Para potência média a alta (acima de dezenas de quilowatts), geralmente é recomendado um regulador de potência trifásico, pois ele pode equilibrar efetivamente a carga da rede. A corrente nominal deve ter uma margem de 1,3 a 1,5 vezes a corrente de carga real; para cargas especiais, como barras de carboneto de silício, é necessária uma margem maior. O sinal de controle deve ser confirmado para corresponder ao sinal do controlador de temperatura ou do sistema PLC. Quanto ao ambiente de instalação, o regulador de potência gera calor durante operação prolongada, portanto, deve ser instalado verticalmente com espaço suficiente para dissipação de calor em ambos os lados. O painel de controle deve possuirorifícios de ventilação por convecção de ar, e é recomendada a refrigeração forçada para correntes de operação superiores a 30A. A dissipação de calor é crucial; uma dissipação inadequada fará com que a temperatura interna do regulador de potência aumente continuamente, podendo levar a alarmes de superaquecimento ou até ao envelhecimento e dano dos módulos, mesmo que o método de regulação de potência tenha sido corretamente selecionado.

Em resumo, os reguladores de potência possuem quatro principais métodos de regulação: controle de passagem pelo zero, controle de fase, controle de regulação de tensão e controle de regulação de potência. O núcleo da seleção não é a potência nominal, mas a compatibilidade das características da carga com o método de regulação de potência. Definir claramente o tipo de carga e os requisitos de controle primeiro garantirá uma operação mais estável e uma vida útil mais longa para o equipamento de aquecimento.
