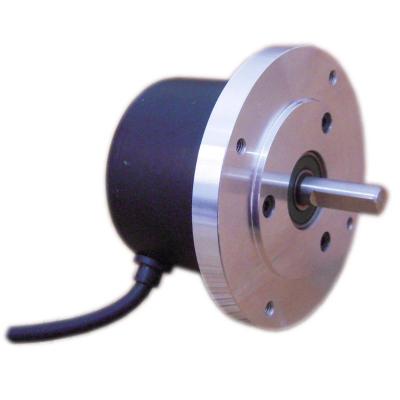

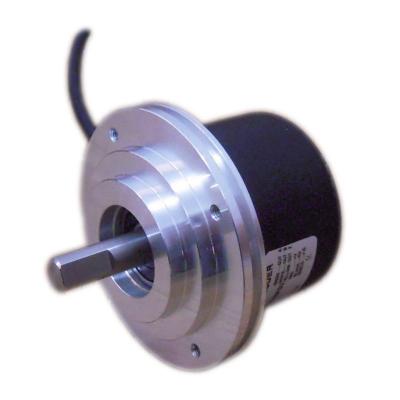

78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange

codificador incremental raspberry PI ttl codificador incremental

- Codificador óptico rotativo de eixo sólido de 78 mm

- Tamanho do eixo de 10 mm, tamanho do eixo personalizável
- Diâmetro externo de 78 mm com flange.
- Resistente, leve, fácil de instalar, ótimo para máquina CNC, elevadores etc
- Resolução de até 5400 PPR
- Fonte de 5-30VDC, especifique a voltagem ao fazer o pedido conosco
- Carcaça de alumínio, entrada lateral do cabo ou entrada traseira selecionável
- O comprimento padrão do cabo é de 2 metros, o comprimento do cabo pode ser personalizado


  • marca:

    PIDMaxWell

  • item nº.:

    M78SA M78SB

  • Forma de pagamento:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origem do produto:

    China

  • cor:

    aluminum housing

  • ordem minima:

    1

  • Peso do Produto:

    0.16

  • tempo de espera:

    3-15 days depends on the order

  • codigi ordenado :

    M70S
inquérito agora

Encoder incremental Raspberry PI ttl Encoder incremental

-78mm de diâmetro da carcaça, carcaça de alumínio
-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo em 8mm (padrão), outro tamanho de eixo personalizável
-várias opções de pulso para um máximo de 5400 ppr
-3 fase ABZ ou 6 fases ABZ A' B' Z'
-Push-pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
-fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
- 2 metros de comprimento de fio padrão ou comprimento de fio estendido conforme sua solicitação
-Entrada traseira do cabo ou entrada lateral opcional,
-Consumo de corrente: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ -Velocidade
máxima permitida: 4000 rpm

-Raial de carga do eixo: 10N

-Eixo de carga: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 ℃ -70 ℃
-Faixa de temperatura de armazenamento::-30 ℃ -85 ℃
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z

Circuitos de saída, formas de onda, diagrama de conexão

Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.




Dimensões e arranjo de montagem

Pulso ppr do codificador rotativo incremental

Por favor, verifique cuidadosamente antes de fazer o pedido conosco, pois diferentes aplicações exigiriam diferentes arranjos de montagem.









78mm incremental encoder ordering code


Clique no link abaixo para baixar a folha de dados para M78SA M78SB

M78SA M78SB
