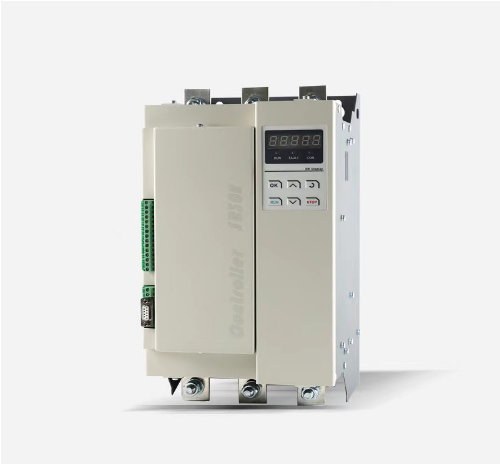

Controle SCR para Elementos de Aquecimento de Dissiliceto de Molibdênio (MoSi2)

Elementos de aquecimento de dissiliceto de molibdênio (MoSi2), como Kanthal Super, são amplamente utilizados em fornos industriais de alta temperatura que operam até 1800°C. No entanto, o controle da potência fornecida a esses elementos requer tipos específicos de retificadores controlados por silício (SCR) ou controladores de potência a tiristores devido às características elétricas únicas do MoSi2.

 O Desafio: Características de Resistência do MoSi2

O principal desafio no controle de elementos de aquecimento MoSi2 é seu coeficiente de temperatura positivo (PTC) extremo da resistência.

Ao contrário de fios de resistência padrão (como Nichrome) que mantêm uma resistência relativamente constante, o MoSi2 possui uma resistência extremamente baixa quando frio—atuando quase como um curto-circuito. À medida que o elemento aquece, sua resistência aumenta drasticamente, muitas vezes por um fator de 10 a 16 vezes sua resistência a frio

Se a tensão total for aplicada a um elemento MoSi2 frio, ele puxará uma enorme corrente de partida (até 15 ou 16 vezes a corrente nominal de operação). Esse enorme surto de corrente pode facilmente queimar fusíveis, desarmar disjuntores, saturar transformadores de acoplamento ou destruir o próprio controlador SCR

 Especificações Requeridas do Controlador SCR

Para controlar com segurança e eficácia elementos de aquecimento MoSi2, o controlador de potência SCR deve ser equipado com modos de disparo específicos e recursos de proteção. Controladores simples de liga/desliga ou de disparo em cruzamento por zero são completamente inadequados e irão falhar ou causar danos ao sistema.

O controlador SCR deve possuir as seguintes capacidades:

 1. Disparo por Ângulo de Fase

O controlador deve suportar Disparo por Ângulo de Fase (também conhecido como controle por ângulo de fase). Neste modo, o SCR liga apenas durante uma parte de cada meio ciclo da CA. Variando o ângulo de disparo, o controlador regula suavemente a tensão RMS e a corrente aplicadas à carga. Isso é essencial para aplicar gradualmente potência ao elemento frio de baixa resistência. O disparo em cruzamento por zero não pode ser usado durante a partida a frio porque aplica a tensão total da rede por ciclos completos de CA, causando sobrecorrente imediata.

 2. Partida Suave

Um recurso de Partida Suave é obrigatório. A partida suave restringe automaticamente o ângulo de disparo quando a energia é aplicada pela primeira vez, e depois o avança gradualmente ao longo de uma duração definida (tipicamente no mínimo de 2 a 3 segundos). Essa rampa gradual de tensão evita grandes correntes de partida e protege tanto o elemento de aquecimento quanto o transformador de potência contra saturação

 3. Limitação de Corrente

Como a resistência a frio é tão baixa, a partida suave por si só nem sempre é suficiente. O SCR deve ter uma função ativa de Limite de Corrente. O controlador monitora continuamente a corrente RMS e reduz automaticamente o ângulo de fase para manter a corrente abaixo de um limite máximo seguro predefinido, independentemente da demanda de potência do controlador de temperatura. O controlador permanece no modo de limitação de corrente até que o elemento aqueça e sua resistência natural aumente o suficiente para limitar a corrente por conta própria.

 4. Transferência para Disparo Atrasado / Disparo em Rajadas (Opcional mas Recomendado)

O disparo por ângulo de fase produz um fator de potência ruim e gera harmônicos elétricos significativos. Controladores SCR modernos avançados (como o Eurotherm EPower ou Watlow Power Series) oferecem um modo híbrido ou "Transfer Mode" .

• Durante a partida a frio, o SCR utiliza Disparo por Ângulo de Fase com Limite de Corrente.

• Assim que o elemento atinge a temperatura de operação e sua resistência se estabiliza, o controlador alterna automaticamente para Disparo em Cruzamento por Zero / Disparo em Rajadas (ou disparo atrasado se estiver usando um transformador). Isso melhora drasticamente o fator de potência e reduz a distorção harmônica durante longos períodos de operação em regime permanente.

Considerações sobre Transformadores

Elementos MoSi2 normalmente operam em tensões muito baixas e altas correntes, portanto quase sempre são acionados por meio de um transformador de isolamento rebaixador.

Quando um SCR está acionando o lado primário de um transformador:

• O SCR deve ser projetado para suportar cargas indutivas.

• As funções de partida suave e disparo atrasado são críticas para evitar a saturação do núcleo do transformador, o que de outra forma causaria picos massivos de corrente e fusíveis queimados [1] [2].

 Resumo das Recomendações

Ao selecionar um controlador de potência SCR para elementos de aquecimento MoSi2, você deve especificar uma unidade que possua:

• Capacidade de Disparo por Ângulo de Fase

• Partida Suave (ajustável, mínimo de 2-3 segundos)

• Limitação de Corrente (ajustável)

• Suporte para Cargas Indutivas/Transformador

• Idealmente, um Modo de Transferência Automática (de ângulo de fase para disparo em cruzamento por zero/disparo em rajadas) para melhor eficiência energética e fator de potência.

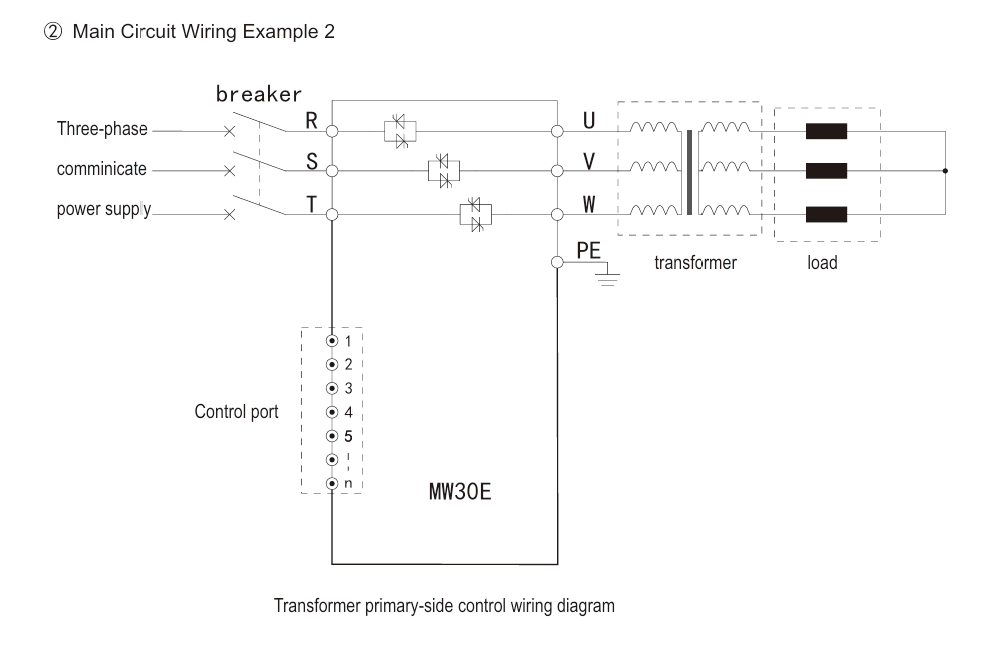

Diagrama de Ligação
