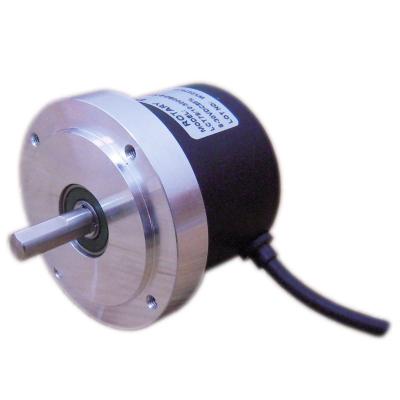

Encoder incremental abz de caixa de 70 mm

-Encoder óptico rotativo de eixo sólido

de 70mm -Tamanho do eixo de 8mm, tamanho do eixo personalizável
-Diâmetro externo 70mm com flange.
-resistente, leve, fácil de instalar, ótimo para máquina CNC, elevadores etc
-Resolução de até 5400 PPR
-5-30VDC fonte, por favor, especifique a tensão enquanto faz o pedido conosco
-Carcaça de alumínio, entrada lateral do cabo ou entrada traseira selecionável
- O comprimento padrão do cabo é de 2 metros, o comprimento do cabo pode ser personalizado


  • item nº.:

    M70SA
  • Forma de pagamento:

    T.T, Credit Card, Paypal etc, to be negotiate
  • origem do produto:

    China
  • cor:

    aluminum housing
  • ordem minima:

    1
  • Peso do Produto:

    0.16
  • tempo de espera:

    3-15 days depends on the order
  • codigi ordenado :

    M70S

Encoder incremental abz de caixa de 70 mm

-70mm de diâmetro da carcaça, carcaça de alumínio
-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo em 8mm (padrão), outro tamanho de eixo personalizável
-várias opções de pulso para um máximo de 5400 ppr
-3 fases ABZ ou 6 fases ABZ A 'B' Z'
-Push-pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
- fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão, ou comprimento do fio estendido conforme seu pedido
-Cabo de entrada traseira ou entrada lateral opcional, -Consumo de corrente
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ
-Velocidade máxima permitida: 4000 rpm

-Raial de carregamento do eixo: 10N

-Impulso de carregamento do eixo: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 -70
-Faixa de temperatura de armazenamento::-30 -85
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z

Circuitos de saída, formas de onda, diagrama de conexão

Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.




Dimensões e arranjo de montagem

codificador rotativo incremental

Por favor, verifique cuidadosamente antes de fazer o pedido conosco, pois diferentes aplicações exigiriam diferentes arranjos de montagem.









ABZ pulse incremental rotary encoder


Clique no link abaixo para baixar a folha de dados para M70S
