SCR power regulator
produtos

Controlador de temperatura com tela de toque com temporizador

MF43HYC-669 é um controlador de temperatura com tela sensível ao toque com temporizador, usado em vários fornos industriais, como forno de ar quente, fornos de laboratório, autoclave, fornos de secagem, fornos de pintura a pó, fornos de cura, fornos de esterilização, etc. Basicamente, este controlador oferece uma solução perfeita para qualquer forno precisa ser controlado com precisão tanto na temperatura quanto no tempo. Alguns dos grandes fornos com ventilador de circulação no sistema, este controlador possui um botão de controle independente, você pode ligar o ventilador de circulação a qualquer momento que quiser ajudar na distribuição uniforme do calor durante o processo de aquecimento e afastar o calor extra após trabalho realizado. APPs para celular nas plataformas IOS e Android possibilitam controlar e monitorar remotamente o sistema de qualquer lugar, a qualquer hora e em qualquer parte do mundo, desde que tenha acesso à internet. O acesso e controle do PC também são possíveis através do servidor de páginas da web.

  • marca:

    PIDMaxWell
  • item nº.:

    MF43HYC-669
  • codigi ordenado :

    MF43HYC-669

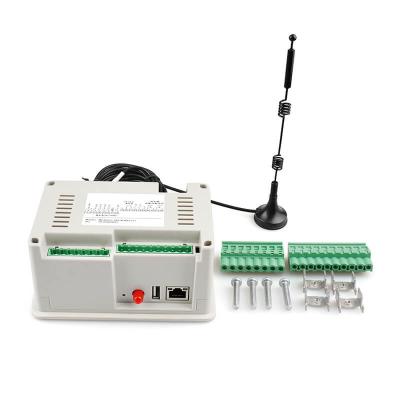

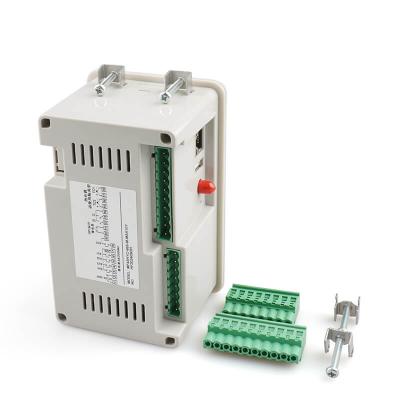

Controlador de rampa e imersão com tela sensível ao toque de 4,3'' com porta WIFI e Ethernet, acessível a partir de PC e telefone celular

-Principais recursos

-Soluções de controle chave na mão para fornos industriais, como forno de ar quente, fornos de laboratório, autoclave, secagem fornos, fornos de revestimento em pó, fornos de cura, fornos de esterilização, etc.
-Compatível com telefone celular e PC para acesso e controle remoto
-Temporizador integrado, quando o valor do processo (PV) atinge a configuração valor (SV), o temporizador será ativado automaticamente e manterá a temperatura no valor de configuração para um intervalo de tempo específico.
-Saída opcional, selecionada quando solicitado entre Relé, Drive SSR e 4-20mA
-5 saída auxiliar, AU1, AU2, AU3, AU4, AU5,
-Duas entradas de termopar, 1 entrada para finalidade de controle PID, 1 entrada para finalidade de controle de limite (Desligar o forno quando a temperatura estiver muito alto), para os fabricantes de fornos, eles podem implantar dois sensores, um 1 no local por onde o ar entra e 1 no local por onde o ar sai.
-Controle do ventilador de circulação independente, o operador pode ligar o ventilador a qualquer momento eles querem.
-Interface homem-máquina de operação intuitiva, o cliente está lidando com símbolos, frases e palavras em vez de parâmetros abstratos
-Duas entradas de eventos podem ser feitas sob medida para atender às necessidades do cliente, uma aplicação específica seria indicar o status da porta do forno, seja é aberto ou fechado
-Protocolo Modbus TCP/IP disponível mediante solicitação para que o controlador possa interagir com outros dispositivos
-Display Celsius ou Fahrenheit selecionável
-Controle PID com função de ajuste automático
-Recurso de restauração de parâmetros para ajudá-lo a voltar ao ponto zero se você errar nos parâmetros e configurações
-Acesso proteção via senha

-Recurso de segurança

-Alarme de temperatura excessiva, um dos principais recursos de segurança, todo o sistema pode ser desligado se ocorrer excesso de temperatura. e você pode receber a mensagem enviada para o APP no seu celular quando ocorrer um alarme de temperatura excessiva.
-Alarme de quebra de TC, se houver quebra do termopar durante o processo, o alarme será acionado e o aquecimento será encerrado imediatamente.

-Descreve mais detalhadamente como funciona o controlador e suas cinco saídas auxiliares

-Os principais elementos deste controlador são o temporizador integrado e o controle independente do ventilador de circulação
-Relé AU4
Contanto que você pressione o botão RUN para iniciar o processo de aquecimento, AU4 o relé será acionado, você pode conectar o relé AU4 a um contator CA principal para o Forno, a energia será alimentada ao Forno para iniciar o processo de aquecimento. ou uma luz de indicação pode ser conectada ao AU4 para indicar que o processo de aquecimento está LIGADO
-Relé AU3
O relé AU3 é responsável pelo controle do ventilador de circulação, o ponto em que você inicia o processo de aquecimento, pull-in do relé AU3 e o ventilador de circulação começa a funcionar, o relé AU3 tem um recurso de atraso de desligamento, quando a manutenção da temperatura em determinada faixa termina, o relé AU3 irá atrasar e isso manterá o ventilador de circulação funcionando em um intervalo de tempo específico (programável de 0 minutos a 9.999 minutos)
-Relé AU2
O relé AU2 é servido como saída de alarme de superaquecimento, quando ocorre superaquecimento, o AU2 irá puxar e desligar o processo de aquecimento ou manter o processo de aquecimento em andamento (isso é programável), e o relé AU2 pode ser programado como relé normal ou relé de travamento (o modo de trava precisa de reinicialização manual), uma campainha pode ser conectada ao relé AU2 para indicar a situação de alarme crítica.
-Relé AU1
AU1 é responsável pelo alarme de conclusão do programa, quando o processo de retenção de temperatura No final, o relé AU1 será acionado, uma luz de torre para fins de aviso pode ser conectada ao AU1, você pode redefinir manualmente o AU1 ou configurá-lo com recursos de atraso, (o intervalo de tempo de atraso é programável)
-Relé AU5
AU5 serviu como alarme de desvio para o canal de controle, um exemplo prático, se você definir o valor de configuração como 200 graus, o valor do alarme de desvio como 10 graus, quando o PV sobe e atinge 210 graus, o alarme de desvio será acionado
-2 entradas de eventos
2 entradas de eventos podem ser feitas sob medida para diferentes finalidades, um exemplo seria usar isso para indicar se a porta do forno está fechada ou aberta

-Interface intuitiva



A exibição primária se parece com a imagem acima, dividindo o dipslay em 4 seções, seção 1, seção 2, temporizador 1 e temporizador 2
A seção 1 é o circuito de controle PID, que exibe o valor do processo e o valor de configuração e várias indicações de status, como energização de relé AU1, AU3, AU4, AU5.
A seção 2 é exibida para fins de controlador de limite de segurança com uma saída de relé de travamento (AU2) e uma comparação cruzada entre a leitura do sensor 1 e do sensor 2, uma vez atingido o limite indesejável, o relé AU2 será acionado e requer uma reinicialização manual.
O temporizador 1 é o temporizador de contagem regressiva para o intervalo de tempo de manutenção da temperatura. Quando o PV atingir o SV, o temporizador será ativado automaticamente e o processo de contagem regressiva começará
O temporizador 2 é o cronômetro de contagem regressiva do ventilador de circulação, para a maior parte do forno haverá calor significativo no interior da câmara mesmo após o aquecedor parar de funcionar, neste caso é imprescindível manter o ventilador de circulação funcionando por determinado período de tempo, o ventilador de circulação entra em ação enquanto você pressiona o botão RUN e inicia o processo de aquecimento, mas não para no momento em que o programa termina, em vez disso, continuará funcionando por algum tempo, quando o aquecimento terminar, o contagem regressiva para o ventilador de circulação começar a funcionar desligado e após o tempo decorrido, o ventilador será desligado.


Labotary oven controller


Exemplo de pedido:
MF43HYC-669-V-MAX11Y, saída da unidade SSR, 5 saídas auxiliares Temperatura do forno e temporizador controlador 2 em 1



Clique no link abaixo para baixar documentos para MF43HYC-669

Os vídeos abaixo mostram como o controlador funciona do início ao fim e, no meio, algumas narrativas no vídeo para explicar os recursos e funções
