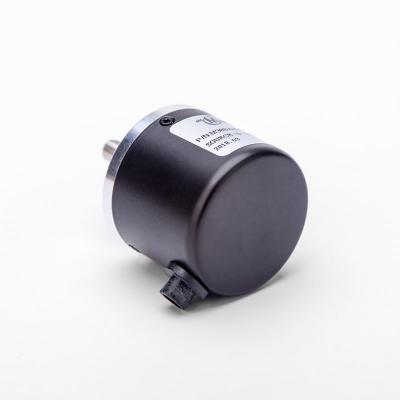

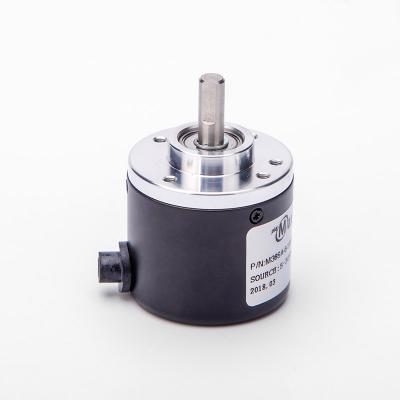

Encoder rotativo de eixo sólido Arduino óptico incremental de 38 mm
-Diâmetro da carcaça de 38mm, carcaça de alumínio
-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo de 6mm
-várias opções de pulso para um máximo de 3600 ppr
-3 fases ABZ ou 6 fases ABZ A' B' Z'
-Push- pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
-fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão ou comprimento de fio estendido conforme sua solicitação
- Entrada traseira do cabo ou entrada lateral opcional -Consumo de corrente
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ -Velocidade
máxima permitida: 4000 rpm
-Raial de carga do eixo: 10N
-Eixo de carga: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10
℃
-70
℃
-Faixa de temperatura de armazenamento::-30
℃
-85
℃
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z
Circuitos de saída, formas de onda, diagrama de conexão
Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma
saída em quadratura.
Dimensões e arranjo de montagem
