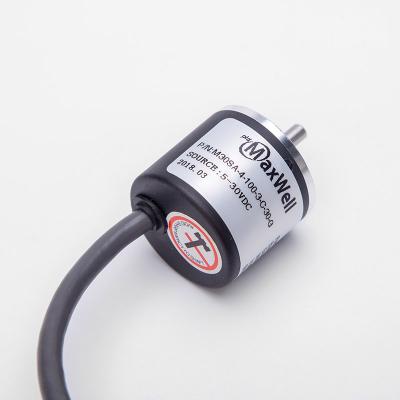

Encoder rotativo de eixo sólido ppr abz incremental de 30 mm

Encoder rotativo de eixo sólido ppr abz incremental de 30mm

-Diâmetro da caixa de 30mm, caixa de alumínio
-tipo de eixo sólido com tamanho de eixo em 4mm
-várias opções de pulso até um máximo de 1024 ppr
-3 fases ABZ ou 6 fases ABZ A' B' Z'
-Push-pull , coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
-fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão ou comprimento de fio estendido conforme sua solicitação
-Cabo entrada traseira
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ -Velocidade
máxima permitida: 4000 rpm
-Raial de carregamento do eixo: 10N
-Empuxo de carga do eixo: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 ℃ -70 ℃
-Faixa de temperatura de armazenamento::-30 ℃ -85 ℃
-Resistência à vibração: 50m/s, 10-65HZ , amplitude dupla de 1 mm por 2 horas cada em X, Y e Z


Circuitos de saída e formas de onda

Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.

Detalhes e dimensões da fiação
