/Encoder rotativo 360 ppr de eixo sólido óptico incremental de 40 mm
40mm solid shaft rotary encoder
40mm solid shaft rotary encoder
40mm solid shaft rotary encoder

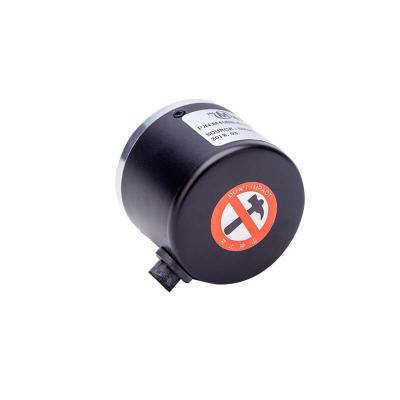

Encoder rotativo 360 ppr de eixo sólido óptico incremental de 40 mm

- Encoder rotativo óptico de eixo sólido de 40 mm
- Pode ser usado com Arduino para vários projetos
- Diâmetro externo 40 mm
- tamanho pequeno, resistente, leve, fácil de instalar
- Resolução de até 3600 PPR
- Tamanho do eixo de 6 mm
- Fonte de 5-30VDC, por favor especifique a tensão enquanto faz o pedido conosco
- Carcaça de alumínio, entrada lateral do cabo ou entrada traseira selecionável
- O comprimento padrão do cabo é de 2 metros, o comprimento do cabo pode ser personalizado

  • item nº.:

    M40SA M40SB

  • Forma de pagamento:

    T.T, Credit Card, Paypal etc, to be negotiate

  • origem do produto:

    China

  • cor:

    aluminum housing

  • ordem minima:

    1

  • Peso do Produto:

    0.16

  • tempo de espera:

    3-15 days depends on the order
inquérito agora

Encoder rotativo 360 ppr de eixo sólido óptico incremental de 40 mm


-Diâmetro da carcaça de 40mm, carcaça de alumínio

-disposição de montagem diferente para se adequar a diferentes aplicações de campo
-tipo de eixo sólido com tamanho de eixo de 6mm
-várias opções de pulso para um máximo de 3600 ppr
-3 fases ABZ ou 6 fases ABZ A' B' Z'
-Push- pull, coletor aberto NPN/PNP, driver de linha, push-pull com saída de sinal invertida
-fonte DC, 5-30VDC, ampla faixa ou 5VDC para driver de linha
-2 metros de comprimento de fio padrão ou comprimento de fio estendido conforme sua solicitação
- Entrada traseira do cabo ou entrada lateral opcional -Consumo de corrente
: 100mA (carga desconectada)
-Corrente de carga: máximo de 50mA por canal, máximo de 20mA por canal (saída do driver de linha)
-Frequência: 100KHZ -Velocidade
máxima permitida: 4000 rpm

-Raial de carga do eixo: 10N

-Eixo de carga: 20N
-Peso: 0,16KG -Nível de proteção
: IP50
-Faixa de temperatura de operação:-10 ℃ -70 ℃
-Faixa de temperatura de armazenamento::-30 ℃ -85 ℃
-Resistência à vibração: 50m /s, 10-65HZ, amplitude dupla de 1mm por 2 horas cada em X, Y e Z


Circuitos de saída, formas de onda, diagrama de conexão
Os circuitos de saída e formas de onda são exibidos abaixo, a saída é uma saída em quadratura.




Dimensões e arranjo de montagem













Clique no link abaixo para baixar a folha de dados do codificador M40SA M40SB

Folha de dados M40SA M40SB
