Controlador de temperatura PID com perfil de rampa e patamar

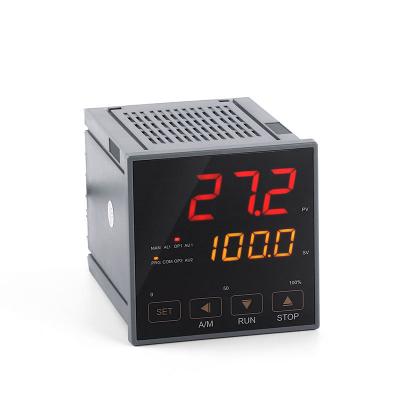

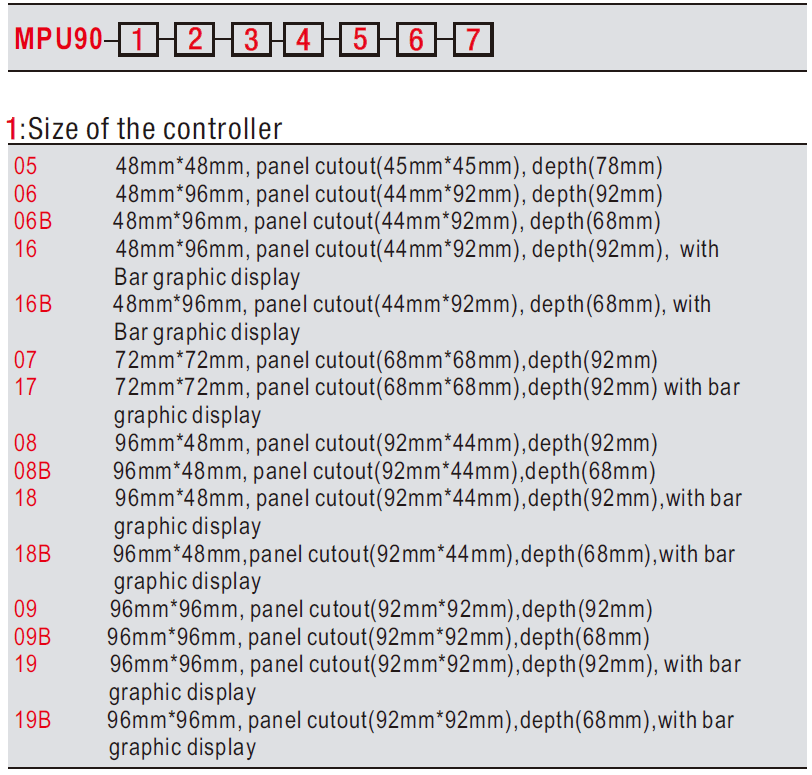

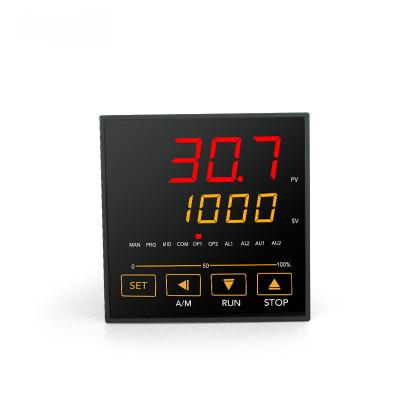

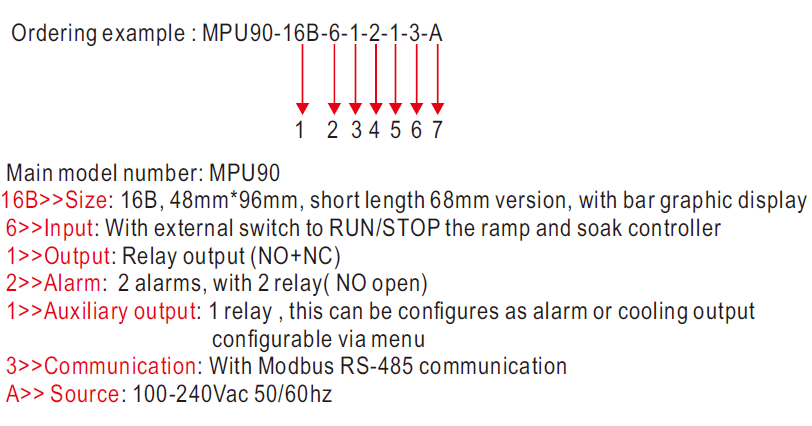

Abaixo está um exemplo de um código de pedido e o detalhamento de cada código
MPU90-16B-61213A
MPU90: Número do modelo principal
16B: 48mm*96mm com display gráfico de barras

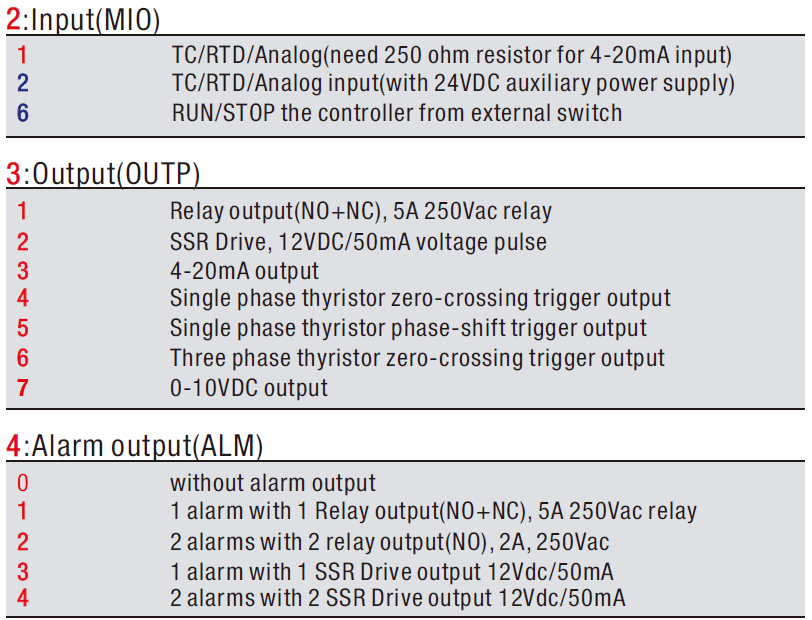

6: Entrada TC/RTD, com interruptor externo para executar/parar o controlador
1: Saída de relé como a saída de controle principal
2: 2 alarmes, ambos os alarmes como relé normalmente aberto

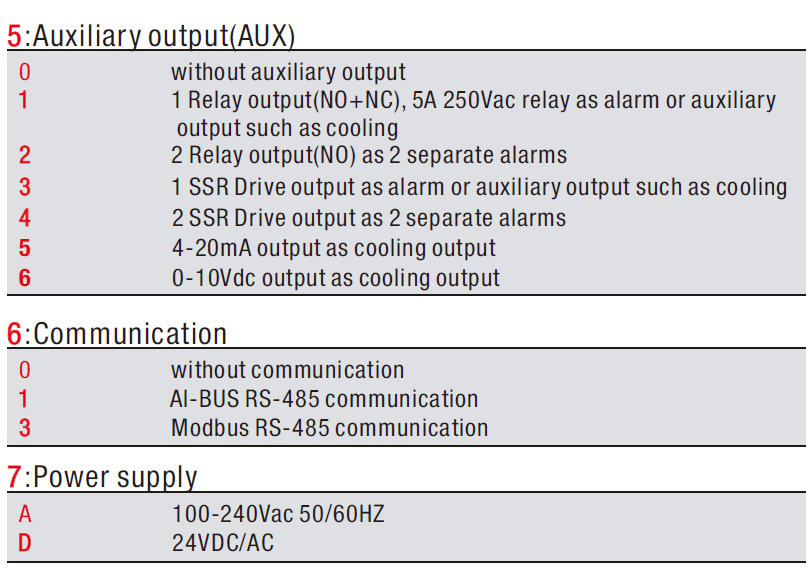

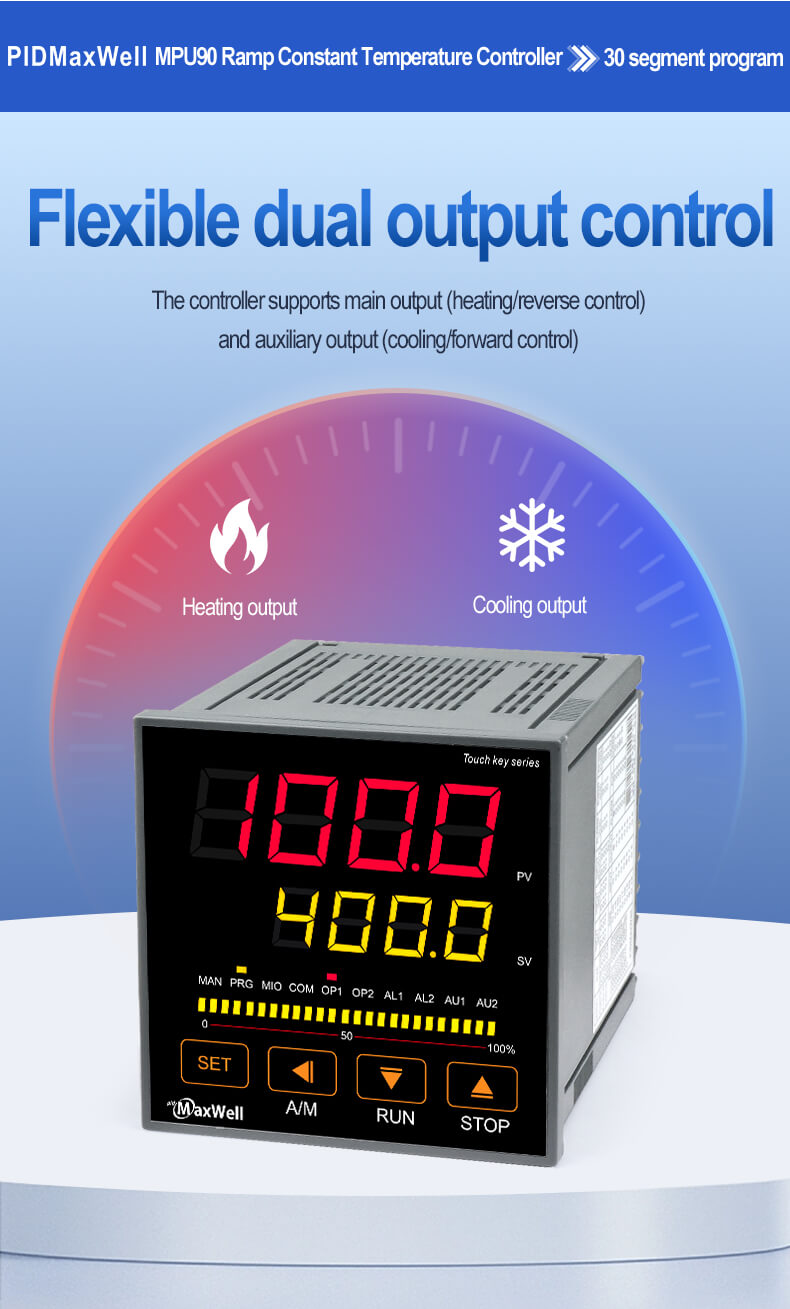

1: 1 saída auxiliar (Relé, NA+NF), esta saída pode ser configurada como controle de resfriamento ou outra saída de alarme
3: Com comunicação Modbus RS-485
A: Fonte de 100-240Vac

Clique no link abaixo para baixar os documentos

Catálogo da Série PU90
PU90 Manual do usuário da série
PU90 Tabela de registros Modbus

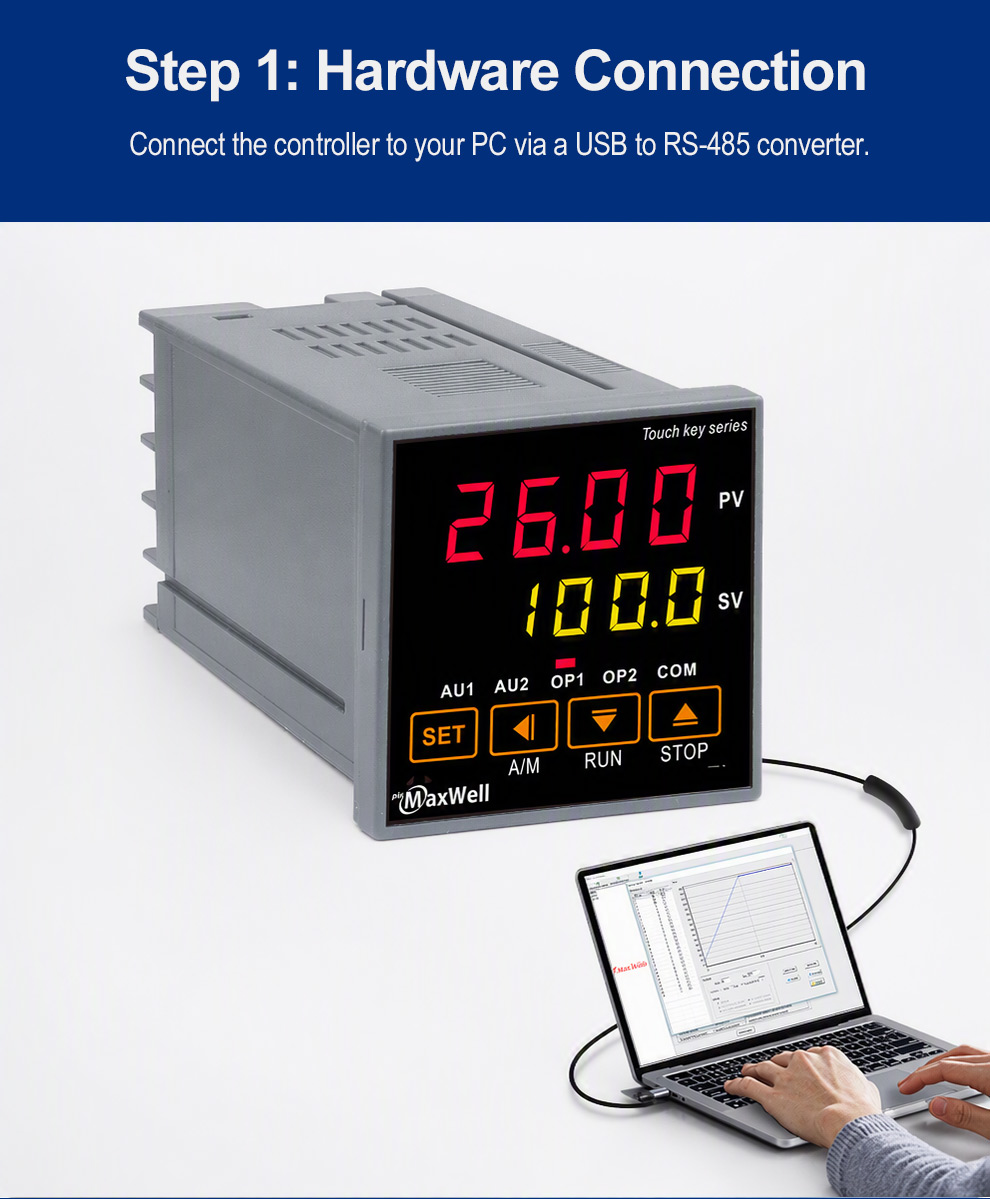

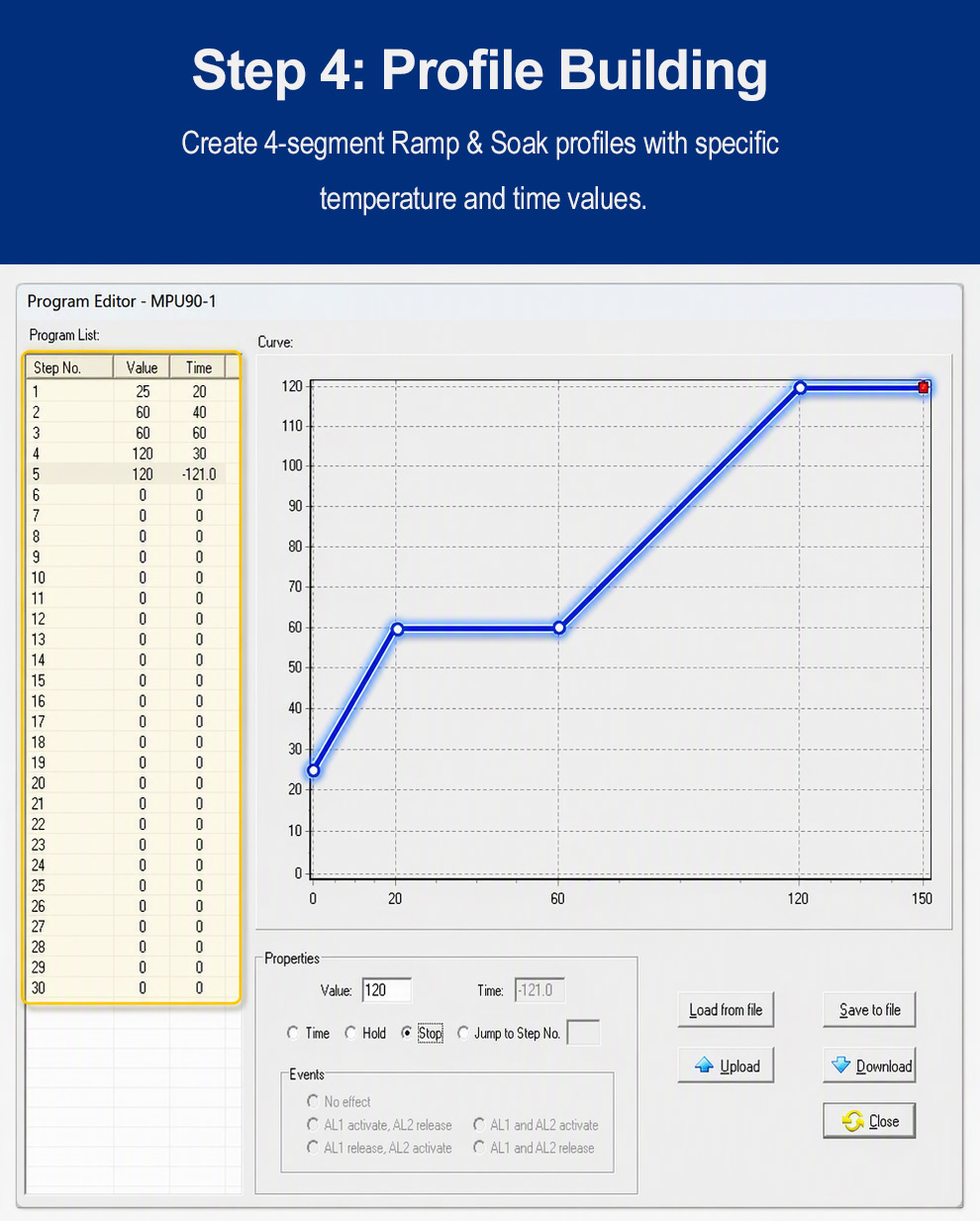

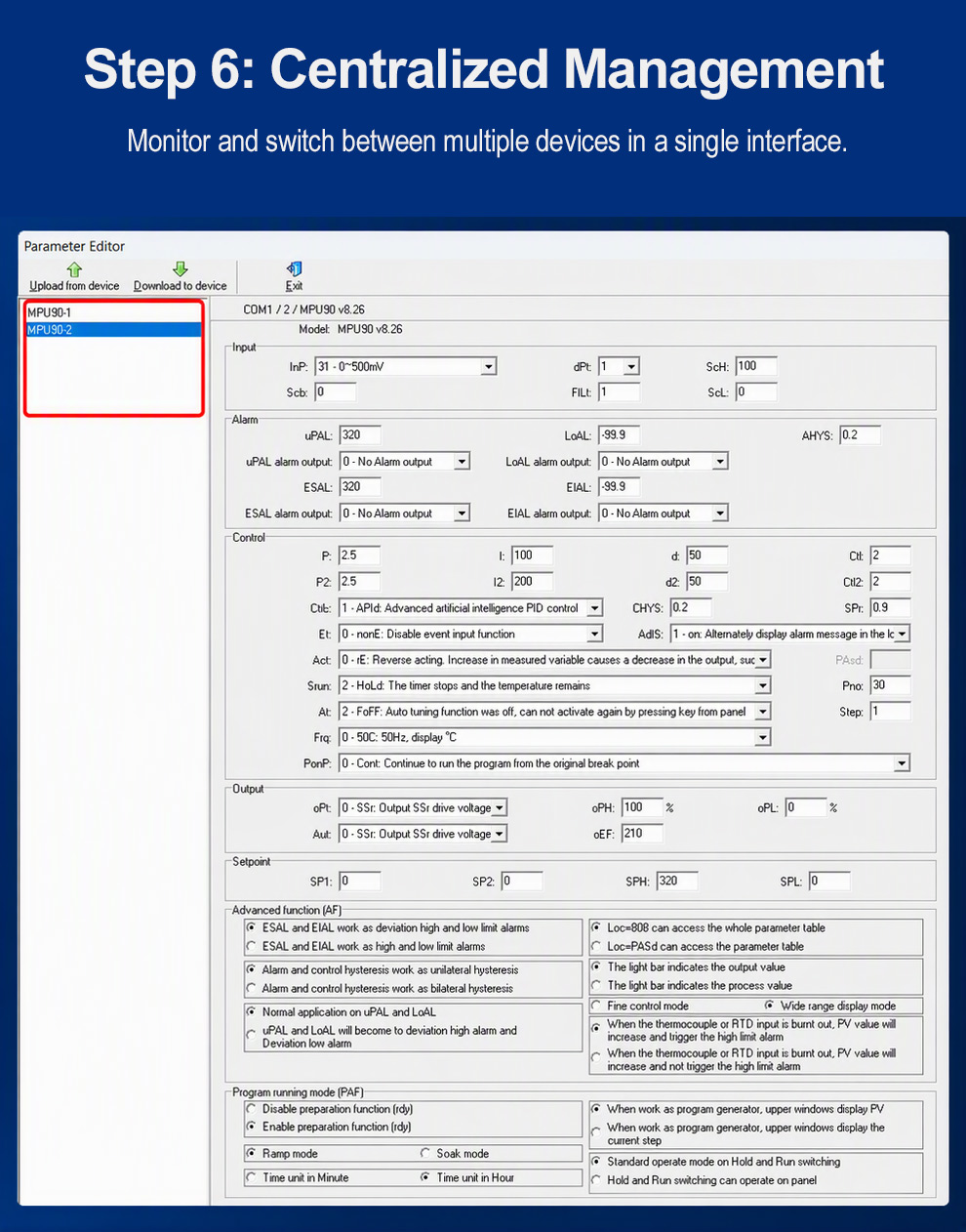

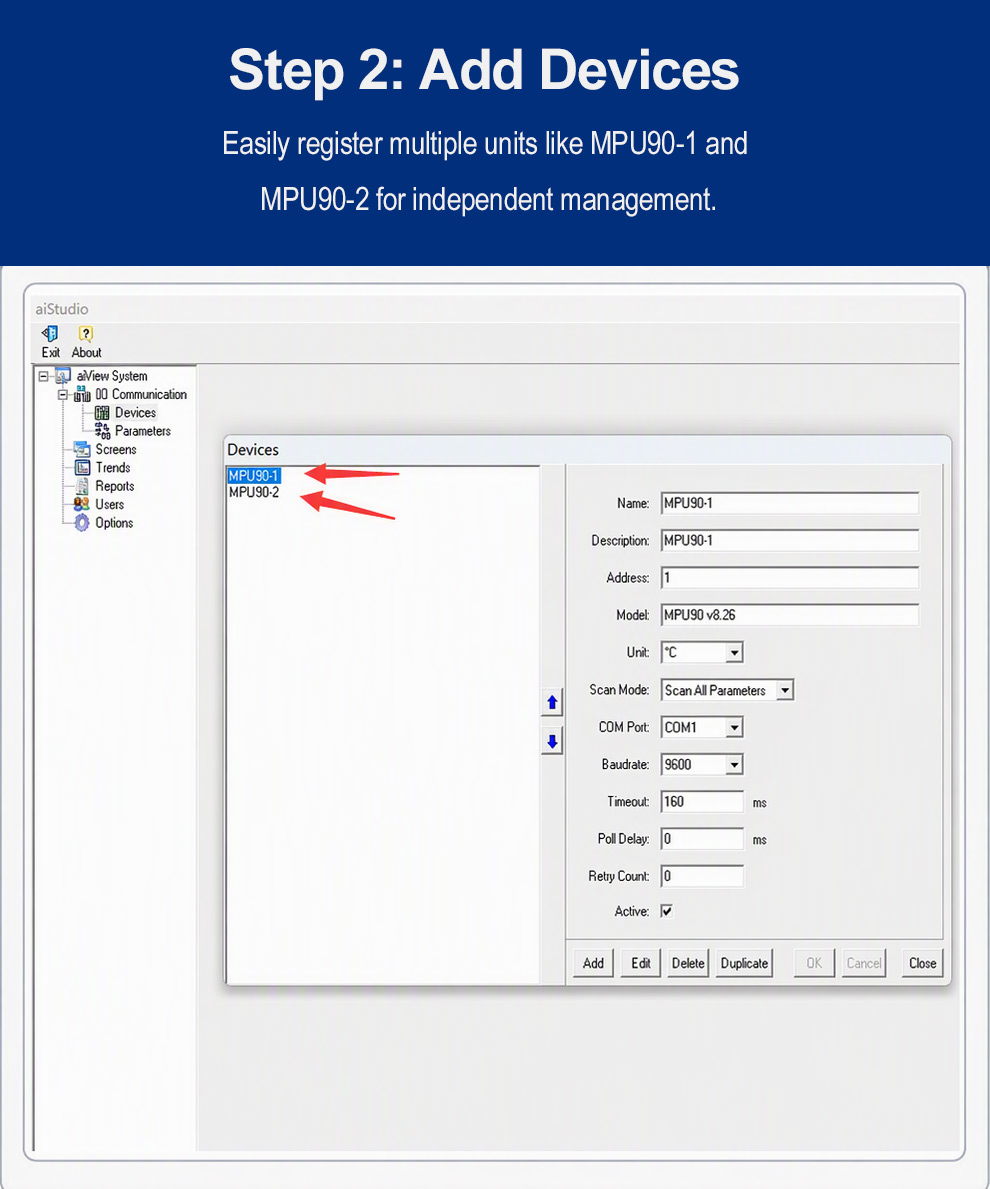

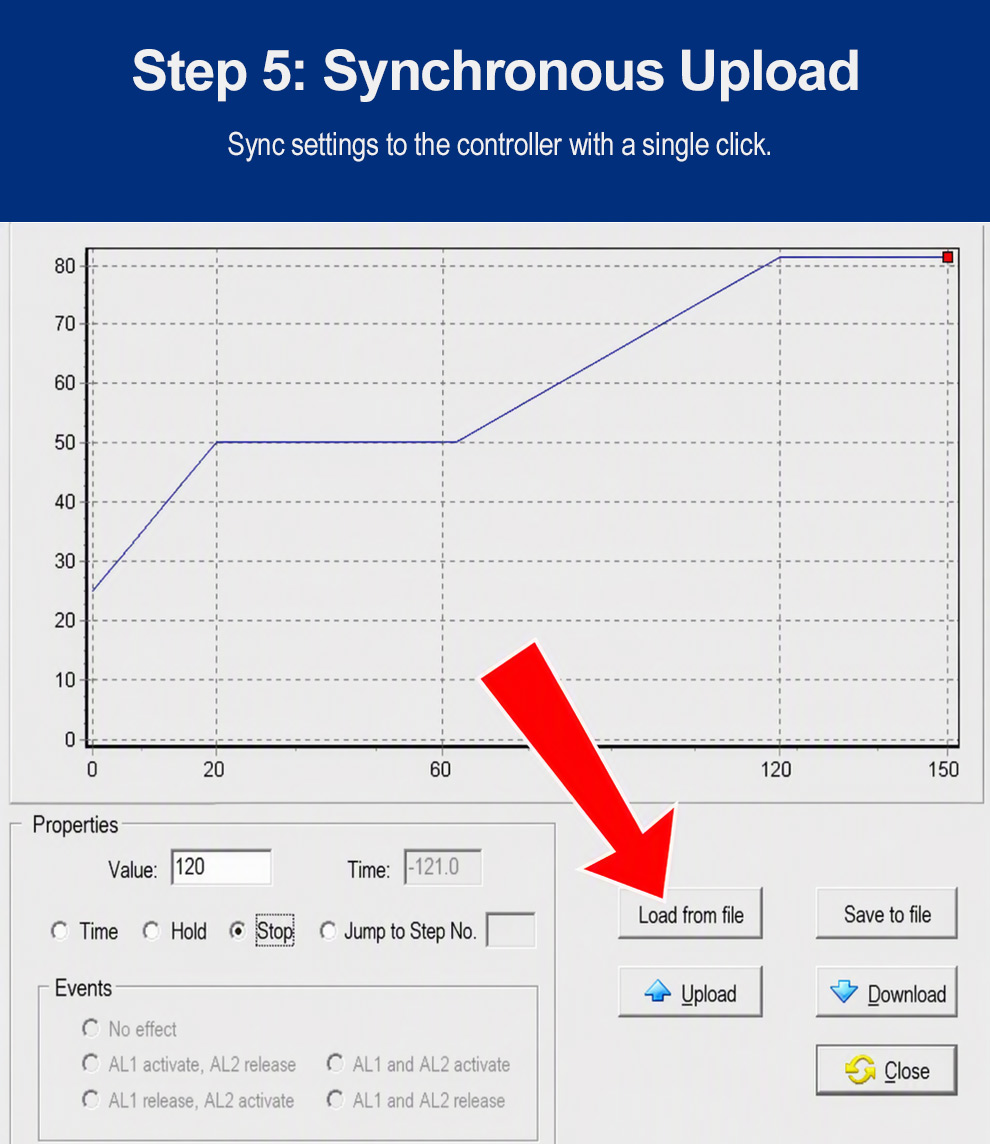

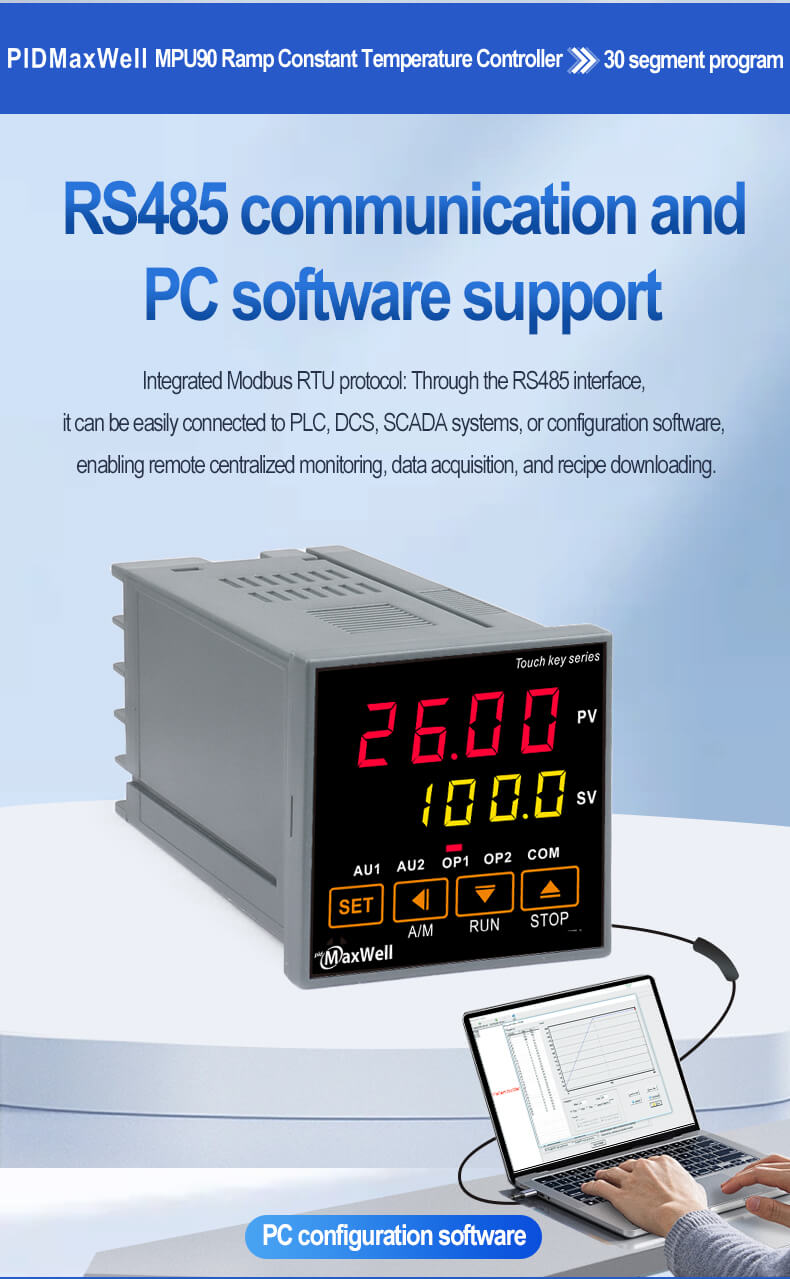

Aqui está um exemplo de como você pode programar o controlador de rampa e patamar PU90 a partir do seu PC usando nosso software gratuito; o hardware necessário é o seguinte:

1) PU90 com recurso RS-485
2) Adaptador USB para RS-485
3) Um computador pessoal (PC)

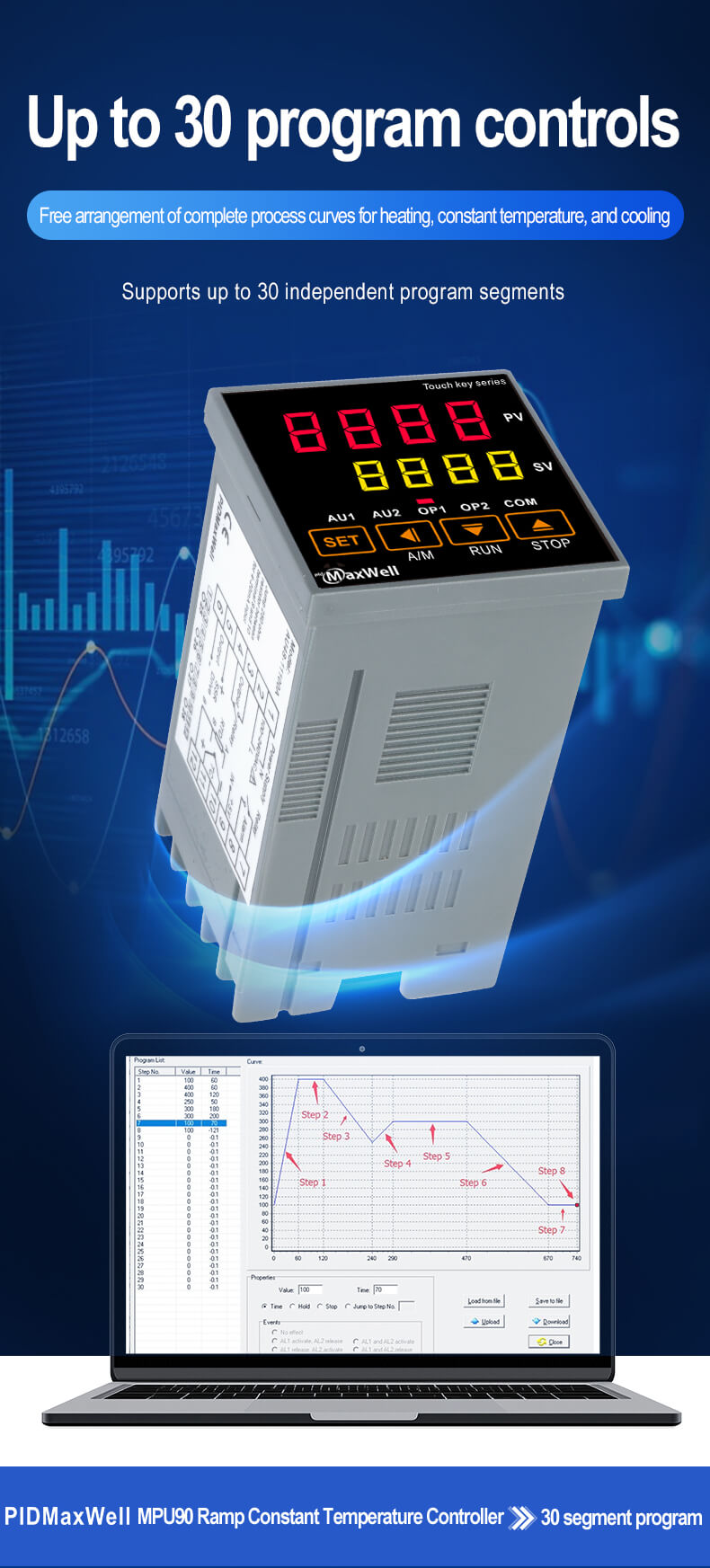

A curva que vamos abordar hoje tem a seguinte trajetória:

Passo 1) A curva começa em 100 graus e leva 60 minutos para aquecer o sistema até 400 graus
Passo 2) A temperatura do sistema permanece em 400 por 60 minutos
Passo 3) A temperatura cai de 400 para 250 em 120 minutos
Passo 4) A temperatura sobe novamente de 250 para 300 em 50 minutos
Passo 5) A temperatura permanece em 300 por 180 minutos
Passo 6) A temperatura cai de 300 para 100 em 200 minutos
Passo 7) A temperatura permanece em 100 por 70 minutos
Passo 8) Programa encerrado.

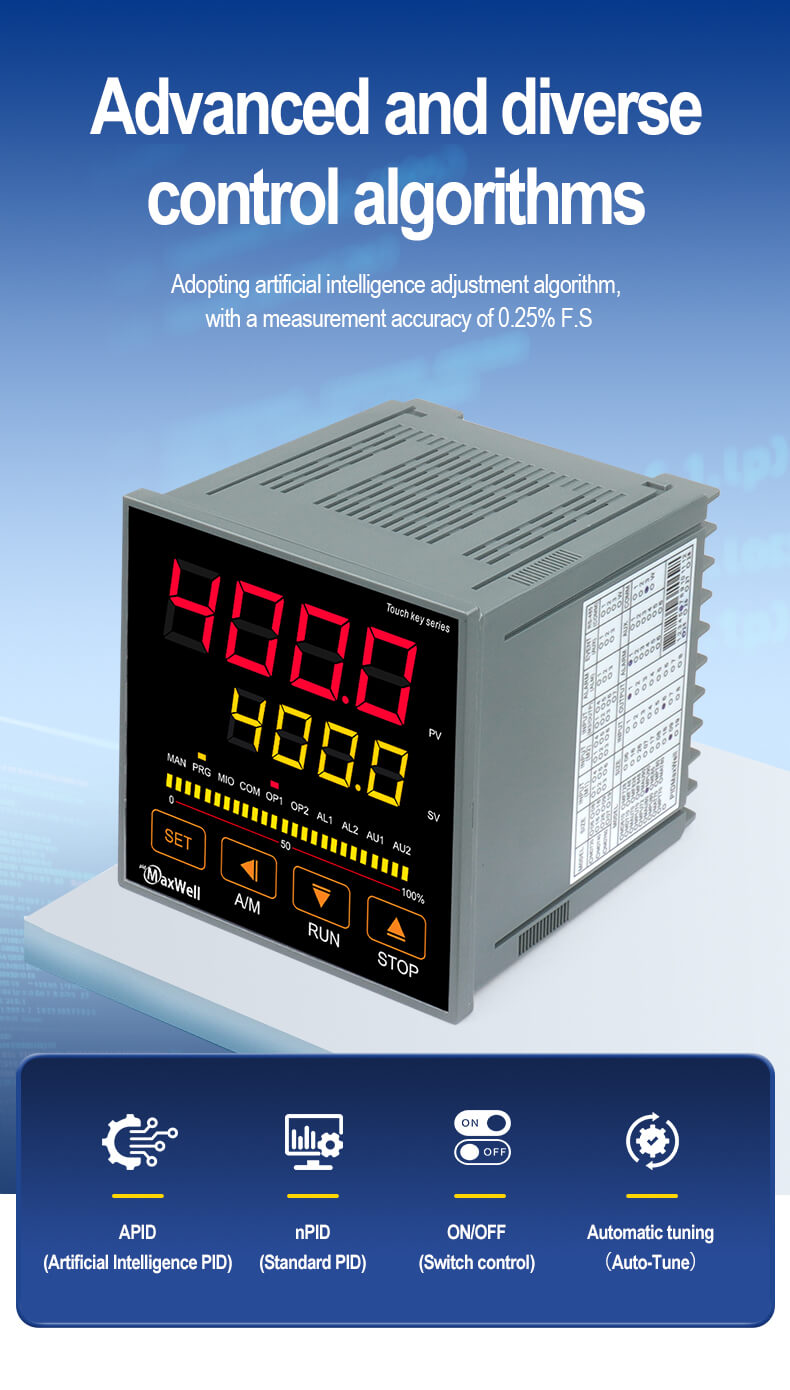

Aqui está um tutorial em vídeo sobre como você pode executar o autoajuste (auto-tuning) neste controlador de rampa e patamar PU90. O processo de autoajuste é muito importante se você deseja obter um resultado de controle preciso; portanto, o autoajuste é essencial para um sistema que acabou de ser instalado no local. Este vídeo demonstra como ativar o autoajuste e como escolher o SV correto para o autoajuste; verifique a seção de descrição deste vídeo para obter informações detalhadas.

Controladores de Rampa e Patamar. Este tipo de controlador altera o setpoint de acordo com o padrão de programa predefinido. O programa consiste em aumentar/reduzir o setpoint (controle de rampa) e manter o setpoint no nível predefinido por um período predefinido (controle de patamar).

Este é um tutorial em vídeo sobre como você pode executar um perfil específico no controlador PID de rampa e patamar PU90. 1) Há um sistema de aquecimento simples no vídeo que consiste em um relé de estado sólido, uma lâmpada e um controlador de temperatura, bem como um sensor de temperatura PT100. 2) O programa executado no vídeo é um programa de 6 etapas: começa de 0 grau a 30 graus em 5 segundos; a etapa 2 mantém a temperatura em 30 graus por 3 minutos; a etapa 3 leva a temperatura de 30 graus a 50 graus em 5 minutos; a etapa 5 mantém a temperatura em 50 graus por 3 minutos; a etapa 6 aumenta a temperatura de 50 graus para 80 graus em 5 minutos e, em seguida, o programa para ali mesmo. 3) Você pode ver que, ao longo de todo o programa, a temperatura e o tempo mudam conforme o perfil pré-programado. Este item é perfeito para fornos, estufas e todos os tipos de dispositivos que exigem controle preciso de temperatura e tempo.

1. O que é um controlador de rampa e patamar?
   Um controlador de rampa e patamar é um dispositivo que controla o setpoint de um forno aumentando gradualmente o setpoint a uma taxa predefinida (rampa) e, em seguida, mantendo-o nesse valor por uma duração especificada (patamar), criando essencialmente um perfil de aquecimento ou resfriamento controlado com uma transição gradual e um período de manutenção de temperatura constante; comumente usado em aplicações como fornos e estufas onde é necessário um controle de temperatura preciso com ciclos de aquecimento/resfriamento controlados.
2. Pontos principais sobre controladores de rampa e patamar
   Função: Eles gerenciam o setpoint de um processo alterando-o ao longo do tempo de acordo com um padrão pré-programado, incluindo tanto a subida/descida da rampa quanto a manutenção em uma temperatura específica por uma duração definida.
3. Componentes
   Rampa: A fase onde o setpoint aumenta ou diminui gradualmente a uma taxa controlada.
   Patamar: A fase onde o setpoint é mantido constante por um período definido.
4. Benefícios
   Prevenção de choque térmico: Ao alterar a temperatura gradualmente, pode reduzir o risco de danos causados por flutuações rápidas de temperatura. Aquecimento/resfriamento uniforme: Garante um processamento consistente em todo o material, fornecendo estágios controlados de aquecimento e resfriamento.
5. Aplicações
   Fornos industriais, estufas, cura de refratários, fornos de alta temperatura, fornos de laboratório, processos de tratamento térmico
6. Você pode me dar um exemplo real de um processo para o qual um controlador de rampa e patamar pode funcionar?
   O controlador de rampa e patamar pode ser usado em aplicações como recozimento de metais, cura de compósitos, cozimento de cerâmicas, teste de câmaras ambientais, crescimento de cristais, etc.
7. Qual é a diferença entre um controlador de rampa e patamar e um controlador PID comum?
   O controlador PID comum mantém a temperatura no setpoint e, se ninguém alterar o setpoint, ele tem um valor de ajuste fixo a qualquer momento, mas o controlador de rampa e patamar tem muitos setpoints, e ele muda ao longo do tempo, e a velocidade de subida da rampa e a velocidade de resfriamento são controláveis.
8. Quantos setpoints (ou segmentos) posso programar?
   O MPU90 tem no máximo 30 segmentos; para múltiplos perfis, a solução seria usar o controlador em conjunto com uma interface homem-máquina (IHM).
9. Que tipo de entradas ele aceita?
   Este controlador é um controlador de entrada universal real, funciona com todos os tipos de entradas de termopares e RTD, bem como entradas analógicas.
10. Que tipo de saídas ele possui para controlar meu equipamento?
    A saída pode ser Relé, Drive SSR, 4-20mA, 0-10Vdc, Triac, controle de disparo de fase monofásico.
11. Qual é a resolução e a precisão do controle?
    ±0,25% da leitura ±1°C
12. Qual é a faixa máxima de temperatura que ele pode suportar?
    A faixa máxima de temperatura depende do sensor que você está usando; a temperatura máxima que seu sensor pode suportar é a temperatura máxima que nosso controlador pode suportar. Por exemplo, se você estiver usando um sensor WRe5-WRe26, a temperatura máxima é de 2300 graus Celsius.
13. Preciso de um software separado ou posso programá-lo no painel frontal?

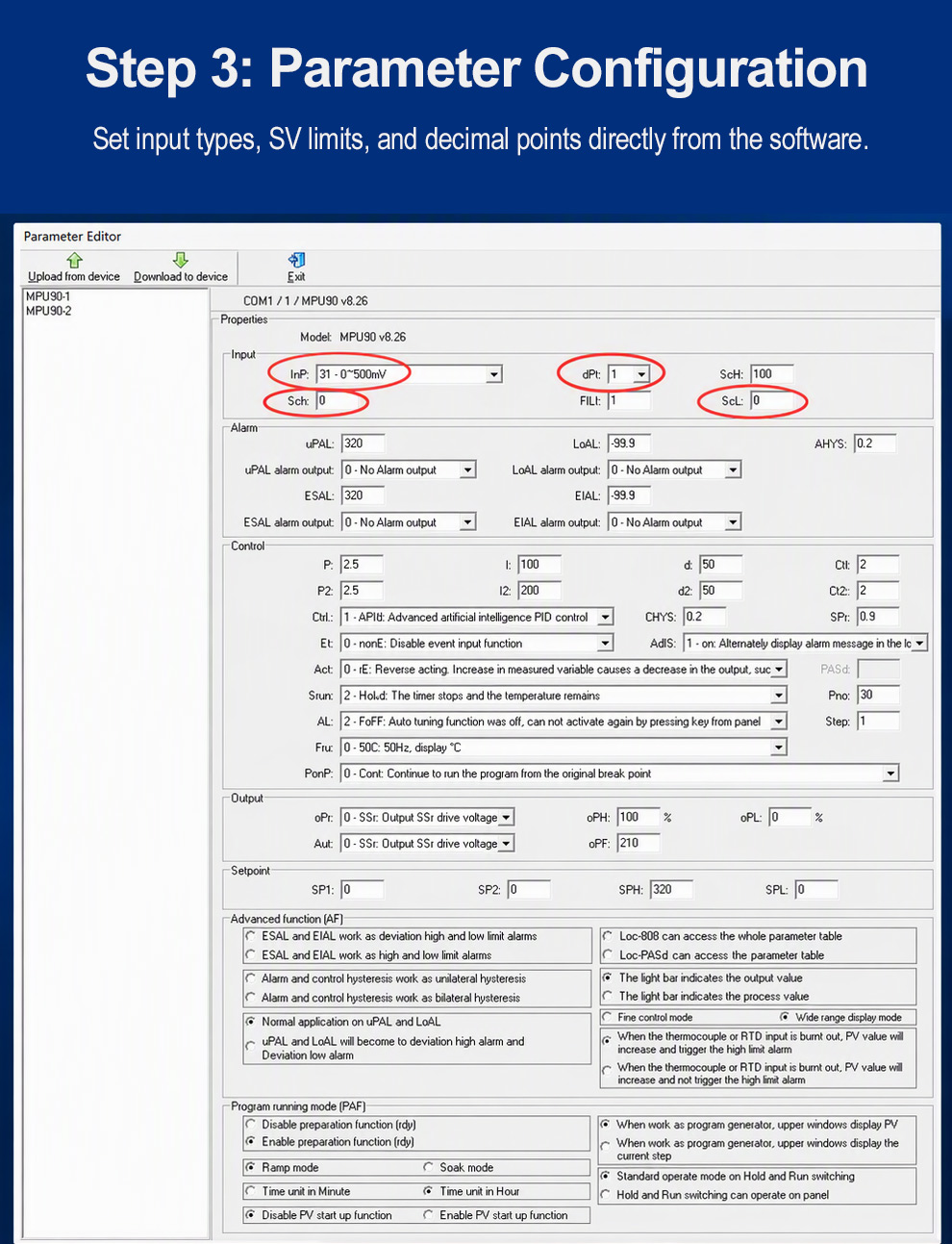

    Você pode programá-lo no painel frontal, ou pode programá-lo no PC (o software para PC está disponível conosco), ou pode programá-lo a partir de uma IHM (Interface Homem-Máquina).
14. Ele possui opções de comunicação?
    Sim, Modbus RS-485 é uma opção para comunicação, Modbus TCP/IP também está disponível mediante solicitação.
15. Posso programar eventos/saídas auxiliares em etapas específicas?
    Sim, você pode programar eventos de saídas auxiliares em etapas/segmentos específicos; ao fazer isso, você pode ligar um ventilador ou acionar um alarme no final do programa.
16. O que acontece se houver uma falha de energia? Ele retoma o programa?
    Em caso de falha de energia, o programa pode ser retomado ou o controlador volta ao ponto inicial, tudo é programável.
17. Ele possui funções integradas de rampa para o setpoint ou 'início de patamar'?
    Sim, este controlador possui uma função integrada de rampa para o setpoint, mas ela só funciona para o primeiro segmento. Isso é muito útil no início do perfil ou no caso de uma falha de energia.

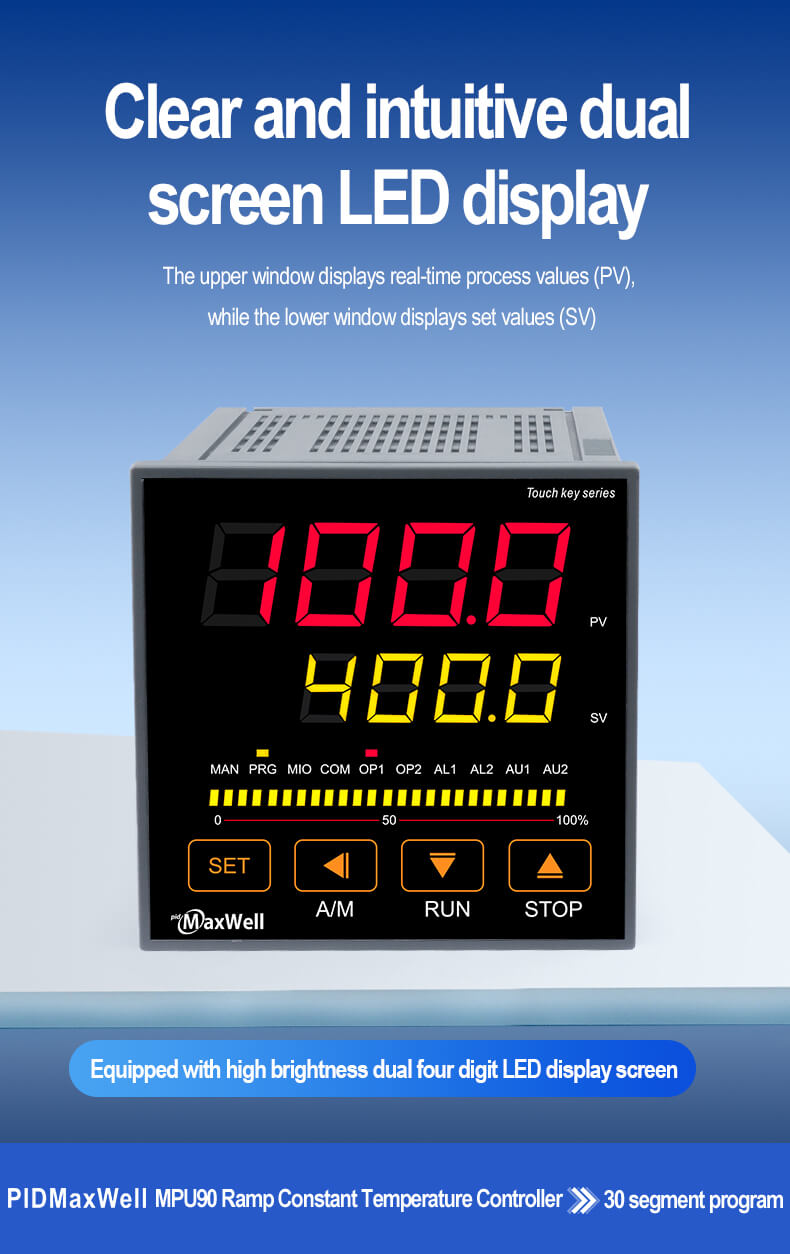

18. Quão claro é o visor? Posso ver o gráfico do programa, o setpoint atual e o valor do processo ao mesmo tempo?
    Não é possível ver o gráfico do programa, mas é possível ver o setpoint, o segmento atual que está sendo executado no controlador, o valor do processo e o tempo restante no segmento atual.
19. Que tipo de garantia e suporte técnico vocês oferecem?
    Oferecemos 3 anos de garantia para este Controlador de forno controlador
20. Quais são os prazos de entrega?
    O prazo de entrega típico é de 7 dias úteis após a confirmação do pedido
