Controlador de potência CA monofásico

Controle de malha fechada multimodo

Alterne facilmente entre os modos de tensão constante, corrente constante e potência constante para atender a diversas necessidades de carga — tudo configurável através do painel digital.

Amostragem True RMS

O sistema de amostragem de tensão e corrente totalmente isolado garante medições RMS verdadeiras de alta precisão, com isolamento seguro entre os circuitos de controle e de potência.

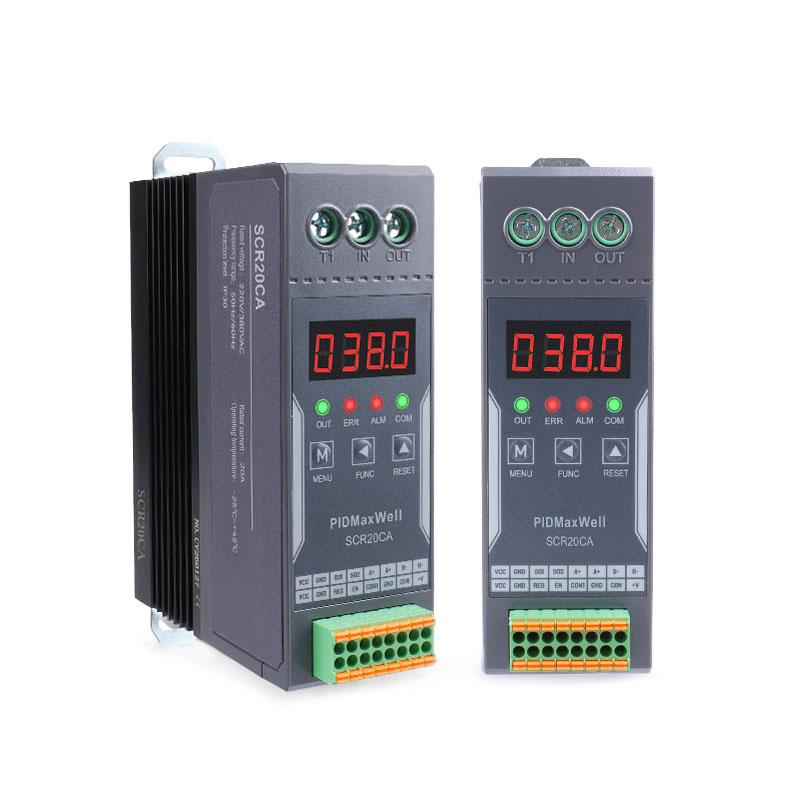

Interface Digital Avançada

O painel digital intuitivo exibe em tempo real a tensão de saída (V), a corrente (A), a potência (kW) e o número da estação RS-485; todos os parâmetros são facilmente visualizáveis e modificáveis.

Proteção abrangente em múltiplas camadas

Proteção integrada contra sobretensão (E017), sobrecorrente (E018) e sobreaquecimento (limiar de 95°C), além de detecção de circuito aberto na carga e monitoramento de perda de entrada CA.

Comunicação RS-485 Modbus RTU

O protocolo padrão RS-485 Modbus RTU (até 115200 baud, endereços 1-247) permite monitoramento remoto, registro de dados e integração perfeita com PLC/SCADA.

Gestão Térmica Integrada

O controlador e o dissipador de calor são combinados em uma única unidade compacta; a variante SCR20CA-S adiciona uma ventoinha de resfriamento configurável para aplicações exigentes de alto ciclo de trabalho.

Instalação flexível

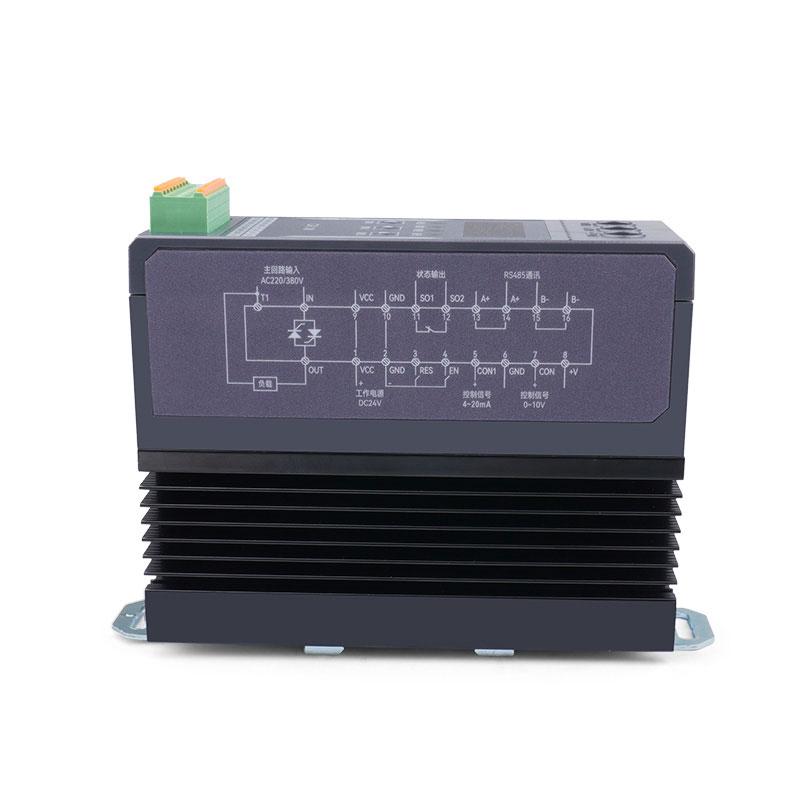

Terminais de controle plugáveis com mola facilitam a fiação rápida e a substituição de equipamentos; suportam montagem em trilho DIN e com parafusos para integração versátil no painel.

Malhas de controle PID independentes

Três malhas de controle PID independentes (tensão, corrente e potência) com parâmetros P, I e D ajustáveis individualmente para um desempenho preciso e estável em malha fechada.

Tensão de entrada do circuito principal

CA 220V / 380V (Selecionável através do parâmetro F033)

Corrente de saída

Classificação 40A

Fonte de alimentação em funcionamento

24 VCC, Potência ≤ 3 W

Sinais de controle

0-10V Analógico (porta CON) / 4-20mA Analógico (porta CON1) — Selecionável

Modos de trabalho

Modo 0: Tensão constante | Modo 1: Corrente constante | Modo 2: Potência constante | Modo 3: Malha aberta

Frequência de operação

50/60Hz Adaptativo

Assimetria da tensão de saída

< 2%

Instabilidade de tensão

< 0,5%

Tensão máxima suportável

≥ 1.400 V (Direto e reverso)

di/dt

100 A/μS

dv/dt

500 V/μS

Método de amostragem

True RMS (Amostragem de tensão e corrente totalmente isolada)

Protocolo de comunicação

RS-485 Modbus RTU

Opções de taxa de transmissão (baud rate)

4800 / 9600 / 19200 / 38400 / 115200 (Padrão: 115200)

Faixa de endereços RS-485

1 – 247 (Padrão: 1)

Proteção contra sobretensão

250V (com entrada de 220V) / 450V (com entrada de 380V)

Proteção contra sobrecorrente

Valor padrão: 64,82 A (máximo: 64,82 A)

Limiar de alarme de sobreaquecimento

95 °C (Padrão); Limpeza automática a 60 °C; Saída não desligada

Temperatura ambiente de operação

-25°C a +45°C

Método de montagem

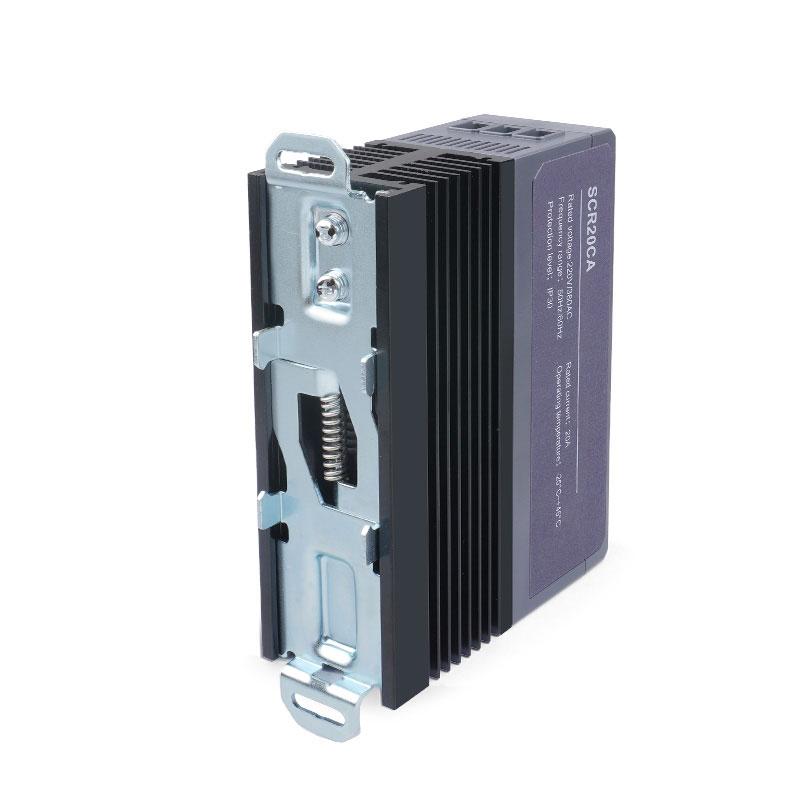

Montagem em trilho DIN ou parafuso

Dimensões (L×A×P) — com ventilador

109,8 mm × 162 mm × 51,6 mm

Dimensões (L×A) — sem ventoinha

42 mm × 148,4 mm
