Controlador de rampa e absorção com tela sensível ao toque de 4,3''

MF43H é um controlador de rampa e patamar com tela sensível ao toque, os controladores convencionais de rampa e patamar ou alguns chamam de controladores de perfil nos mercados são configurados por meio de botões de ajuste no painel frontal. o usuário final precisa passar por camadas e mais camadas de parâmetros e navegar por diferentes parâmetros durante o processo de configuração. o processo pode ser doloroso e estressante e muitas vezes leva à menos eficiência e à frustração. a configuração com nossa rampa de tela sensível ao toque e controlador de imersão é muito mais fácil, é mais fácil para o usuário final entender o processo enquanto opera o controlador como um telefone celular. abaixo estão alguns dos recursos básicos desta rampa com tela de toque e controlador de perfil de imersão

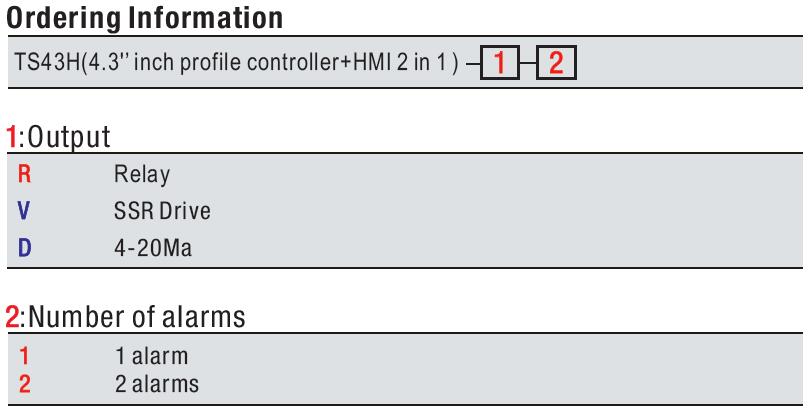

item nº.:
MF43H
codigi ordenado :
MF43H

inquérito agora

Controlador de rampa e patamar com tela sensível ao toque de 4,3''

-Principais características

Programar um controlador de rampa e patamar convencional com botões na unidade pode ser bastante desafiador e exigente.
Esta unidade é uma solução perfeita, com interface homem-máquina fácil de usar integrada. a configuração é muito simples e direta, esta unidade é perfeita para equipamentos como secadores de ar quente, fornos elétricos etc.

-Recurso de segurança
Este controlador vem com alarme de superaquecimento. O excesso de temperatura é um cenário perigoso para qualquer sistema, um excesso de temperatura significa que o sistema sofre uma falha grave que leva ao excesso de temperatura, um mecanismo de segurança deve ser acionado quando isso acontecer, em um sistema de controle típico, um controlador de limite superior separado deve ser implantado para detectar o excesso de temperatura e, em seguida, gerar um sinal para desligar o sistema, há um alarme de limite superior integrado em nosso controlador que será acionado automaticamente quando ocorrer excesso de temperatura e desligue o sistema imediatamente.

- Rampa de tela sensível ao toque e controlador de imersão assim como HMI
- Máximo de 6 padrões, cada padrão máximo de 12 segmentos
- Display TFT de 4,3 polegadas, HMI + controlador de temperatura 2 em 1
- Suporta entrada de termopar (K, E, J, N, Wre3-25, S,T,R,B), campo de entrada configurável
- Relé, Drive SSR, saída 4-20mA,0-10VDC opcional
- Máximo de 2 alarmes, múltiplos modos de alarme
- Alimentação 100~240Vac
- Display colorido vívido, fácil de usar, muito fácil para programar
- Executar, redefinir, pular no programa com apenas um clique.
- Restrição de potência de saída em cada etapa de cada padrão
- Com registro de alarme e função de registro de curva em tempo real
- Muito fácil de programar, apenas alguns parâmetros precisam ser definidos, a configuração é fácil em comparação com controladores de perfis convencionais onde o usuário final precisa o acesso a vários níveis de parâmetros e configuração pode ser muito incômodo
- Alternar rapidamente entre cada padrão
- Função de espera, quando o programa inicia, se o PV for menor que a temperatura inicial do padrão, o programa será colocado em espera e aguardará o PV para atingir a temperatura predefinida
- Proteção de acesso do operador
- Função relógio, ano, data, tempo real serão exibidos na unidade

Máximo de 6 padrões, cada padrão com no máximo 12 segmentos.
Diferentes produtos processados no forno podem precisar de processamento de tratamento de temperatura diferente. até 6 padrões podem ser pré-programados e armazenados no controlador e podem ser selecionados em campo.

Abaixo está a interface de exibição principal da unidade, você pode ver o PV/SV, o segmento atual que está sendo processado, o
segmento total do programa e outras informações importantes do perfil.

Interface de configuração

Clique no link abaixo para baixar documentos para MF43H

Catálogo MF43H e manual de início rápido
Como configurar o controlador para um perfil específico

Como configurar o MF43H para um perfil específico
Aqui está um tutorial em vídeo sobre como configurar o controlador para um perfil específico

Tag :

Deixe um recado

se você estiver interessado em nossos produtos e quiser saber mais detalhes,por favor, deixe uma mensagem aqui,nós responderemos assim que pudermos.

sujeito : Controlador de rampa e absorção com tela sensível ao toque de 4,3''

enviar

categorias

não ' hesite em entrar em contato conosco

nossa equipe de vendas e suporte técnico está pronta para ajudá-lo o mais rápido possível

Contate-Nos

Novos Produtos

produtos relacionados

Ramp and soak controller step controller

MPU90 PU90 Series

Controlador de temperatura PID com perfil de rampa e patamar

O controlador de temperatura Maxwell PU90 com perfil PID de rampa e patamar, com múltiplos estágios, possui teclas sensíveis ao toque. O valor do processo é alterado com base em taxas de rampa e patamar predeterminadas. As variações do valor do processo seguem uma curva ao longo do tempo. A saída pode ser um relé para acionar um contator CA, um driver SSR para acionar um relé de estado sólido externo ou saídas analógicas de 4-20 mA. As teclas de configuração no painel são sensíveis ao toque e possuem resposta sonora, ao contrário das teclas convencionais que afundam um pouco ao serem pressionadas, o que as torna muito duráveis. Alta taxa de amostragem e RS-485 são opcionais.

Veja mais

MTC-P Series

controlador de absorção de rampa 1/16 DIN 220VAC fonte

O controlador de múltiplas etapas de perfil PID de rampa e absorção MTC-P é um controlador de temperatura avançado, o valor do processo é alterado com base na taxa de rampa e taxa de absorção predeterminadas. o valor do processo muda com base em uma curva ao longo do tempo, a saída pode ser um relé para acionar um contratante CA ou um inversor SSR para acionar um relé de estado sólido externo ou saídas analógicas de 4-20 mA, máximo de 4 padrões com cada padrão no máximo 8 segmentos, 4 padrões podem ser vinculados como 1 programa com 32 segmentos. este controlador é adequado para aplicações como mufla, forno de alta temperatura, controle klin, etc.

Veja mais

ME65 Series

Controlador de temperatura PID com botão de toque

Display de 3 dígitos simples, mas preciso, para aplicações abaixo de 1000 graus C ou F, entrada de termopar e RTD para acomodar a maioria das aplicações, botão de toque que não se desgasta com o tempo, perfeito para situações exigentes, algoritmo de controle avançado para atingir precisão de controle perfeita com overshoot e undershoot limitados, 3 anos de garantia, saída de relé e SSR Drive no mesmo dispositivo, display LED grande e de alta visibilidade, duas opções no display, branco + verde ou vermelho + amarelo, Simples e fácil de usar é o conceito deste controlador, parâmetros muito limitados para reduzir a carga de trabalho na configuração. Compatível com CE e ROHS.

Veja mais

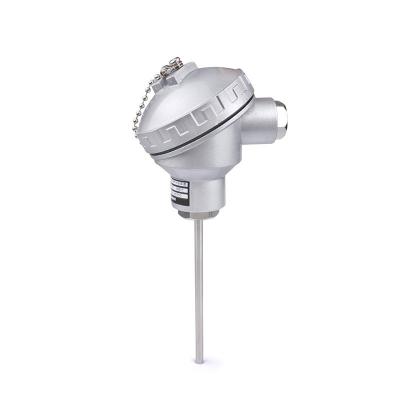

PT100 RTD sensor with adjustable compression fitting and connection box
