Relé de estado sólido para máquina de café expresso

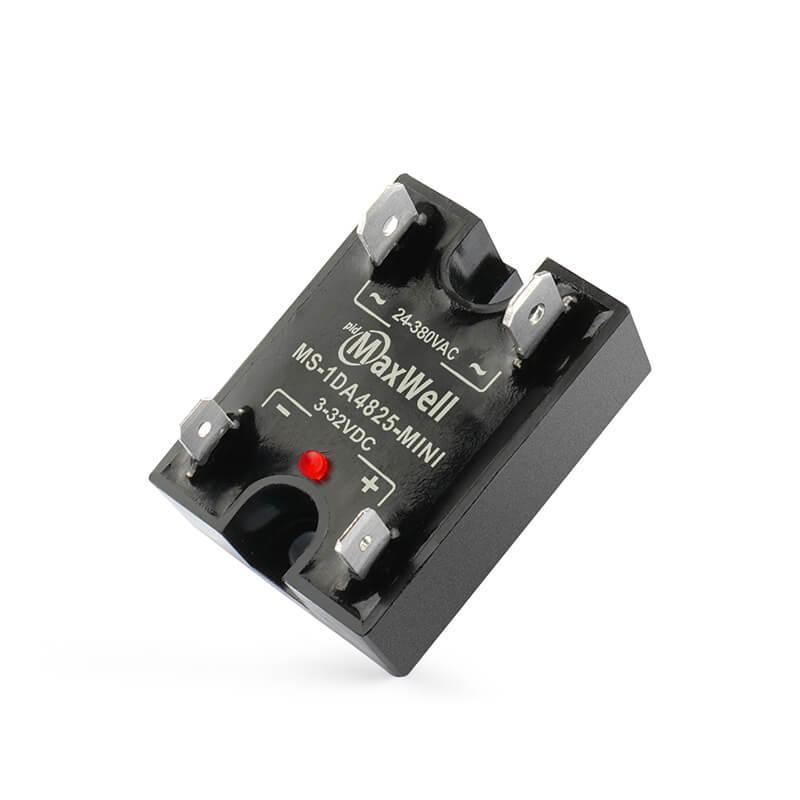

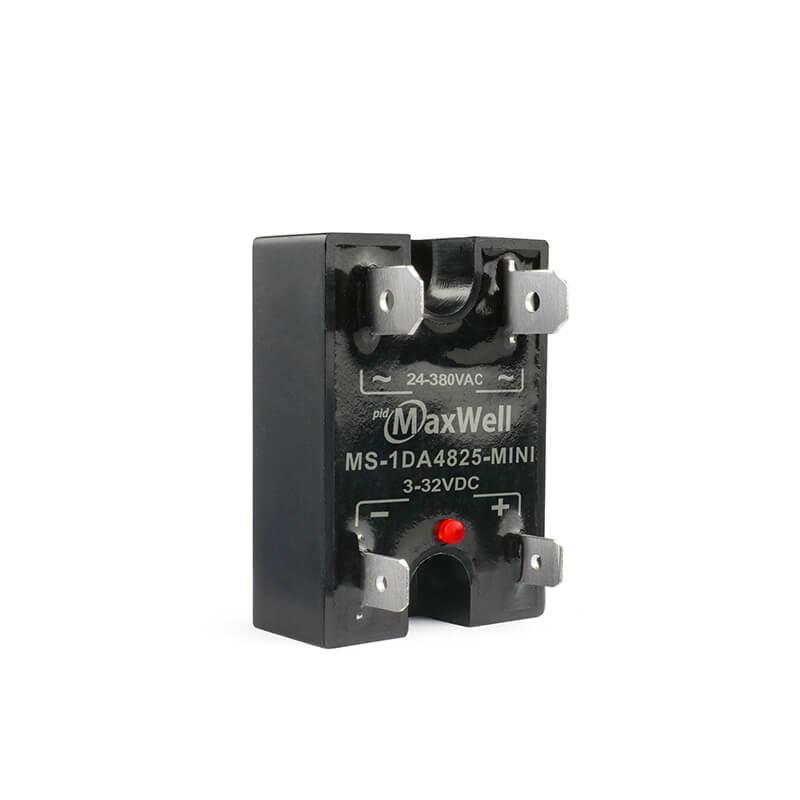

O MS-1DA4825-MINI é um relé de estado sólido (SSR) para montagem em painel com saída CA. A entrada deste SSR é de 4-20mA, a carga é de 25 amperes e 480Vca, com rigidez dielétrica de 2500V entre a entrada e a saída. Este mini SSR é encapsulado em resina epóxi e é perfeito para máquinas de café e máquinas de expresso. Sua instalação é fácil graças ao design com terminais de fixação.

  • marca:

    PIDMaxWell

  • item nº.:

    MS-1DA4825-MINI

  • Forma de pagamento:

    T.T, Credit card, Paypal

  • origem do produto:

    Made in China

  • cor:

    Black with Epoxy resin

  • ordem minima:

    1

  • Peso do Produto:

    250g

  • tempo de espera:

    3-15 days depends on the order
inquérito agora

Relé de estado sólido de canal único, tamanho mini, para montagem em painel, para máquinas de café expresso.

-Principais características

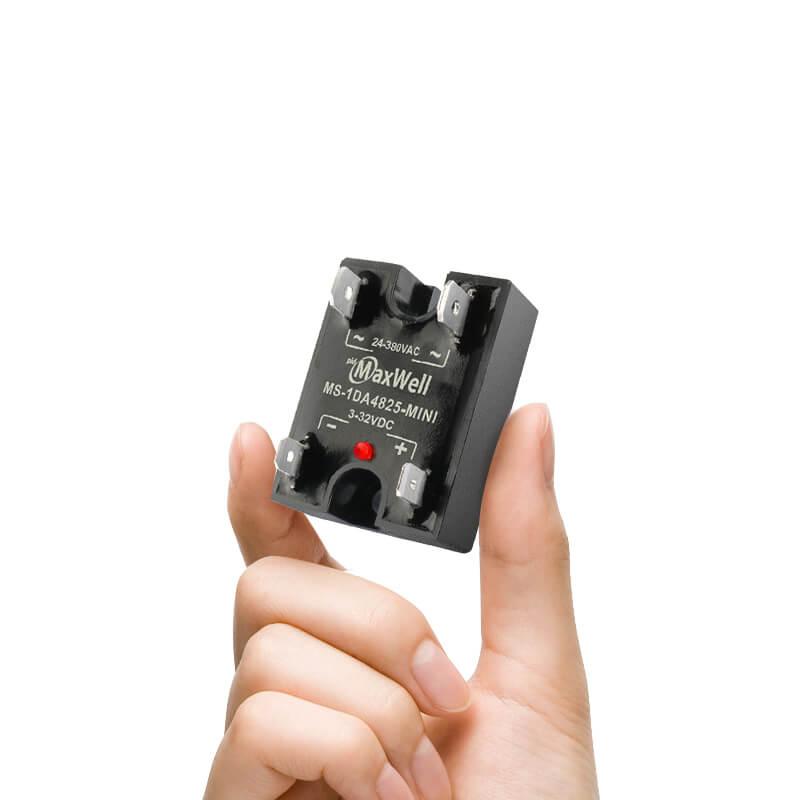

● Mini relé de estado sólido, projetado especificamente para espaços pequenos dentro da máquina de café.
● Entrada de 4-32 Vcc e carga de 25 amperes e 480 Vca
● Substituição direta para KS53, KS15
● Design de conector rápido, design de terminal de fixação
● Indicador LED de funcionamento
● Encapsulado em resina epóxi.
● OEM e marca própria disponíveis mediante solicitação
● Rigidez dielétrica de 2500 V entre a entrada e a saída
● Gatilho de cruzamento zero, ideal para sua máquina de café expresso, para obter um controle de temperatura preciso.
● Utilizado principalmente em equipamentos como os de borracha e plástico, eletrodomésticos de cozinha comercial, dispensadores de água quente instantânea e máquinas de café.

Clique no link abaixo para baixar o catálogo e o manual do usuário.

  • Qual a função de um relé de estado sólido em uma máquina de café?
    Em máquinas de café, os SSRs são usados para o controle do aquecimento da água e para o controle dos motores dos moedores e bombas. Em máquinas de venda automática de bebidas quentes, os SSRs são usados para controlar os elementos de aquecimento.
  • Quais são os sinais típicos de que um relé de estado sólido (SSR) precisa ser substituído em uma máquina de café expresso?
    Se a máquina não aquece ou não funciona de forma alguma, e o problema com o elemento de aquecimento já foi descartado, então o componente a ser verificado é o relé de estado sólido (SSR).

Substituição do SSR

Se a sua máquina de café expresso não estiver aquecendo, pode ser necessário substituir o relé de estado sólido.

O que você vai precisar:

- Chave de fenda hexagonal de 2,5 mm
- Chave de fenda hexagonal de 3 mm
- SSR de substituição

Para começar, certifique-se de que sua máquina esteja desligada, completamente fria e desconectada da tomada. Em seguida, remova os painéis.

Com os painéis removidos, você pode encontrar o relé no lado direito da máquina, logo acima do computador (circulado em vermelho).
IMG_3123

Agora que localizamos o SSR, você precisará desparafusá-lo do suporte usando uma chave de fenda hexagonal de 2,5 mm. Pode ser útil desconectar temporariamente o elemento de aquecimento para facilitar o acesso.
anne_p_ssr_wire_locations

IMG_3124

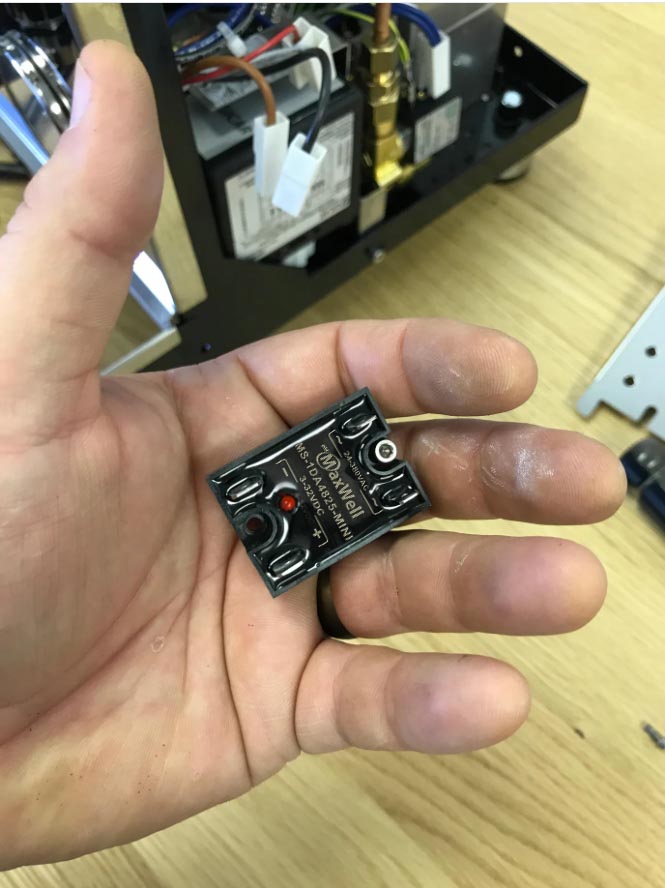

Após remover os fios, observe onde cada um está conectado e transfira-os um de cada vez para o novo conector. o novo SSR Caso se esqueça, você sempre pode consultar as imagens acima para verificar a orientação correta das conexões elétricas.


IMG_3125

Enrosque o novo relé de estado sólido (SSR) no lugar (e a resistência, se a tiver desconectado) e ligue a máquina novamente para iniciar os testes. Certifique-se de testar completamente a função de aquecimento da máquina antes de recolocar os painéis.

Depois de confirmar que o LED vermelho do SSR acendeu e que o aquecimento voltou a funcionar na sua máquina, recoloque os painéis e aproveite seu café!
