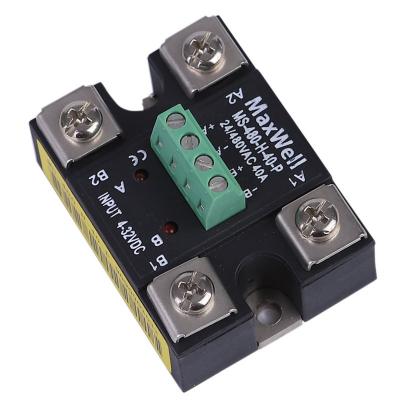

A série MKD2 é um relé de estado sólido (SSR) CA monofásico, de dois canais e controlado por CC, projetado para comutação confiável e silenciosa de cargas CA resistivas e indutivas em sistemas de controle industriais e comerciais. Cada unidade abriga dois canais de comutação independentes em uma única caixa preta compacta, permitindo que duas cargas CA separadas sejam controladas simultaneamente a partir de um único dispositivo — economizando espaço no painel e tempo de fiação em comparação com a instalação de dois SSRs separados.
O MKD2 aceita uma tensão de controle CC de 4 a 32 VCC, tornando-o diretamente compatível com saídas de CLP, E/S de microcontroladores e sinais de controle industrial padrão. O lado da carga CA suporta tensões de 24 a 480 VCA, abrangendo sistemas de 110 V, 220 V, 380 V e 480 V em todo o mundo. Estão disponíveis correntes de carga nominais de 25 A, 40 A, 60 A e 80 A, com todas as variantes compartilhando o mesmo formato físico para fácil intercambialidade.
A tecnologia de disparo por cruzamento zero garante que a comutação ocorra no ponto de cruzamento zero natural da forma de onda CA, minimizando a interferência eletromagnética (EMI) e prolongando a vida útil tanto do relé quanto da carga conectada. Indicadores de status LED individuais para cada canal fornecem confirmação visual instantânea do estado do relé, simplificando o comissionamento e a detecção de falhas. A unidade possui certificação CE e é construída em ABS retardante de chamas com rigidez dielétrica de 2500 Vrms entre entrada, saída e base.
item nº.:
MK D2Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$16preço:
$8origem do produto:
Made in Chinacor:
blackordem minima:
10 PCSPeso do Produto:
0.1kgtempo de espera:
14 days after payment confirmedEspecificações elétricas
|
Parâmetro |
Especificação |
| Tensão de carga | 24–480 VCA |
| Tensão de controle (entrada) | 4–32 VCC |
| Tensão mínima de ativação | 4 VCC |
| Tensão mínima de desligamento | 1 VCC |
| Corrente de entrada máxima | 12 mA |
| Corrente de entrada mínima | 7 mA |
| Tempo máximo de ativação | 10 ms |
| Tempo máximo de desligamento | 10 ms |
| Corrente de fuga máxima no estado desligado | 5 mA (na tensão nominal) |
|
Queda máxima de tensão no estado ligado |
1,5 V (na corrente nominal) |
|
dV/dt mínimo no estado desligado |
1000 V/µs (na tensão nominal máxima) |
|
Rigidez dielétrica (50/60 Hz) |
Entrada/Saída ≥ 3500 Vrms |
|
Rigidez dielétrica (50/60 Hz) |
Entrada/Saída/Base ≥ 2500 Vrms |
|
Sobretensão transitória |
1200 Vpk |
|
Modo de disparo |
Cruzamento por zero |
|
Número de canais |
2 (canal duplo) |
Especificações mecânicas e ambientais
|
Parâmetro |
Especificação |
| Temperatura de operação | −30 °C a +85 °C, 35–85% UR |
| Temperatura de armazenamento | −40 °C a +125 °C |
| Material de construção | ABS retardante de chamas |
| Cor da carcaça | Preto |
| Peso | 0,1 kg |
| Montagem | Montagem em painel (2 furos de fixação de ø10,5 mm) |
| Conexão de entrada | Terminal de parafuso (conector de encaixe verde) |
| Conexão de saída | Terminal de parafuso |
| Indicação de status | Indicador LED por canal (2 no total) |
| Certificação | CE |
Dimensões Físicas
|
Dimensão |
Valor |
| Largura | 58 mm |
| Profundidade | 44,6 mm |
| Altura | 37,5 mm |
| Espaçamento dos furos de montagem | 47,5 mm |
O código de encomenda MKD2 está estruturado da seguinte forma:
MK - [1: Corrente de carga] - [2: Tipo de entrada] - [3: Número de canais]
|
Campo |
Código |
Descrição |
| Prefixo | MK | Série de relés de estado sólido PIDMaxWell |
| 1: Corrente de carga |
25 40 60 80 |
25 amperes 40 amperes 60 amperes 80 amperes |
| 2: Tipo de entrada | D | Entrada CC, carga CA |
| 3: Canais |
1 2 |
Canal único Canal duplo |
Clique no link abaixo para baixar o catálogo e o manual do usuário do MK D2.
O SSR de canal duplo MKD2 é ideal para uma ampla gama de aplicações de controle de temperatura e comutação:
Sistemas de Controle de Temperatura. O MKD2 é um dispositivo de saída ideal para controladores de temperatura PID em fornos industriais, estufas, estufas de secagem e câmaras de teste ambiental, onde duas zonas de aquecimento controladas independentemente podem ser gerenciadas a partir de um único módulo de relé.
Máquinas para Processamento de Plásticos e Borracha. Máquinas de moldagem por injeção, extrusoras e sistemas de canais quentes exigem comutação precisa e silenciosa de múltiplas zonas de aquecimento. O design de canal duplo do MKD2 reduz a quantidade de componentes e o espaço ocupado no painel nessas aplicações.
Sistemas HVAC e Automação Predial. O MKD2 pode controlar resistências elétricas, unidades de ventiloconvectores e circuitos de aquecimento auxiliares em sistemas HVAC comerciais, com indicadores LED que fornecem um status operacional claro para a equipe de gestão predial.
Equipamentos de incubação e agrícolas. Incubadoras de aves, câmaras de germinação e sistemas de aquecimento para estufas se beneficiam da comutação por cruzamento zero do MKD2, que minimiza o ruído elétrico que poderia interferir em equipamentos de monitoramento sensíveis.
Máquinas industriais e equipamentos OEM. O formato compacto para montagem em painel e a faixa de tensão de carga universal de 24 a 480 VCA tornam o MKD2 adequado para integração em uma ampla variedade de máquinas OEM, incluindo máquinas de lubrificação, sistemas de transporte e equipamentos de embalagem.
Controle de Iluminação. O MKD2 pode ser usado para chavear circuitos de iluminação CA, incluindo iluminação de palco, sinalização e iluminação de áreas de trabalho industriais, onde são necessários operação silenciosa e longa vida útil.
Controladores para fontes e espelhos d'água. A capacidade de canal duplo permite o controle simultâneo e independente dos motores das bombas e dos circuitos de iluminação em instalações de fontes e espelhos d'água decorativos.
