SSR de carga CA com entrada CC estilo Omron

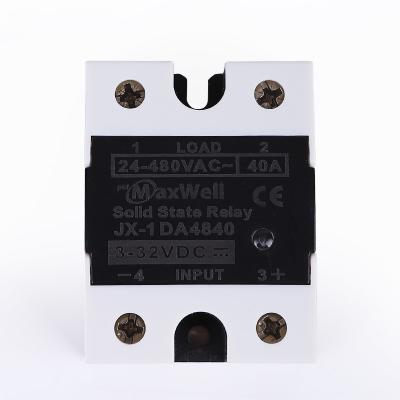

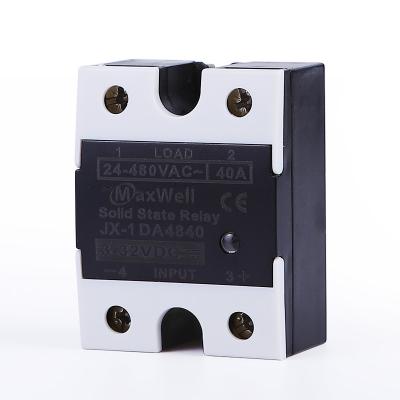

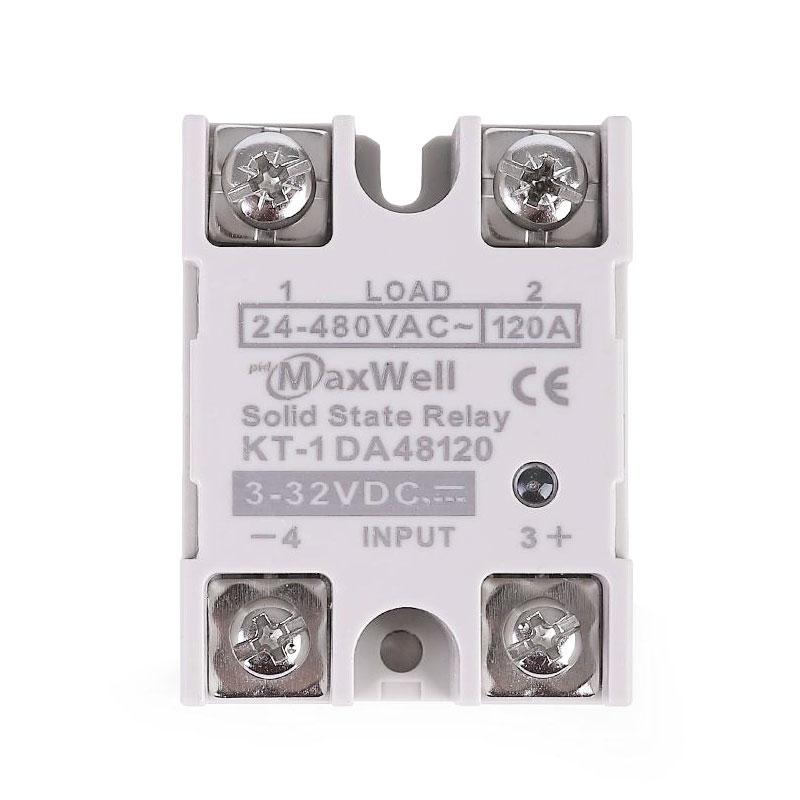

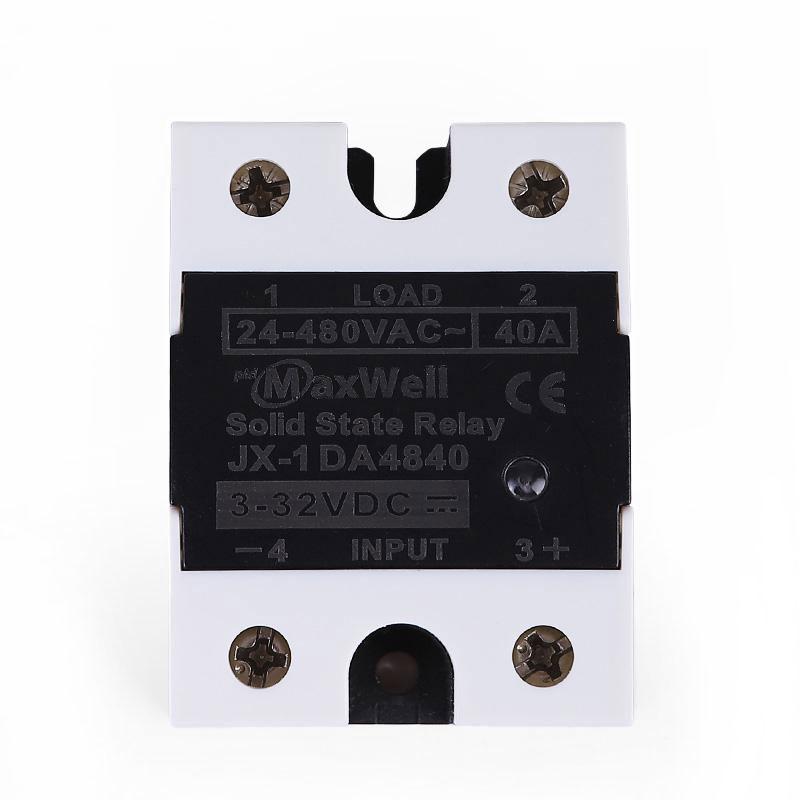

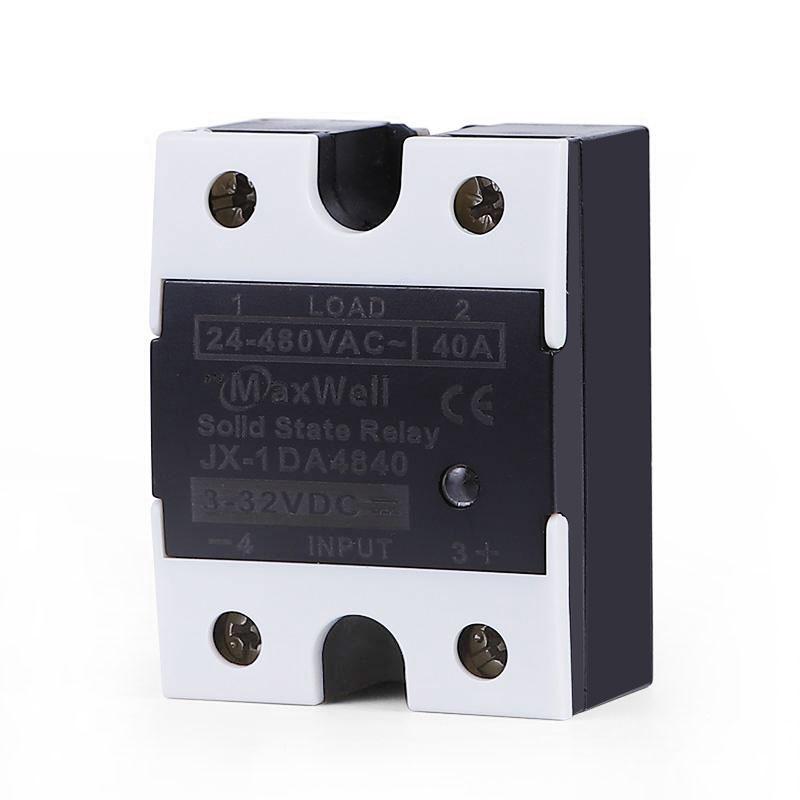

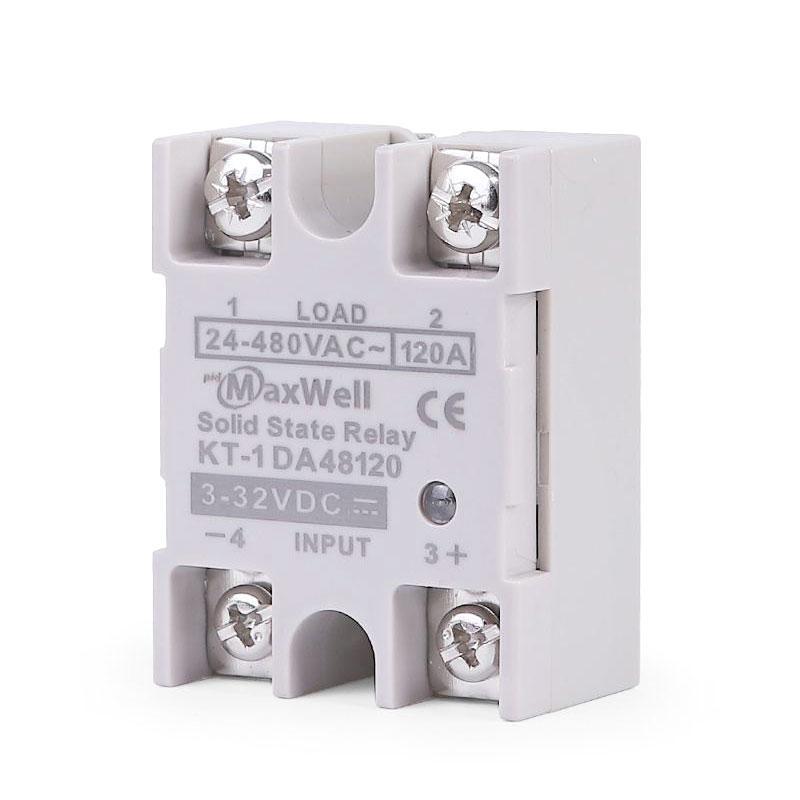

Os modelos JX-1DA48 (com tampa articulada preta) e KT-1DA48 (com tampa cinza) são relés de estado sólido CA monofásicos, controlados por CC, projetados como alternativas de baixo custo e encaixe direto aos relés de estado sólido (SSRs) do tipo G3NA da Omron. Ambas as variantes compartilham as mesmas especificações elétricas e o mesmo formato compacto, diferindo apenas no estilo e na cor da carcaça.

Aceitando uma tensão de controle CC de 3,2 a 32 VCC, esses relés são diretamente compatíveis com saídas de transistores de CLP, E/S de microcontroladores e sinais de controle CC industriais padrão. O lado da carga CA suporta 24 a 480 VCA a 50/60 Hz, abrangendo sistemas de 110 V, 220 V, 380 V e 480 V em todo o mundo. Estão disponíveis correntes de carga nominais de 10 A, 25 A e 40 A, com as três nominais compartilhando as mesmas dimensões físicas para facilitar a intercambialidade.

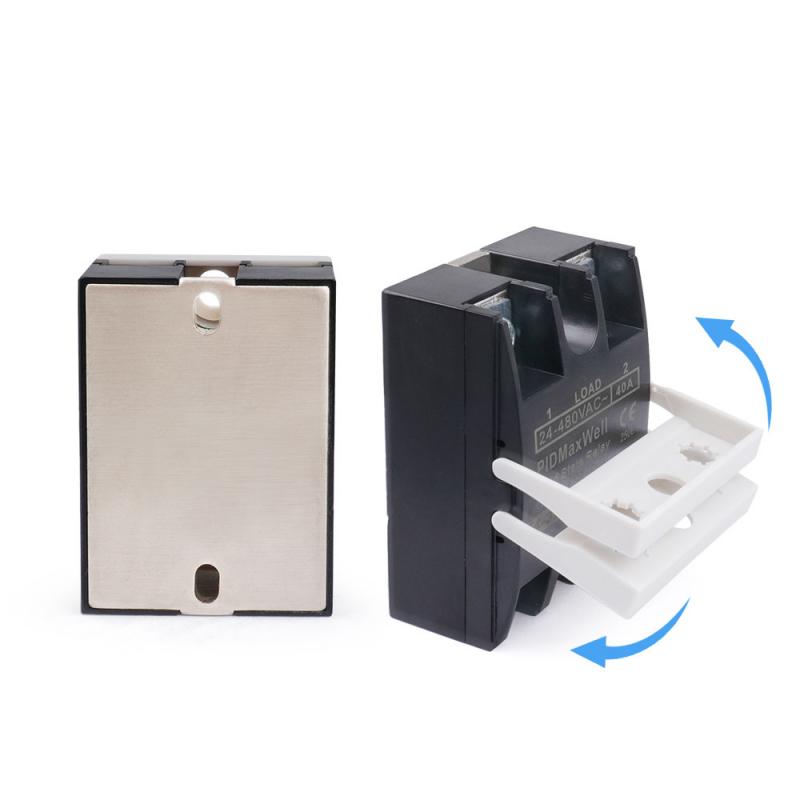

A tecnologia de disparo por cruzamento zero garante que a comutação ocorra no ponto de cruzamento zero natural da forma de onda CA, minimizando a EMI e prolongando a vida útil da carga. Um circuito snubber RC integrado está presente em todas as três classificações de corrente, proporcionando proteção adicional contra transientes de tensão sem a necessidade de componentes externos. Os modelos de 10 A, 25 A e 40 A utilizam um estágio de saída TRIAC, oferecendo comutação bidirecional confiável. Um indicador de status LED fornece confirmação visual instantânea da ativação do relé. A caixa para montagem em painel inclui uma tampa protetora (JX-1DA48) para proteção adicional dos terminais. Impressão a laser de logotipos e marcas próprias está disponível mediante solicitação.
