Relé de estado sólido com entrada CC e carga CC

Relé de estado sólido com entrada CC e carga CC

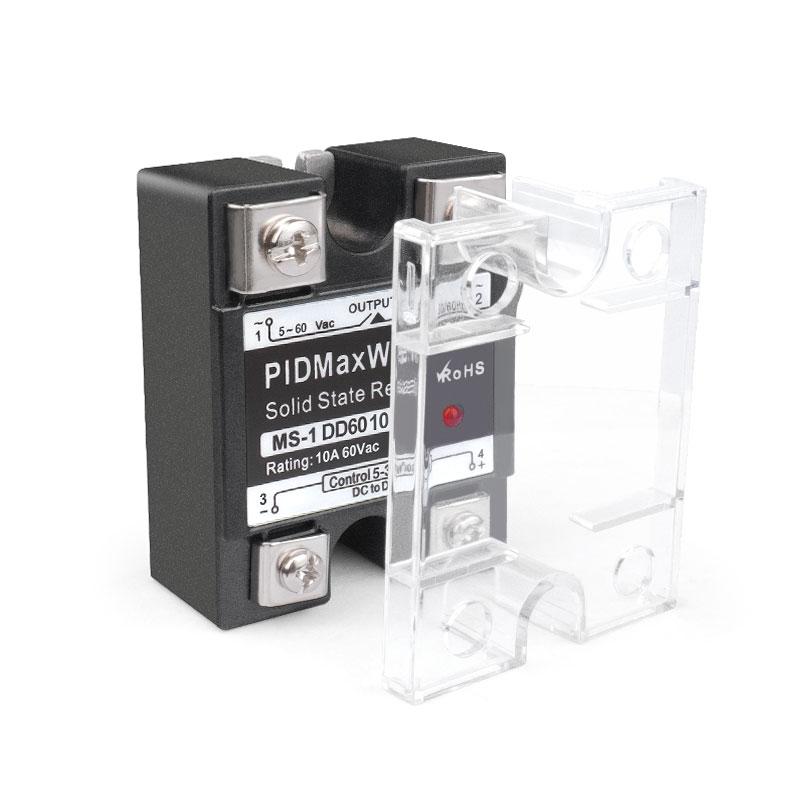

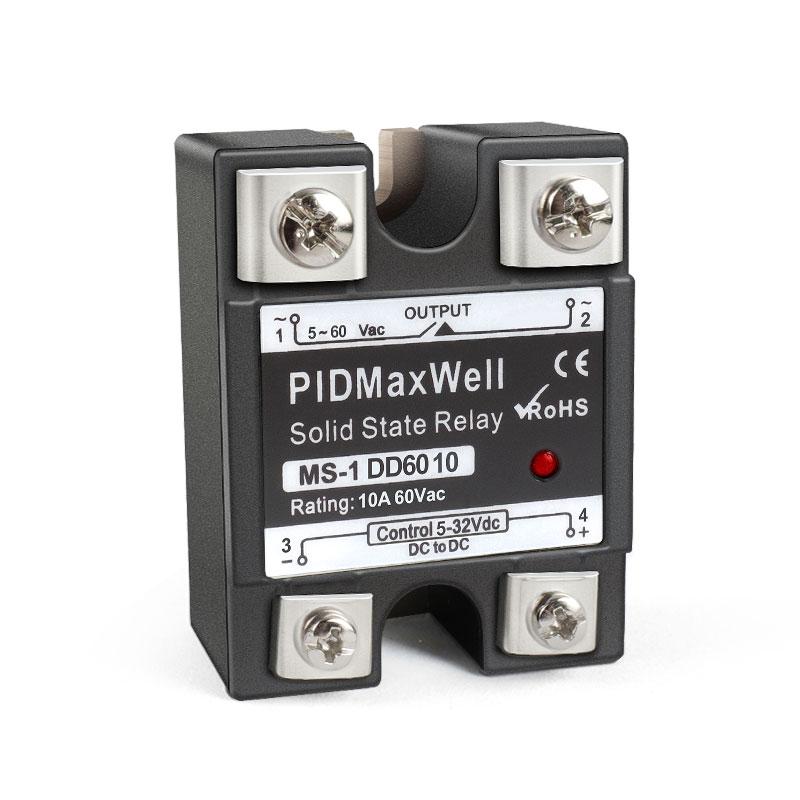

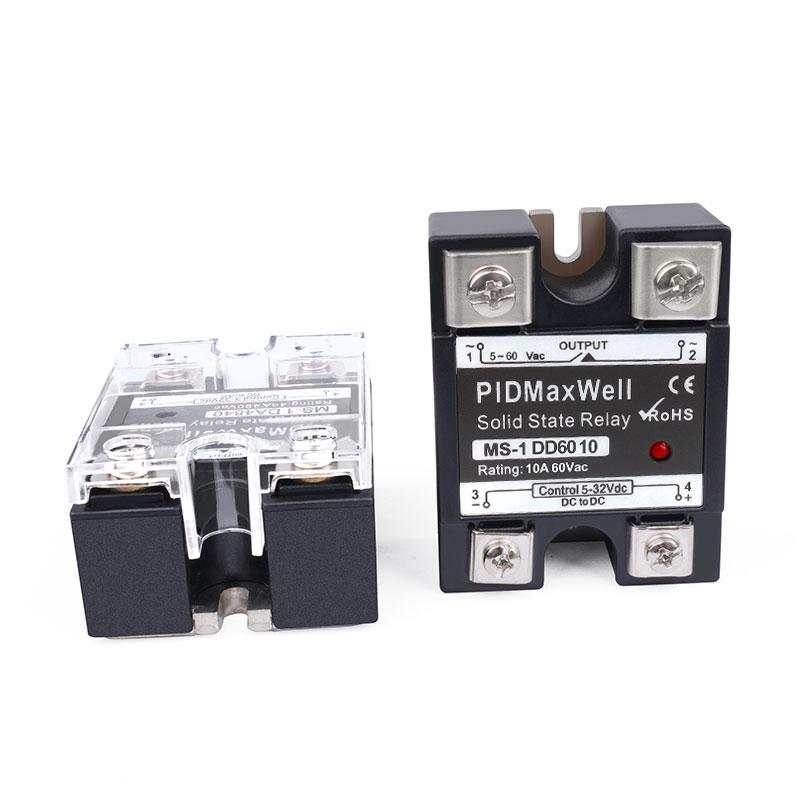

A série Maxwell MS-1DD60 é composta por relés de estado sólido CC-CC monofásicos de alto desempenho, projetados para comutação confiável em aplicações industriais exigentes. Com uma ampla faixa de entrada de controle de 5 a 32 VCC e uma tensão de carga nominal de 60 VCC, este relé compacto para montagem em painel utiliza tecnologia avançada de disparo MOSFET para garantir tempos de resposta rápidos e operação livre de ruídos. Com opções de corrente de carga que variam de 10 A a 120 A, a série MS-1DD60 foi projetada com dimensões físicas uniformes em todos os modelos, simplificando a instalação e o projeto do sistema. Sua robusta carcaça preta e o indicador de processo LED integrado o tornam a escolha ideal para controle preciso em pequenas aplicações de aquecimento, controle de válvulas e outras cargas indutivas ou resistivas. Todos os modelos atendem aos padrões CE e RoHS, garantindo sua adequação para implantação industrial global.

marca:
PIDMaxWell
item nº.:
MS-DD
Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiate
preço de mercado:
$10
preço:
$5
origem do produto:
Made in China
cor:
black
ordem minima:
10 PCS
Peso do Produto:
0.1kg
tempo de espera:
14 days after payment confirmed

inquérito agora

Parâmetro	Valor
Tensão de controle	5–32 VCC
Corrente de controle	5–50 mA CC
Tensão de carga	60 VCC
Carregar opções atuais	10A / 25A / 40A / 60A / 80A / 100A / 120A
Sobre a queda de tensão	< 1,5V
Corrente de fuga desligada	< 2mA
Horário Ligado-Desligado	< 10ms
Rigidez dielétrica	2000 VCA
Resistência de isolamento	500MΩ / 500VDC
Temperatura ambiente	-30°C a +75°C
Indicador	LIDERADO
Peso	0,1 kg
Método de montagem	Montagem em chassi/painel

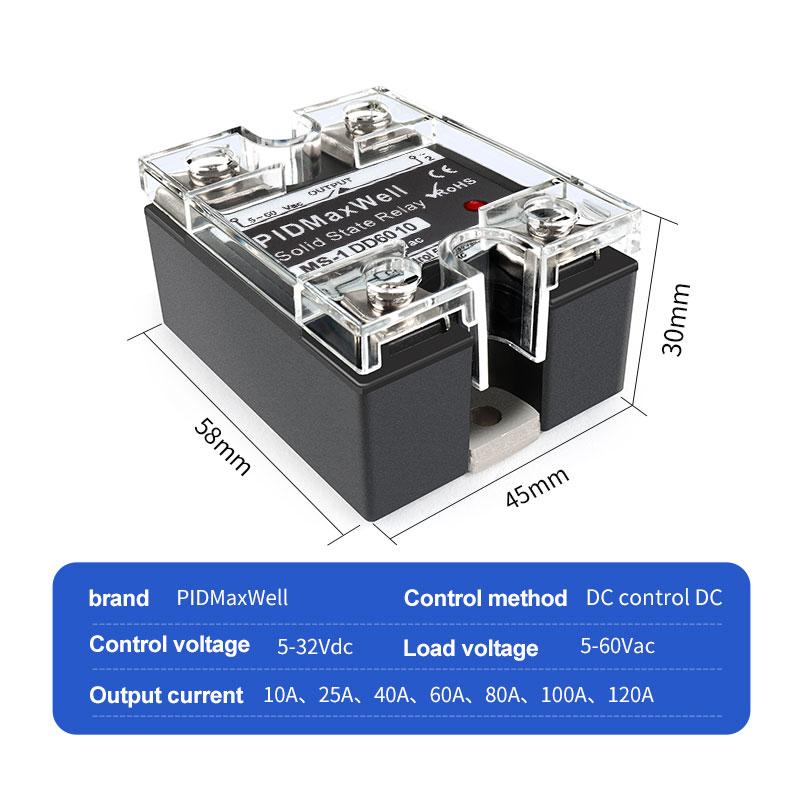

Dimensões (L×P×A)	45 mm × 27,5 mm × 57 mm
Conformidade	CE, RoHS

O código de encomenda segue o seguinte formato: MS – [Tipo] – [Tensão de Carga] – [Amperagem de Carga]

Segmento de código	Descrição	Opções / Valor
EM	Nome da série	Relé de estado sólido Maxwell
1	Tipo de relé	Relé de estado sólido monofásico
DD	Tipo de entrada	Entrada CC para CC, 5–32 VCC
60	Tensão de carga	Carga de 60 VCC
[Amperagem de carga]	Corrente de carga	10 / 25 / 40 / 60 / 80 / 100 / 120 (Amperes)

Exemplo: Exemplo: MS-1DD6040 — Relé de estado sólido CC-CC monofásico, entrada de 5 a 32 VCC, carga de 60 VCC, 40 A.

Lista completa de códigos de encomenda para a série MS-1DD60:

Código do pedido	Descrição
MS-1DD6010	Carga de 10 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD6025	Carga de 25 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD6040	Carga de 40 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD6060	Carga de 60 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD6080	Carga de 80 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD60100	Carga de 100 A, 60 VCC, entrada de controle de 5 a 32 VCC
MS-1DD60120	Carga de 120 A, 60 VCC, entrada de controle de 5 a 32 VCC

Clique no link abaixo para baixar o catálogo e o manual do usuário. MS-1DD60

Catálogo MS-DD

O relé de estado sólido da série MS-1DD60 é altamente versátil e adequado para uma ampla gama de aplicações industriais e comerciais. Sua rápida resposta de comutação e o acionamento baseado em MOSFET o tornam particularmente adequado para pequenos sistemas de aquecimento resistivo, onde o controle preciso de temperatura é fundamental. O relé é igualmente eficaz para comutar cargas indutivas, como válvulas solenoides, motores CC e atuadores lineares em sistemas automatizados de manufatura e controle de processos. Em sistemas alimentados por bateria e sistemas CC de baixa tensão, a entrada de controle de 5 a 32 VCC permite a integração perfeita com microcontroladores, PLCs e outros dispositivos de controle de nível lógico. O formato compacto e padronizado também o torna uma excelente opção para conjuntos de painéis de controle, instrumentação de laboratório e plataformas de automação embarcadas, onde a eficiência de espaço e a uniformidade dos componentes são essenciais.

Pequenos elementos de aquecimento resistivo e sistemas de controle de temperatura
Comutação de válvulas solenoides e atuadores na automação de processos
Controle de motores CC em sistemas de robótica e esteiras transportadoras
Interface de saída para PLC e microcontrolador para cargas CC de baixa tensão.
Comutação de energia para equipamentos de laboratório e teste
Gerenciamento de baterias e controle de sistemas de armazenamento de energia
Automação integrada e painéis de controle para edifícios inteligentes
