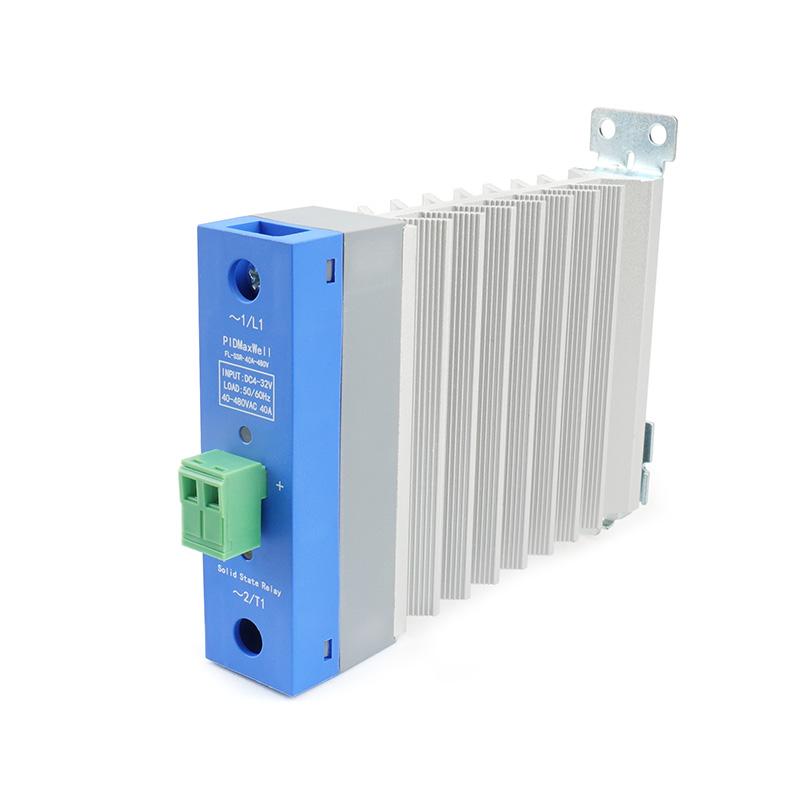

Relé de estado sólido para montagem em trilho DIN

FL-SSR é um relé de estado sólido para montagem em trilho DIN, versão com entrada CC e carga CA, dissipador de calor integrado com SSR, disponível com 10A, 25A, 40A, 55A.

  • marca:

    PIDMaxWell
  • item nº.:

    FL-SSR
  • Forma de pagamento:

    T.T, Credit card, Paypal
  • origem do produto:

    Made in China
  • cor:

    Black with Epoxy resin
  • ordem minima:

    1
  • Peso do Produto:

    250g
  • tempo de espera:

    3-15 days depends on the order

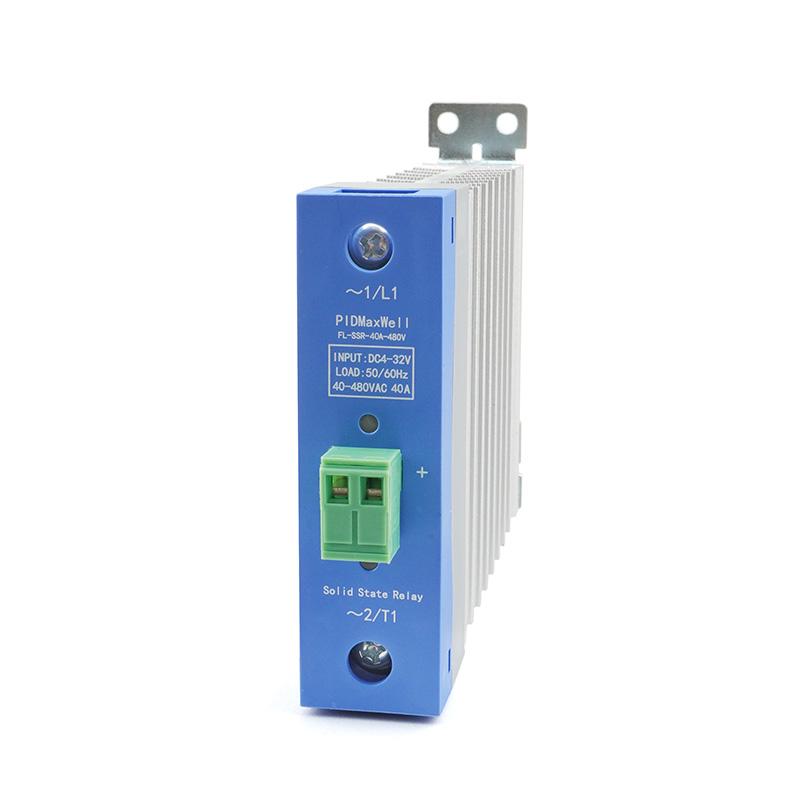

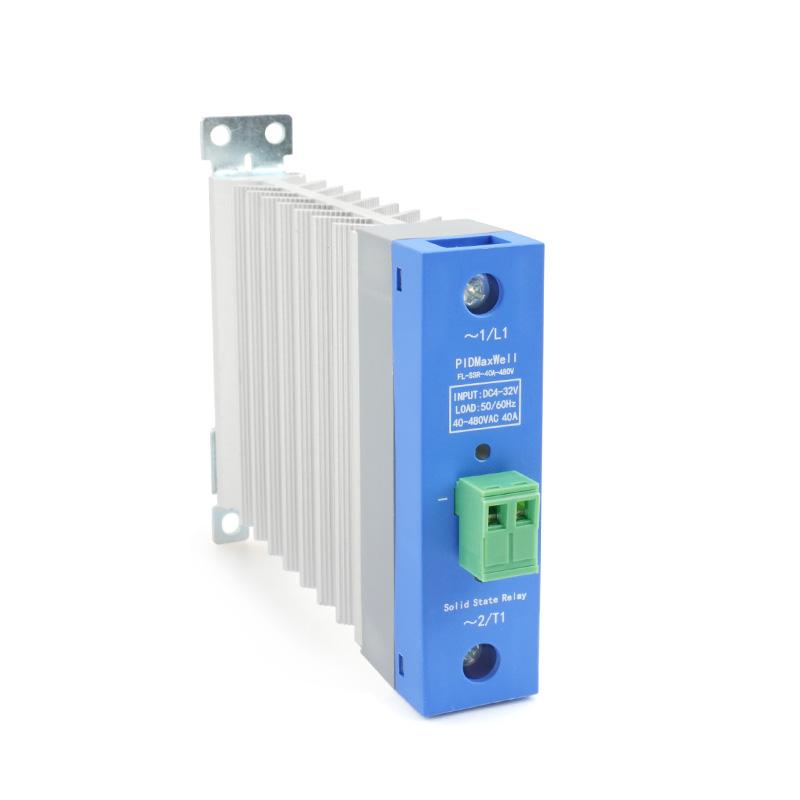

Relé de estado sólido de montagem em trilho DIN tipo fino DC para AC

-Principais características

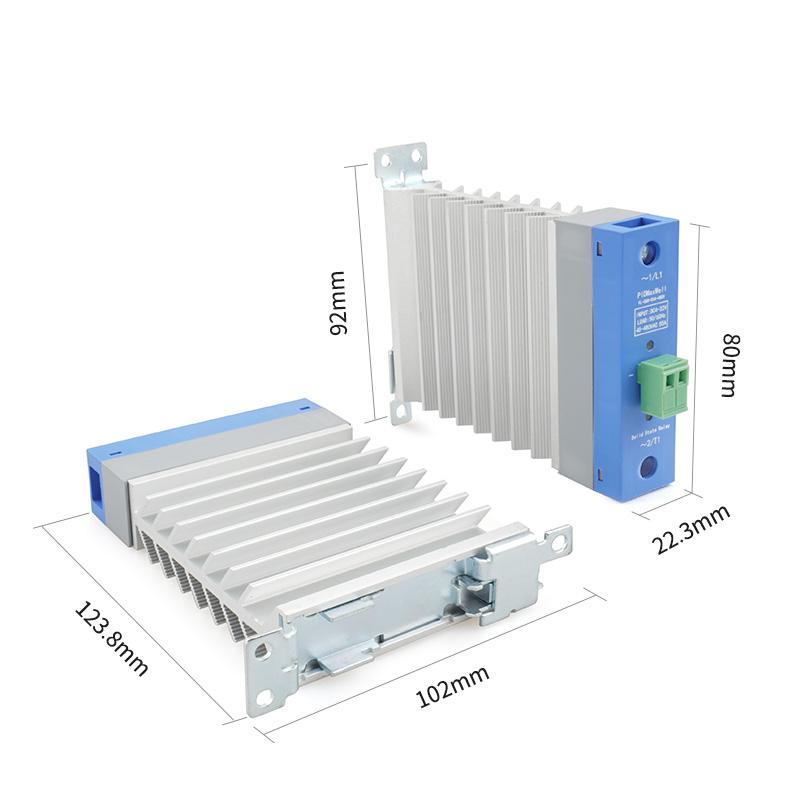

● Relé de estado sólido tipo fino, largura de 22,3 mm, dissipador de calor integrado

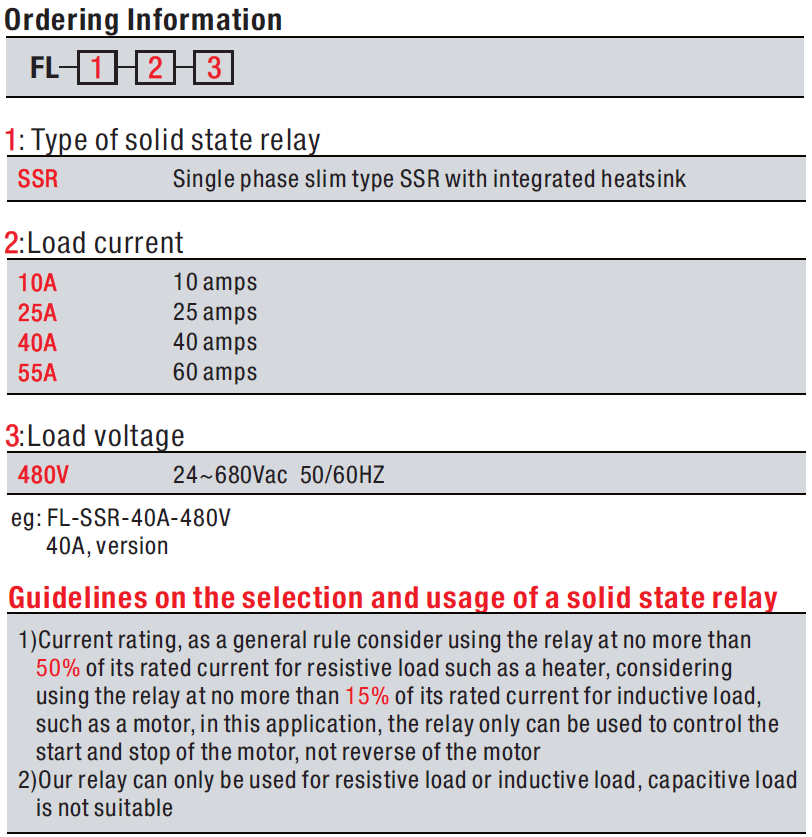

● Entrada 4-32 Vdc, classificação opcional de 10 A, 25 A, 40 A, 55 A
● Relé de estado sólido para montagem em trilho DIN
● Carga de 480 Vca
● Indicador de operação LED
● Encapsulado em resina epóxi.
● OEM e marca própria disponíveis mediante solicitação
● Rigidez dielétrica de 2500 V entre entrada e saída
● Gatilho de cruzamento por zero
● Ideal para cargas resistivas, como aquecedores

Clique no link abaixo para baixar o catálogo e o manual do usuário

O que é um sistema de montagem em trilho DIN?

O trilho DIN é um trilho metálico padrão utilizado para a montagem de diversos equipamentos de controle industrial, como fontes de alimentação, disjuntores e controladores lógicos programáveis (CLPs). O nome "DIN" vem do Instituto Alemão de Normalização (Deutsches Institut für Normung). O tipo mais comum é o trilho "top hat" (TS35) de 35 mm de largura, em conformidade com a norma IEC/EN 60715. Este sistema permite que módulos de diferentes fornecedores sejam montados lado a lado de forma flexível, organizada e acessível.

  • Quais são as vantagens de usar um SSR de montagem em trilho DIN?
    A principal vantagem é a modularidade e a flexibilidade. São projetados para fácil instalação e organização organizada dentro de painéis de controle industriais, permitindo a montagem simples lado a lado de diferentes dispositivos. O design também costuma permitir fiação direta e oferece boa proteção física.

  • Quais especificações principais devo procurar?
    Ao selecionar um SSR para montagem em trilho DIN, você deve prestar muita atenção aos seguintes parâmetros, que normalmente podem ser encontrados na folha de dados do produto:

    • Classificação de corrente de carga: a corrente CA ou CC máxima que a saída pode alternar (por exemplo, 10 A, 25 A, 60 A).

    • Classificação de tensão de carga: a tensão da carga que está sendo controlada (por exemplo, 48-600 V CA, 1-200 V CC).

    • Tensão de controle: A tensão necessária para ativar o relé (por exemplo, 4-32 V CC, 90-280 V CA/CC).

    • Tipo de saída: as saídas CA geralmente são de "cruzamento por zero" para reduzir a corrente de pico, enquanto as saídas CC são "aleatórias" ou de "ativação instantânea".

  • Há alguma consideração especial sobre a instalação?

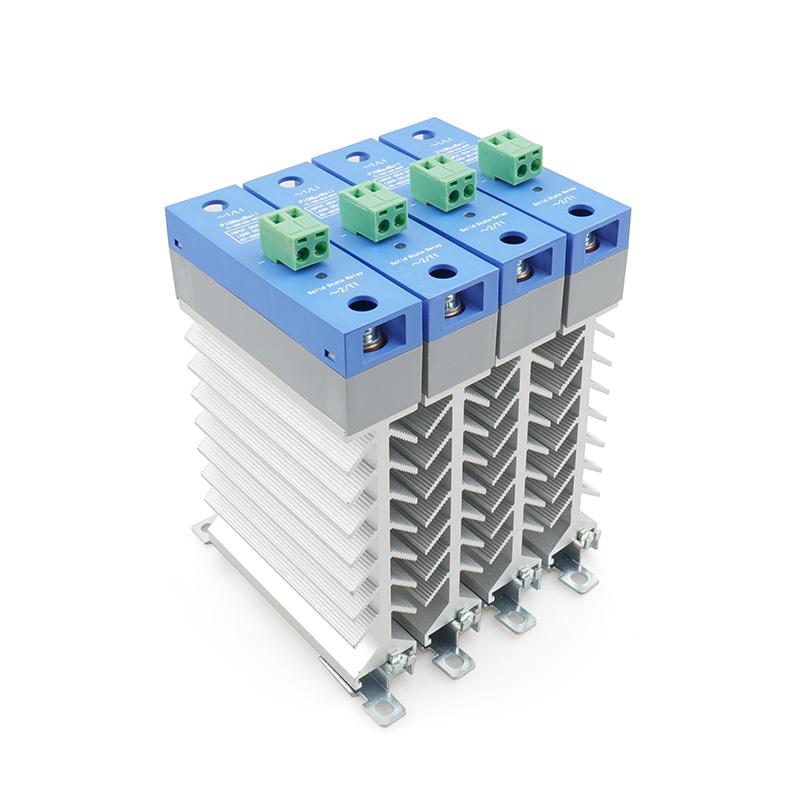

    Sim, o gerenciamento térmico é fundamental. A corrente nominal máxima geralmente depende da temperatura ambiente e das condições de instalação. Por exemplo, um relé pode ser classificado para 35 A a 40 °C, mas esse valor diminui à medida que a temperatura ambiente aumenta. Alguns modelos de maior potência vêm com um ventilador integrado para auxiliar na dissipação de calor. Além disso, quando vários relés são montados próximos uns dos outros ("close-gapping"), sua capacidade de condução de corrente pode ser reduzida, um fator conhecido como "derating".

  • Quais são algumas aplicações típicas?
    Os SSRs de montagem em trilho DIN são versáteis e comumente usados em:

    • Fornos e aquecedores industriais

    • Equipamentos de moldagem por injeção de plástico

    • Controle de Motores (Bombas, Transportadores)

    • Equipamentos de cozinha profissional

    • Sistemas de controle de iluminação

    • Sistemas HVAC&R
