A série Maxwell SCR-7 é um regulador de potência digital trifásico inteligente e avançado, projetado para o controle preciso e confiável de cargas de aquecimento resistivo em aplicações industriais. Com um design totalmente integrado, combina o módulo SCR, dissipador de calor de alta eficiência e ventiladores de refrigeração em uma única unidade compacta. A série SCR-7 apresenta um display digital completo para monitoramento em tempo real da relação de saída, alarmes de temperatura e status de fase. Com suporte para múltiplos sinais de entrada analógicos (incluindo 4-20mA, 0-10VDC e 0-5VDC) e comunicação opcional RS-485 Modbus RTU, integra-se perfeitamente a sistemas de controle automatizados e PLCs modernos. Recursos de proteção integrados, como partida suave, detecção automática de fase e alarmes de sobretemperatura, garantem máxima segurança e longevidade tanto para o regulador quanto para a carga conectada.
marca:
PIDMaxWellitem nº.:
SCR-7Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$300preço:
$200origem do produto:
Made in Chinaordem minima:
10Peso do Produto:
2kgtempo de espera:
14 days after payment confirmedcodigi ordenado :
SCR-6Principais características
|

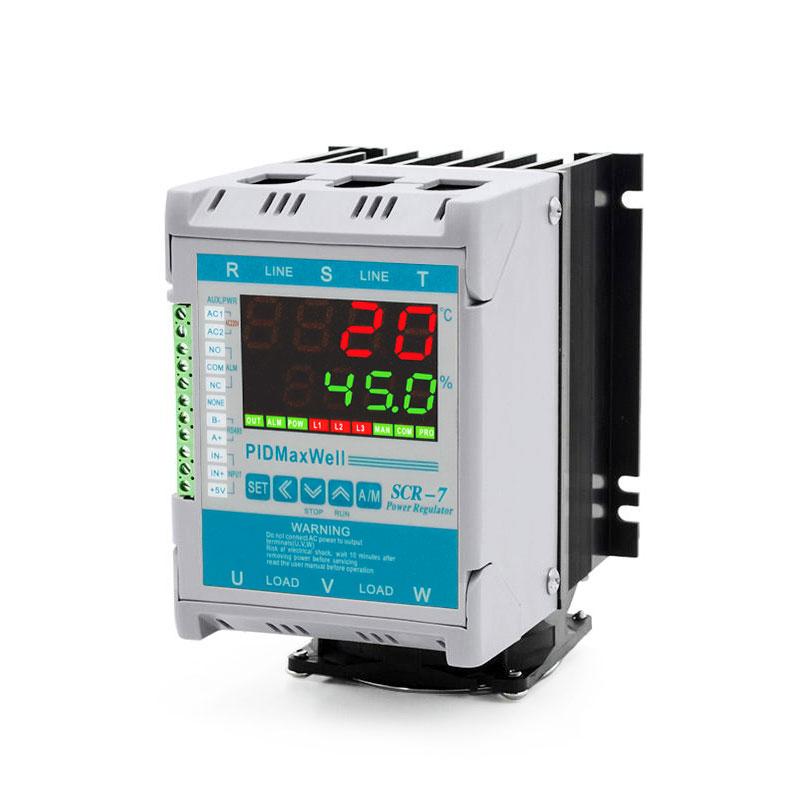

Controle Digital Inteligente |
O visor LED integrado proporciona uma visualização clara da percentagem de saída, ausência de fase e alarmes do sistema em tempo real. |
|
Compatibilidade de entrada versátil |
Aceita uma ampla gama de sinais de controle: 0-10mA, 0-20mA, 4-20mA, 0-5VDC, 1-5VDC, 2-10VDC e 0-10VDC. |
|
Mecanismos de proteção avançados |
A partida suave ajustável evita picos de corrente; a detecção automática de fase e o alarme de sobretemperatura com saída de relé protegem o sistema. |
|
Configuração de carga flexível |
Totalmente compatível com configurações de carga resistiva Delta e Estrela, para máxima flexibilidade de instalação. |
|
Pronto para integração de rede |
A comunicação opcional RS-485 Modbus RTU permite monitoramento remoto, registro de dados e controle centralizado via IHM ou SCADA. |
|
Limites de saída personalizáveis |
Limiares de saída máximos (OPH) e mínimos (OPL) configuráveis permitem uma calibração precisa para requisitos específicos do processo. |
|

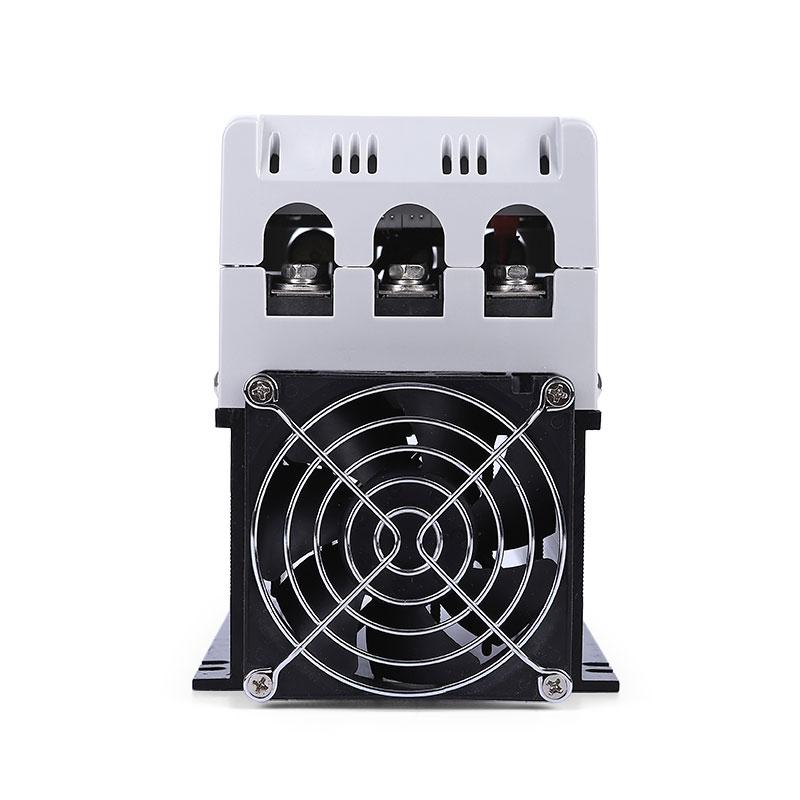

Design integrado tudo-em-um |
O dissipador de calor integrado e as ventoinhas de refrigeração com detecção de temperatura eliminam a necessidade de acessórios externos para gerenciamento térmico. |
|
Modo automático/manual e controle de ligar/desligar |
O prático botão A/M no painel frontal e a função de ligar/desligar proporcionam um controle operacional flexível para comissionamento e manutenção. |
Especificações técnicas
| Parâmetro | Especificação |
|
Fase de carga |
Trifásico |
|
Tensão de carga nominal |
200~480 VCA (50/60 Hz selecionável) |
|
Fonte de alimentação auxiliar |
220 VCA (Padrão) / 12-24 VCC (Opcional) |
|
Opções atuais avaliadas |
40A, 60A, 75A, 100A |
|
Opções de sinal de entrada |
0-10mA, 0-20mA, 4-20mA, 0-5VDC, 1-5VDC, 2-10VDC, 0-10VDC |
|
Compatibilidade do tipo de carga |
Carga resistiva apenas |
|
Conexão de carga |
Delta ou Estrela (o fio neutro NÃO deve ser conectado na configuração Estrela) |
|
Comunicação |
RS-485 Modbus RTU (Opcional, código M) |
|
Saída de alarme |
Saída de relé de sobretemperatura — NA / COM / NF (Opcional, código M) |
|
Partida suave (BUF) |
Faixa ajustável de 0,0 a 100,0 (0 = rampa de 10 segundos; 100 = desativado) |
|
Saída mínima (OPL) |
Configurável — nível de saída independentemente da entrada. |
|
Potência máxima (OPH) |
Configurável — potência máxima de saída independente da entrada. |
|
Detecção de Fase |
Automático (indicadores de ausência de fase L1, L2, L3) |
|

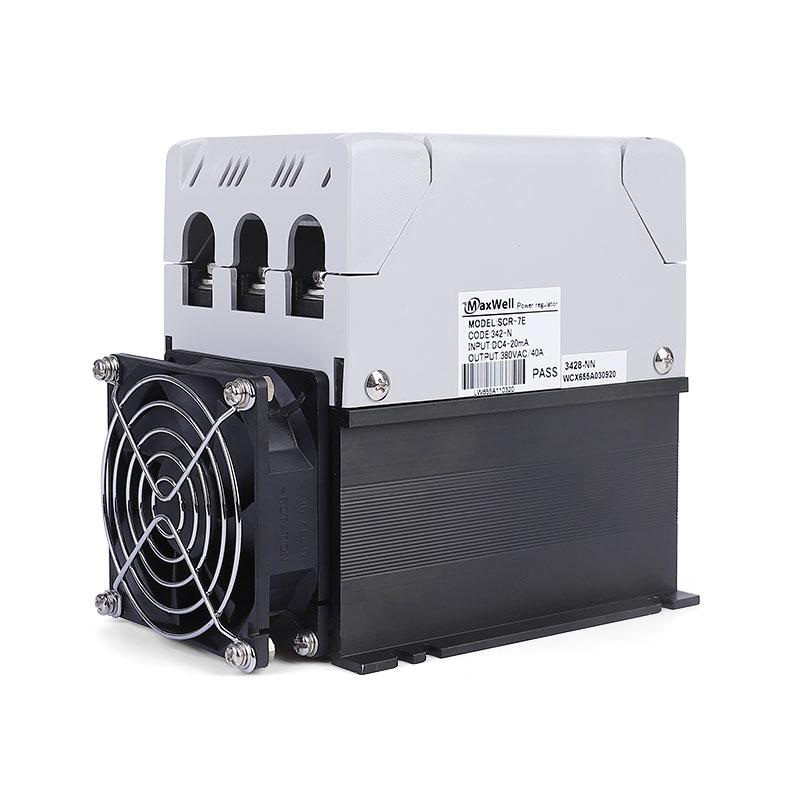

Método de resfriamento |
Dissipador de calor integrado com ventoinhas de refrigeração com controle de temperatura |
|

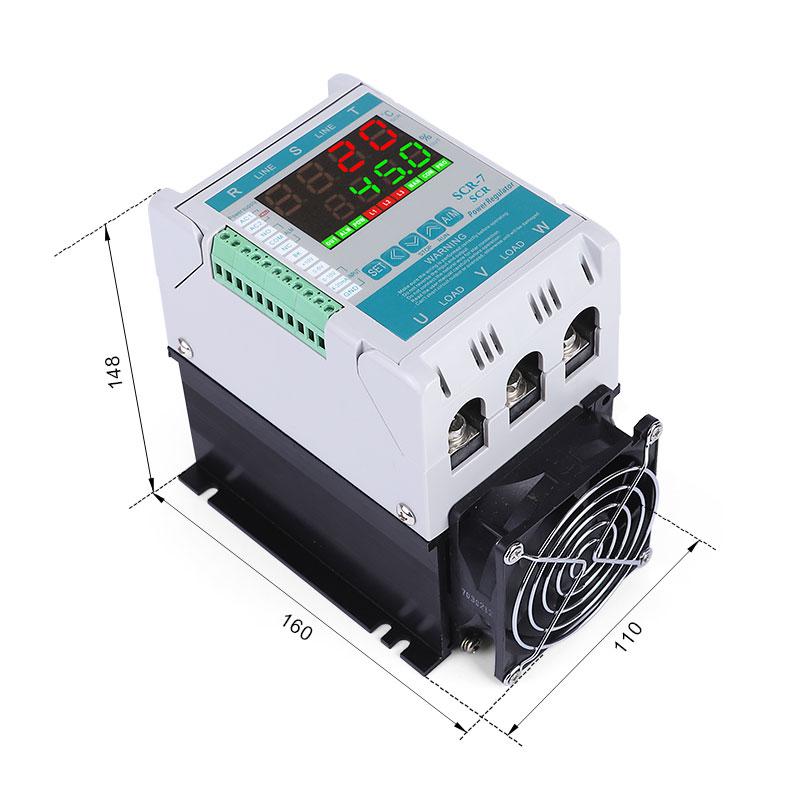

Dimensões (L×P×A) |
160 mm × 110 mm × 148 mm |
|
Distância máxima de conexão RS-485 |
3.900 pés (aproximadamente 1.200 m) |

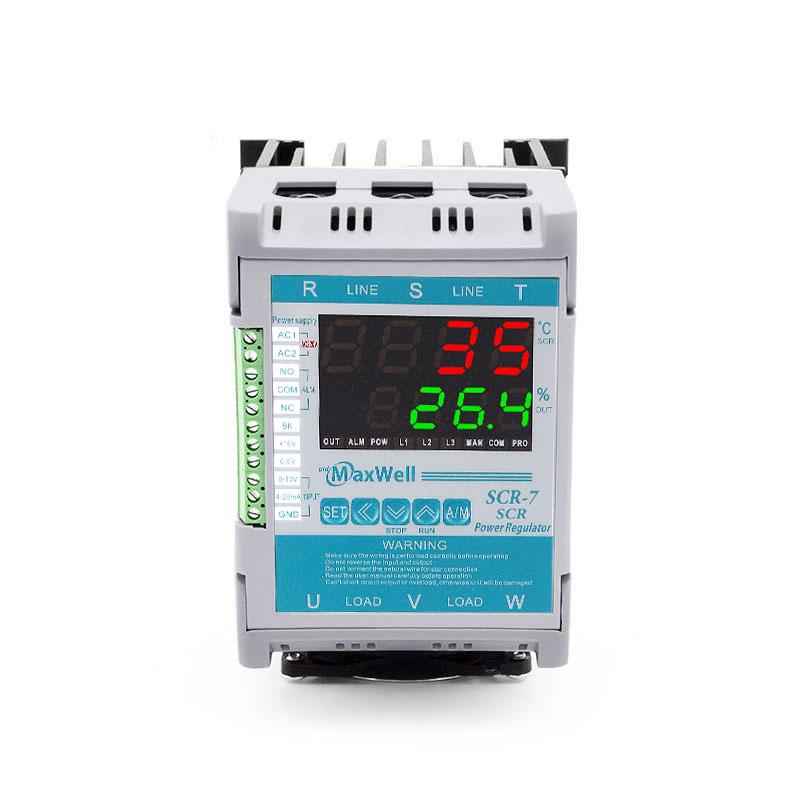

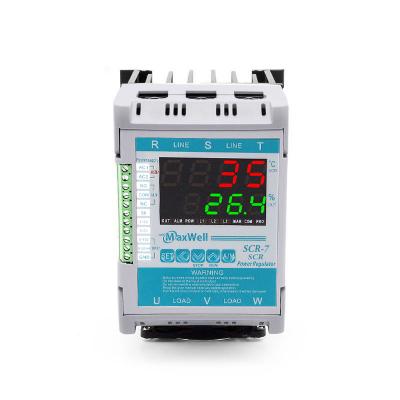

Indicadores e controles do painel
|
Rótulo |
Tipo |
Função |
|
FORA |
Indicador |
A frequência de intermitência indica a proporção de saída atual. |
|
AL1 |
Indicador |
Indicador de alarme de sobretemperatura |
|
prisioneiro de guerra |
Indicador |
Indicador de alimentação de energia |
|
L1/L2/L3 |
Indicador |
Indicadores de ausência de fase — acendem quando a respectiva fase está ausente. |
|
DEFINIR |
Chave |
Entre no modo de configuração e ajuste de parâmetros. |
|
◀ |
Chave |
Tecla Shift esquerda — desloca a unidade de exibição |
|
▼ (mantenha pressionado por 3 segundos) |
Chave |
Interrompa a operação do SCR |
|
▲ (manter pressionado por 3 segundos) |
Chave |
Execute o SCR após a parada. |
|
SOU |
Chave |
Alternar entre os modos de operação Automático e Manual |
SCR - [1] [2] [3] [4] [5] [6] [7]
|
Código |
Parâmetro |
Opções |
|
SCR |
Categoria de produto |
Regulador de potência SCR |
|
[1] |
Tipo de série |
Regulador SCR digital inteligente da série 7:7 |
|
[2] |
Fase de carga |
3: Sistema de carga trifásico |
|
[3] |
Corrente de carga |
4: 40A | 6: 60A | 7: 75A | 12: 100A |
|
[4] |
Alimentação auxiliar |
2: 220 VCA | D: 12-24 VCC |
|
[5] |
Sinal de entrada |
1: 0-10mA | 2: 0-20mA | 8: 4-20mA | 5: 0-5VDC | 6: 0-10VDC | 7: 1-5VDC | 3: 2-10VDC |
|
[6] |
Alarme de sobretemperatura |
N: Sem alarme | M: Com 1 saída de relé de alarme |
|
[7] |
Comunicação |
N: Sem RS-485 | M: Com RS-485 Modbus RTU |
Exemplo 1: SCR-7-3628-MM — Série 7, trifásico, 60A, alimentação auxiliar de 220VAC, entrada de 4-20mA, com alarme de sobretemperatura e comunicação RS-485 Modbus RTU.
Exemplo 2: SCR-7-3128-NN — Série 7, sistema trifásico de 4 fios, 100A, alimentação auxiliar de 220VAC, entrada de 4-20mA, sem alarme, sem comunicação RS-485.
Observações importantes:
Clique no link abaixo para baixar o catálogo do regulador de potência SCR-7.
| Catálogo -(SCR-7) |
|
Este vídeo demonstra um teste que realizamos no regulador de potência trifásico SCR da Maxwell. Os instrumentos que você pode ver imediatamente são um osciloscópio, que exibe a onda quadrada da carga, e um gerador de sinais padrão, que gera sinais de entrada de 4 a 20 mA, que é o instrumento que nosso engenheiro de testes segura na mão. Alimentamos o SCR com uma pequena entrada e a aumentamos gradualmente. Como você pode ver no vídeo, as luzes ficam mais brilhantes à medida que a entrada aumenta. O voltímetro mostra a tensão de cada fase, que aumenta de 0 V até aproximadamente 380 Vca. Outros recursos, como partida suave, saída mínima e máxima, controle manual e proteção contra sobretemperatura, também estão disponíveis neste SCR. A comunicação Modbus RS-485 também está disponível.
O regulador de potência inteligente da série SCR-7 foi projetado especificamente para o controle de temperatura de alta precisão em aplicações de aquecimento industrial. Seu design robusto, interface digital e capacidade de comunicação RS-485 o tornam a escolha ideal para uma ampla gama de ambientes industriais exigentes. A unidade é particularmente adequada para aplicações que requerem fornecimento de energia estável e sem picos de tensão, onde a função de partida suave e os limites de saída configuráveis oferecem proteção essencial para elementos de aquecimento sensíveis.
