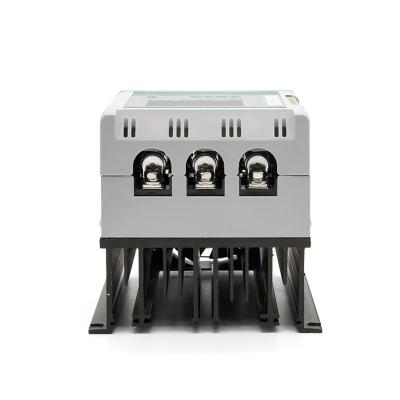

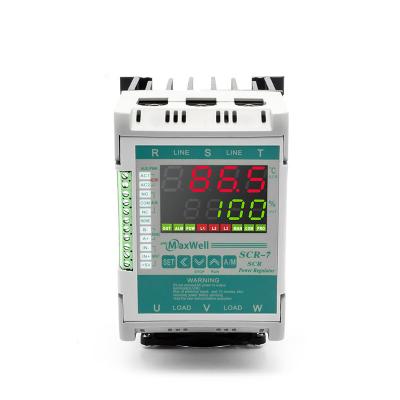

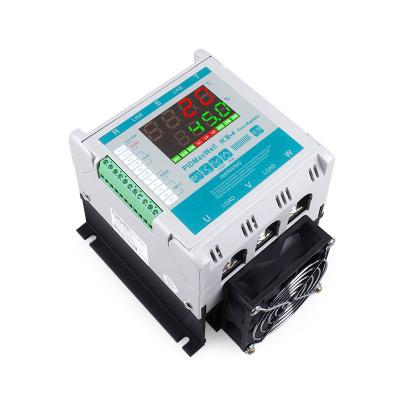

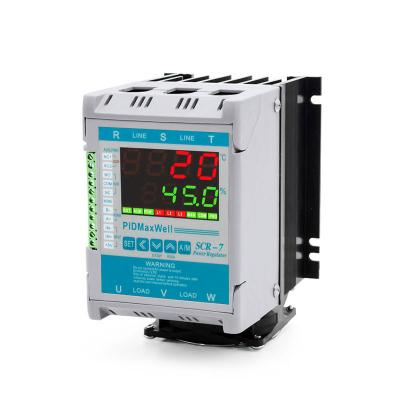

Regulador de energia SCR de display digital inteligente

Display Digital Inteligente Regulador de Potência SCR

-Regulador de potência trifásico, detecção automática de fase
-Função de partida suave para proteger SCR e carga contra corrente de pico
-Display integrado com vários indicadores LED para exibição de status e erro
-Dissipador de calor e ventiladores integrados com detecção de temperatura
-Over alarme de temperatura, proteção de saída após alarme ligado (exceto SCR-51)
- Saída máxima e mínima configurável
- Controle automático/manual de transferência sem solavancos (exceto SCR-51)
- Função Run/Stop
- Comunicação Modbus RTU RS-485 opcional
- Tensão de carga nominal 110~480Vac 50/60HZ
-A fonte de alimentação para o SCR funcionar é 100-240Vac
-Entrada, 0-10Vdc, 4-20mA, 0-5Vdc, 1-5Vdc, 2-10Vdc, 0-20mA, 0-10mA
-O SCR só funciona com carga resistiva, não pode trabalhar com carga capacitiva ou carga indutiva

Cuidados e notas

- O fusível rápido deve ser implantado no sistema para proteger o SCR - O SCR

não funcionará se a carga for inferior a 0,5 A ou sem carga
- Muito calor será gerado quando o SCR operar, a temperatura ambiente deve ser inferior a 50 ℃ , os ventiladores integrados serão ativados se a temperatura no dissipador de calor SCR for superior a 60 ℃ , se o ambiente for superior a 60 ℃ , ventiladores adicionais devem ser instalados no gabinete de controle para ajudar no resfriamento. Caso contrário, o mecanismo de autoproteção será acionado e a saída será encerrada.
-O parafuso deve ser fixado com segurança na entrada e na saída, caso contrário, o calor excessivo será acumulado no parafuso e resultará em danos ao SCR

Diagrama de conexão



Tamanho e dimensão



Descrição do painel
