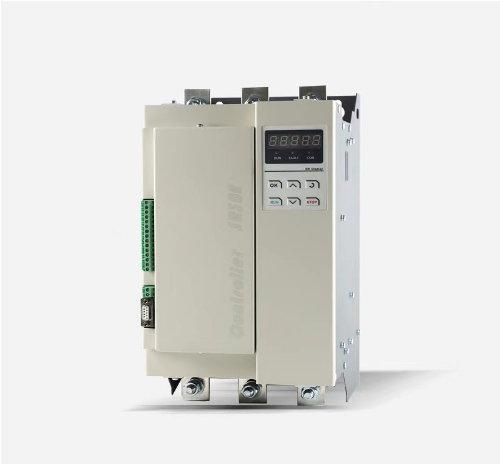

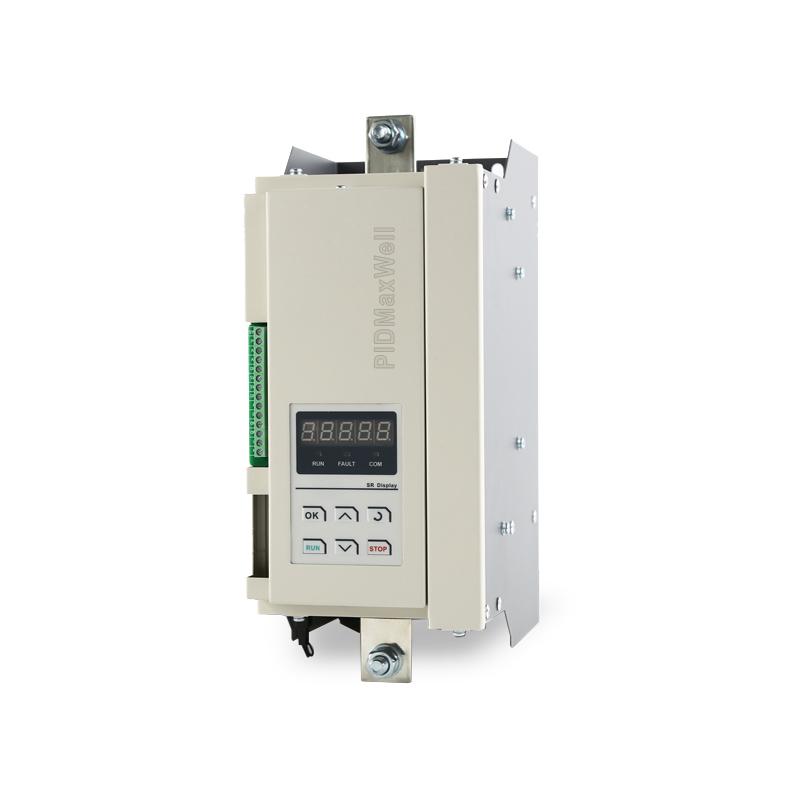

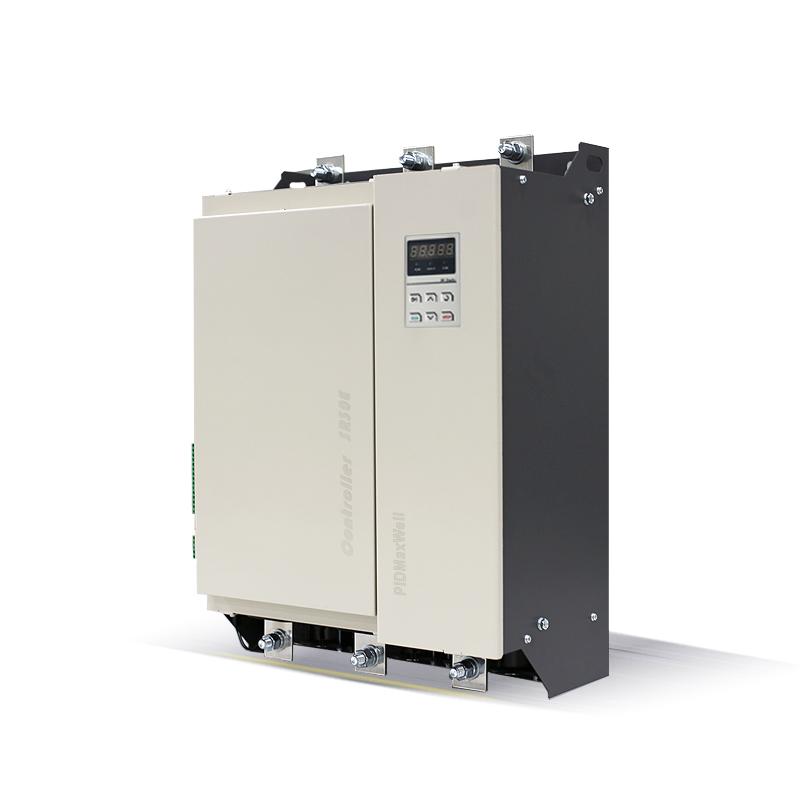

Regulador de potência SCR trifásico avançado

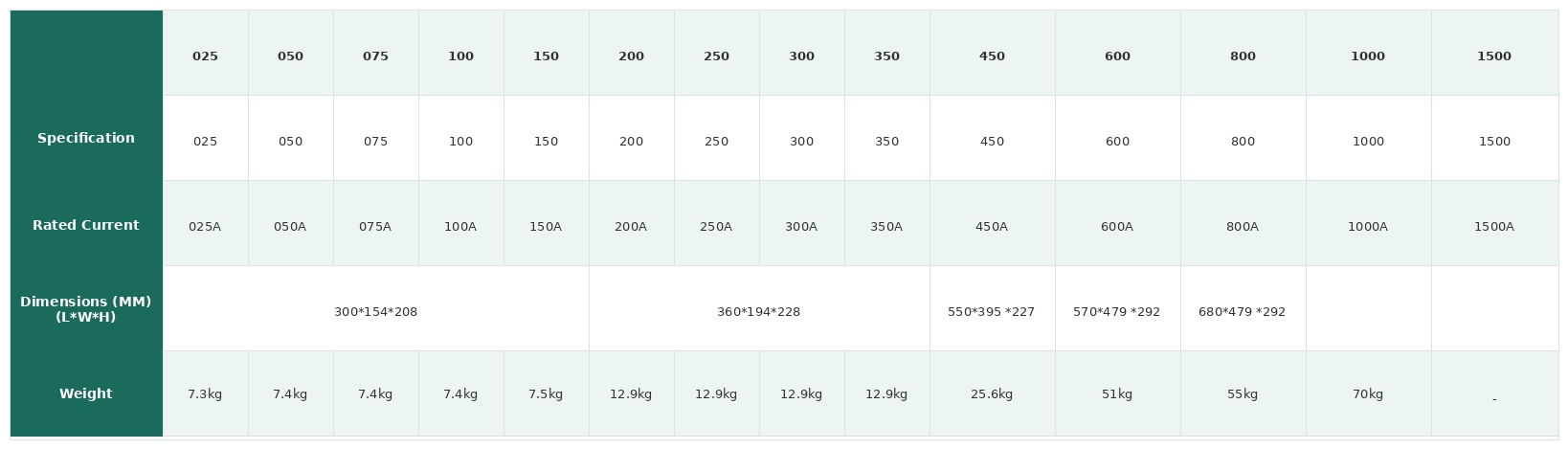

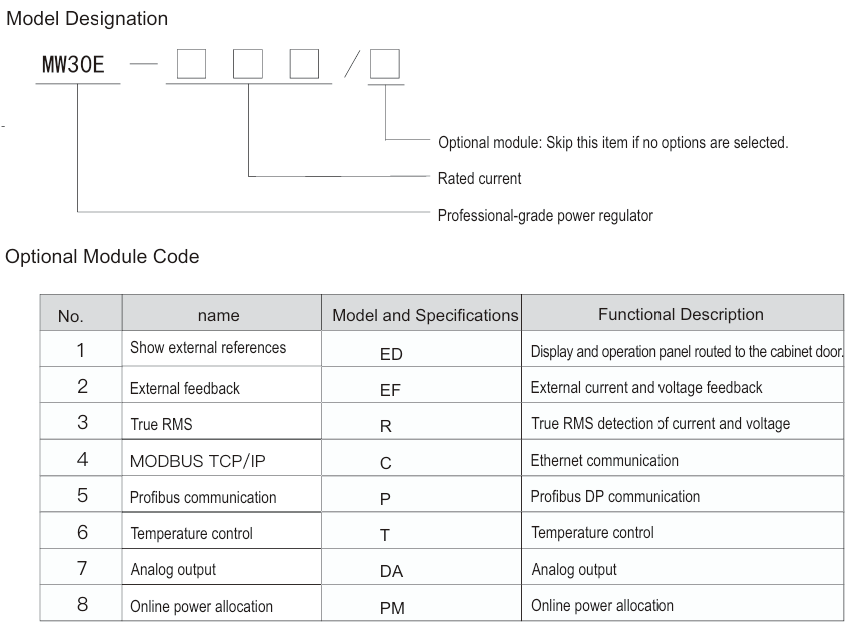

1. Informações de Pedido



2. Exemplo de Pedido

MW30E-250-P--- série MW30E, 250 amperes, com comunicação Profibus DP

3. Informações detalhadas que precisamos para que possamos escolher o SCR correto para sua aplicação

--Por favor, identifique o tipo de carga: é uma carga resistiva como aquecedores, lâmpadas IR, ou uma carga indutiva como transformador?
--Qual é a potência total da sua carga, neste artigo, vamos usar um exemplo prático, digamos que temos um sistema de aquecimento de 36KW, fonte de 400V
--Qual é o seu circuito elétrico? seria Delta, Estrela (Wye) ou Estrela com fio neutro
--Para um aquecedor típico de 36KW, fonte de 400V em configuração Estrela, a corrente de fase será de 52,17 amperes
--Para o SCR da série MW30E, o modelo correto seria MW30E-075, um SCR de 75 amperes dará conta do trabalho, temos a versão de 50 amperes, mas 52,17 já excede a classificação, então a melhor escolha seria 75 amperes
--Uma das características únicas do nosso MW30E é que o SCR pode ser usado até 100% de sua classificação, a política de derating de 50%, 40% não é necessária para o nosso SCR MW30E
--Por favor, faça o download do arquivo PDF abaixo para ter uma melhor compreensão da relação entre tensão de fase, corrente de fase e tensão de linha, corrente de linha em diferentes circuitos elétricos.

[PDF] Como calcular sua corrente de fase para selecionar o SCR correto

Documentos e Downloads

[PDF] Catálogo e manual do usuário MW30E

Q: Para que tipos de cargas o MW30E é adequado?
A: O MW30E é um regulador de potência altamente versátil adequado para cargas resistivas, indutivas e capacitivas, dependendo do modo de controle selecionado. Ele é ideal para elementos de aquecimento industriais, transformadores (controle do lado primário/secundário) e aplicações de fusão por indução.

Q: O MW30E suporta controle de corrente constante ou tensão constante?
A: Sim, o MW30E possui ajuste PID de malha fechada avançado que permite manter tensão de saída constante, corrente de saída constante ou potência de saída constante, compensando automaticamente flutuações da tensão da rede ou mudanças na impedância da carga.

 Q: Posso conectar o MW30E ao meu sistema PLC ou SCADA existente?
A: Absolutamente. O MW30E vem de série com uma interface de comunicação RS-485 compatível com o protocolo Modbus-RTU. Módulos de expansão opcionais também estão disponíveis para comunicação Ethernet e Profibus DP.

 Q: Como o modo de controle de passagem por zero beneficia minha aplicação?
A: O controle por passagem por zero liga e desliga a energia precisamente quando a tensão AC cruza o zero. Isso reduz significativamente a distorção harmônica e a interferência eletromagnética (EMI), mantendo um fator de potência próximo de 1, tornando-se uma excelente escolha para cargas puramente resistivas.

Q: O que acontece se o regulador superaquecer ou sofrer sobrecorrente?
A: O MW30E está equipado com sistemas de proteção abrangentes. Se a corrente exceder 125% do valor nominal, ele acionará um alarme de sobrecorrente e tomará medidas de proteção. Da mesma forma, se a temperatura do tiristor exceder 85°C, a unidade emitirá um alarme e interromperá a saída para evitar danos térmicos.

Q: O painel de exibição pode ser montado externamente na porta do gabinete?
A: Sim, um painel de exibição e operação externo opcional (código do módulo ED) está disponível. Ele pode ser conectado via um cabo de rede padrão (até 4 metros) e montado na porta do gabinete para observação de dados em tempo real e configuração de parâmetros sem abrir o invólucro.

Q: O que é a função de "Alocação de Potência Online" mencionada no catálogo?
A: A alocação de potência online é um recurso avançado opcional projetado para sistemas com múltiplos reguladores de potência. Ela sincroniza a distribuição de energia entre dispositivos conectados para evitar picos de consumo simultâneos, melhorando a continuidade da corrente no barramento e reduzindo a carga geral na infraestrutura elétrica.

Q: Quais são os métodos de disparo de SCRs?
A: Existem dois métodos para o disparo de controladores de potência SCR: passagem por zero e controle por ângulo de fase. Nem todos os SCRs podem ser acionados por ambos os métodos, e algumas situações determinam o método necessário. Aquecedores típicos e tradicionais são feitos com fio de nicromo, que suporta tanto o disparo por passagem por zero quanto por ângulo de fase. Isso lhe dá flexibilidade ao selecionar um SCR para o seu sistema.
Por favor, baixe um arquivo do Word abaixo para uma explicação detalhada sobre os modos de disparo de um SCR, os prós e contras dos diferentes modos de disparo

[WORD]Q: Quais são os métodos de disparo de SCRs ?
