Regulador de potência SCR trifásico para aquecedor

Exemplo de pedido: SCR-51-3428-NN (série SCR-51, entrada de 4-20mA, 40 amperes)
SCR-51-3626-NN (Série SCR-51, entrada 0-10Vdc, 60 amperes)

Clique no link abaixo para baixar o catálogo e o manual do usuário do regulador de potência SCR-51.

Catálogo e manual do usuário (SCR-51)

Este vídeo demonstra um teste que realizamos no regulador de potência trifásico SCR da Maxwell. Os instrumentos que você pode ver imediatamente são um osciloscópio, que exibe a onda quadrada da carga, e um gerador de sinais padrão, que gera sinais de entrada de 4 a 20 mA, que é o instrumento que nosso engenheiro de testes segura na mão. Alimentamos o SCR com uma pequena entrada e a aumentamos gradualmente. Como você pode ver no vídeo, as luzes ficam mais brilhantes à medida que a entrada aumenta. O voltímetro mostra a tensão de cada fase, que aumenta de 0 V até aproximadamente 380 Vca. Outros recursos, como partida suave, saída mínima e máxima, controle manual e proteção contra sobretemperatura, também estão disponíveis neste SCR. A comunicação Modbus RS-485 também está disponível.

1. O que é um regulador de potência SCR?
   Um regulador de potência SCR (também conhecido como controlador SCR ou controlador de potência de tiristor) é um dispositivo eletrônico de estado sólido usado para controlar a tensão CA e, consequentemente, a potência fornecida a uma carga (como um elemento de aquecimento, motor ou lâmpada) por meio de retificadores controlados de silício (SCRs). Série SCR-51 Funciona apenas com cargas resistivas e foi projetado para atender clientes que buscam uma solução econômica para cargas resistivas.
2. Devo especificar a entrada ao fazer o pedido do SCR?

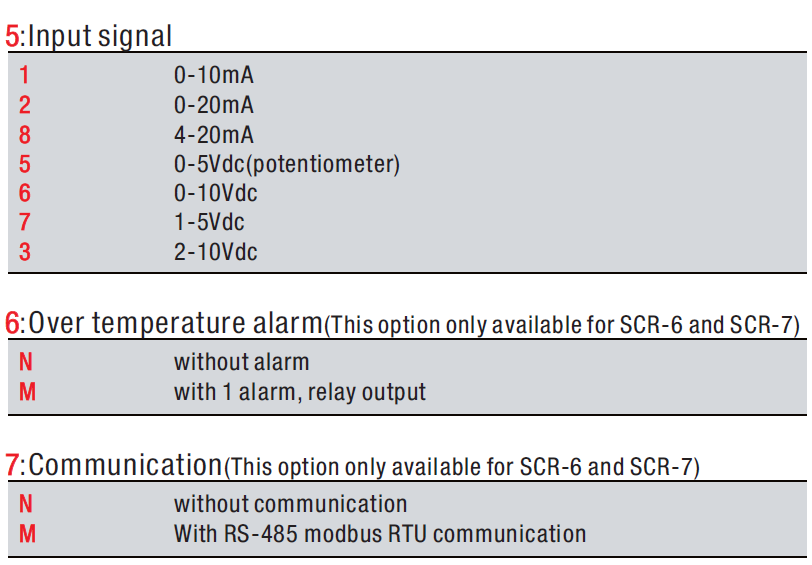

   Sim, especifique a entrada de acordo com as informações do pedido ao encomendar esta unidade. A entrada é fixa após selecionada e pode ser de 4-20mA, 0-10Vdc, 0-5V ou potenciômetro.
3. Quais são as diferentes opções de corrente para o regulador?
   O regulador da série SCR-51 oferece 4 opções de corrente: 40 amperes, 60 amperes, 75 amperes e 100 amperes.
4. As dimensões físicas são as mesmas para as diferentes opções de corrente?

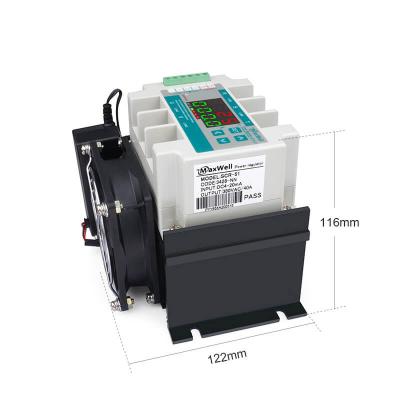

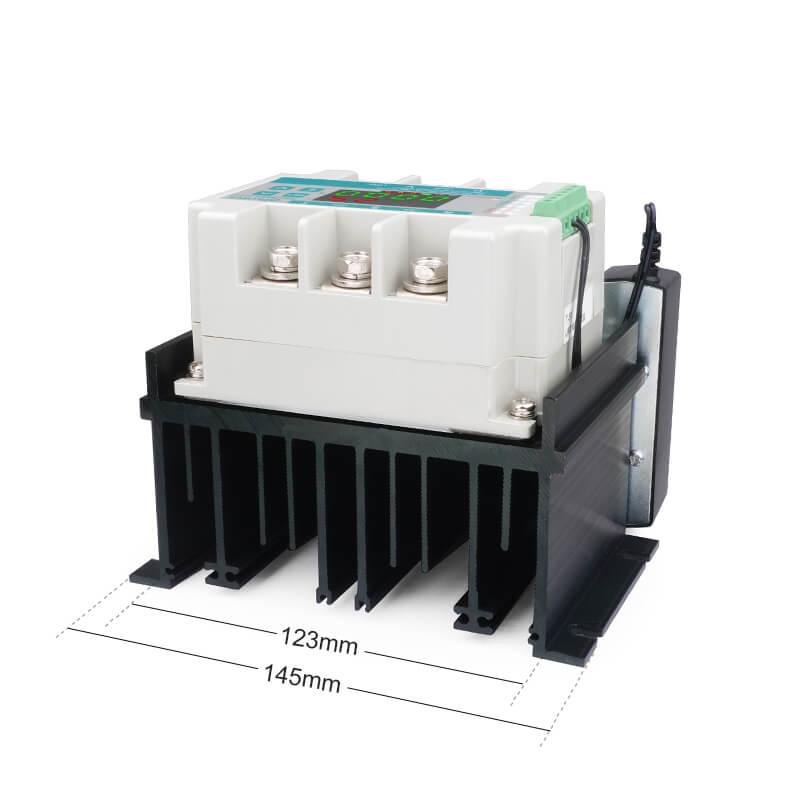

   Não, o de 40 amperes é o menor, os de 60 e 75 amperes têm o mesmo tamanho, e o de 100 amperes é o maior.
5. Existe algum fusível rápido integrado para proteção contra falhas?
   Não, o fusível rápido para SCR-51 precisa ser instalado externamente. Entre em contato com nossa equipe de vendas pelo telefone [inserir número de telefone aqui]. sales@pidmaxwell.com Para obter detalhes sobre o fusível
6. Qual a diferença entre o controle por ângulo de fase e o controle por disparo zero (rajada), e qual devo escolher para minha aplicação?
   Ângulo de fase: Para motores, transformadores e cargas que necessitam de ajuste contínuo de potência. Não é adequado para cargas resistivas com baixa massa térmica ou onde o ruído elétrico seja uma preocupação.
   Disparo contínuo (rajada): Ideal para cargas de aquecimento resistivo (fornos, caldeiras), pois elimina o ruído elétrico. Não indicado para lâmpadas ou motores.
7. Preciso de um dissipador de calor e, em caso afirmativo, qual o tamanho? É necessário resfriamento por ar forçado (com ventoinha)?

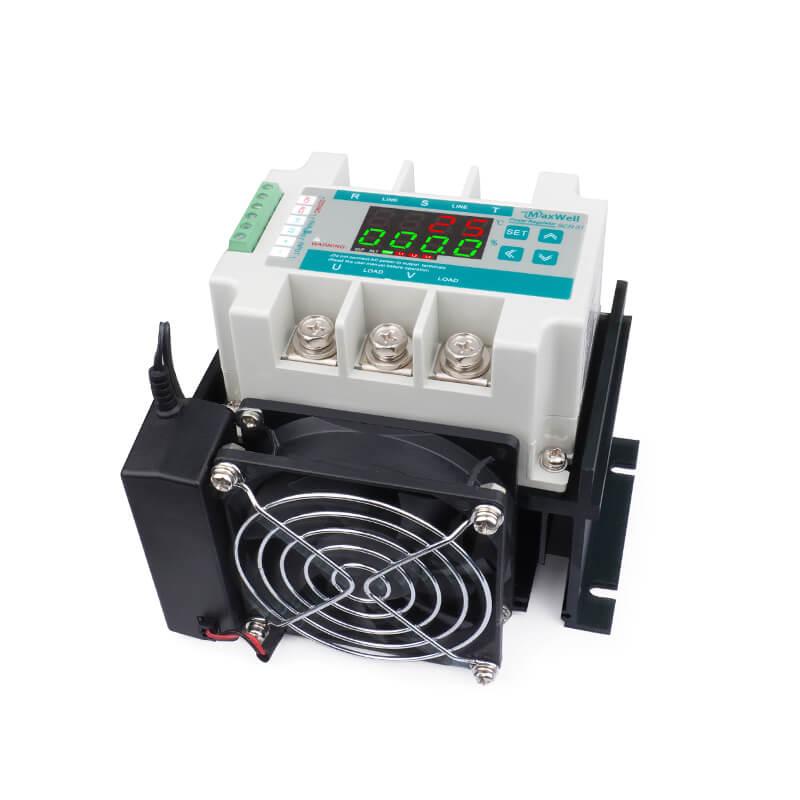

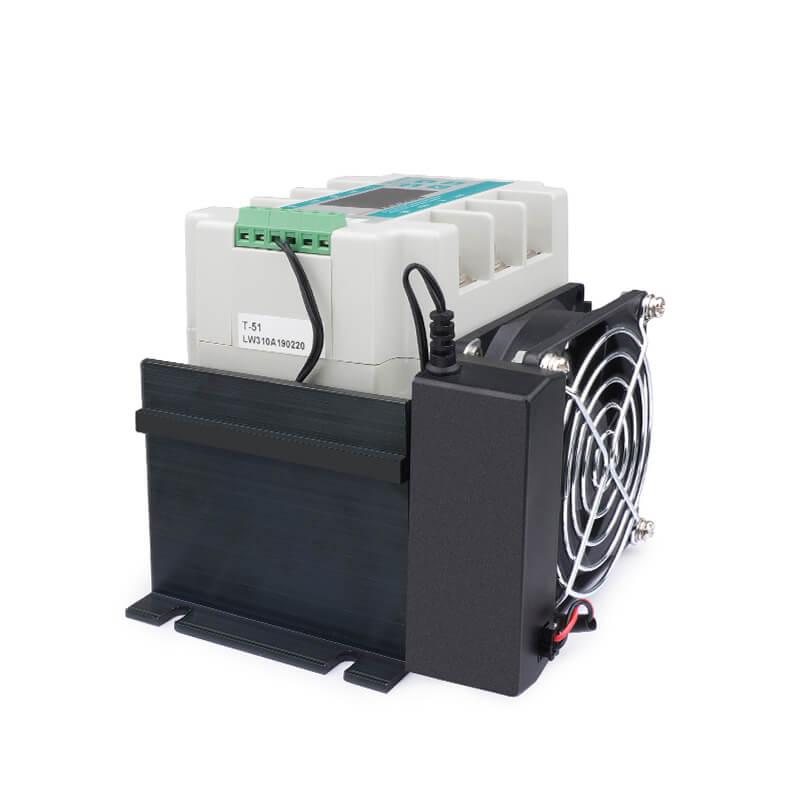

   O dissipador de calor é embutido e integrado à unidade. As ventoinhas de refrigeração alimentadas por corrente contínua também fazem parte da unidade.
8. Qual é o período de garantia deste aparelho?
   Oferecemos 12 meses de garantia para este SCR.
9. Qual é o prazo de entrega típico para esta unidade?
   Dependendo do pedido específico, o prazo de entrega é de 7 a 12 dias úteis.
