SCR monofásico isolado de baixo custo com múltiplas entradas

Compatibilidade com múltiplas entradas

Suporta simultaneamente entradas de potenciômetro de 0-5Vdc, 0-10Vdc, 4-20mA e 2-10K, compartilhando um terminal negativo comum para máxima flexibilidade.

Controle de ângulo de fase de alta precisão

Utiliza o modo de disparo por ângulo de fase para fornecer uma regulação de potência suave, contínua e altamente precisa em toda a faixa de carga.

Isolamento Óptico

O isolamento óptico completo entre a entrada de controle e a saída de energia de alta tensão garante segurança superior e imunidade a interferências eletromagnéticas (EMI).

Proteção contra surtos integrada

O circuito buffer integrado (snubber RC) protege o SCR contra picos de tensão e surtos transitórios, prolongando sua vida útil.

Arranque suave integrado

A funcionalidade de arranque suave integrada evita correntes de pico elevadas, prolongando a vida útil tanto do regulador como da carga ligada.

Indicação visual do processo

Indicadores LED intuitivos para o estado da fonte de alimentação e intensidade do sinal de entrada/saída; o brilho varia proporcionalmente ao nível do sinal.

Ampla faixa de corrente

Disponível em 8 correntes nominais, de 10A a 200A, para atender a uma ampla gama de aplicações industriais de aquecimento e controle de energia.

Construção robusta e segura

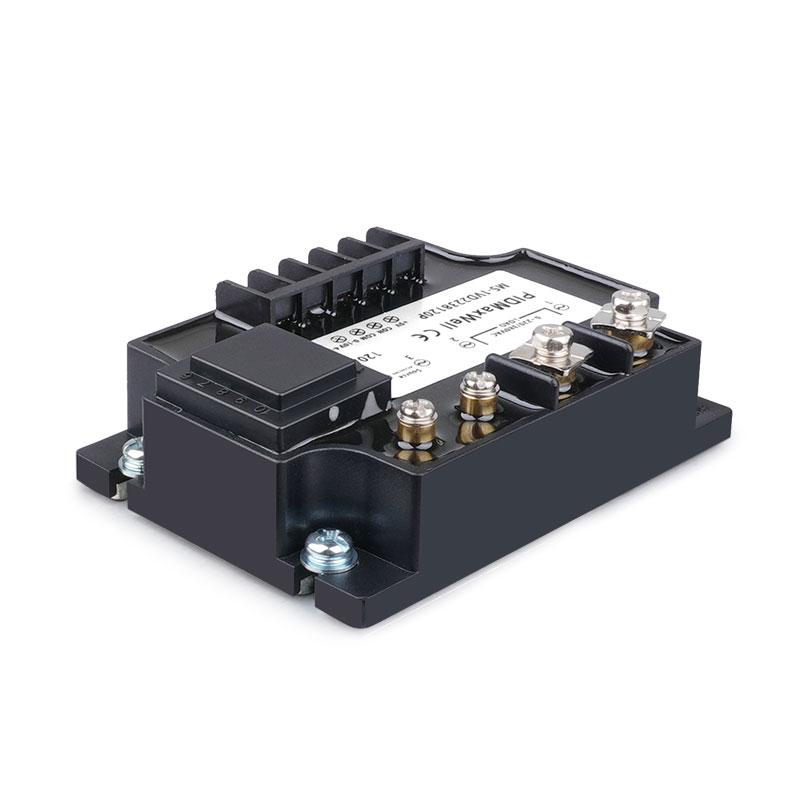

Caixa preta retardante de chamas com vedação em resina, projetada para montagem segura em painéis com gerenciamento térmico confiável por meio de dissipador de calor externo.

Categoria de produto

Regulador de potência SCR isolado monofásico

Faixa de tensão de carga

0 ~ 220 Vca ou 0 ~ 380 Vca (50/60 Hz)

Carregar opções atuais

10A / 25A / 40A / 60A / 80A / 100A / 120A / 200A

Entradas de sinal de controle

0-5Vdc, 0-10Vdc, 4-20mA, potenciômetro de 2-10K (suportados simultaneamente)

Modo de controle

Disparo por ângulo de fase (Controle do ângulo de fase)

Método de isolamento

Isolamento Óptico (Entrada/Saída)

Partida suave

Circuito de arranque suave integrado

Proteção contra surtos

Circuito buffer/snubber RC interno integrado

Indicadores LED

LED indicador de alimentação; LED indicador de intensidade de entrada/saída (brilho ∝ nível do sinal)

Material de construção

Plástico preto retardante de chamas com selo de resina.

Método de montagem

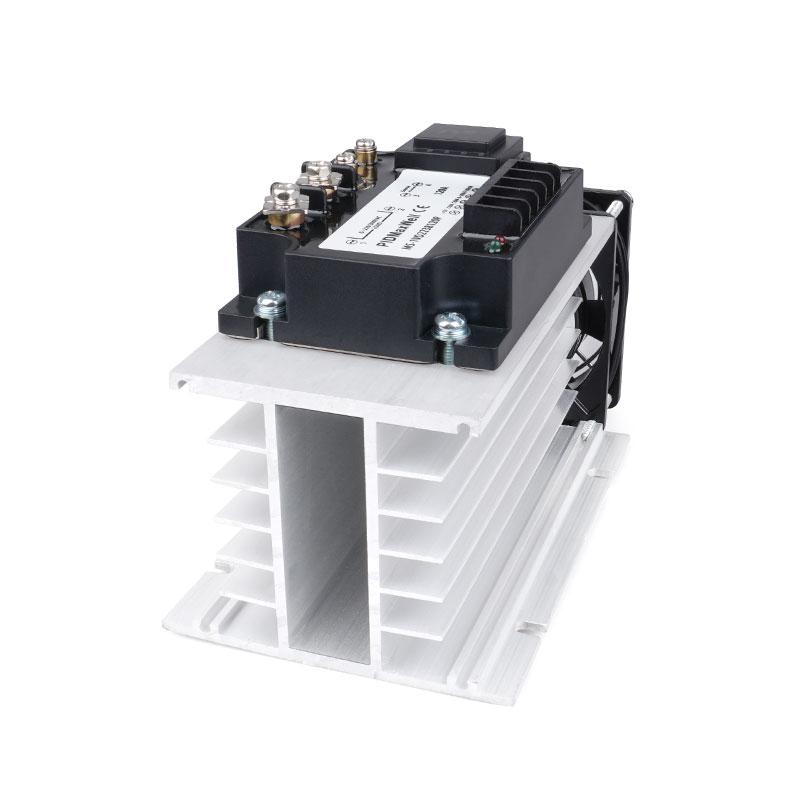

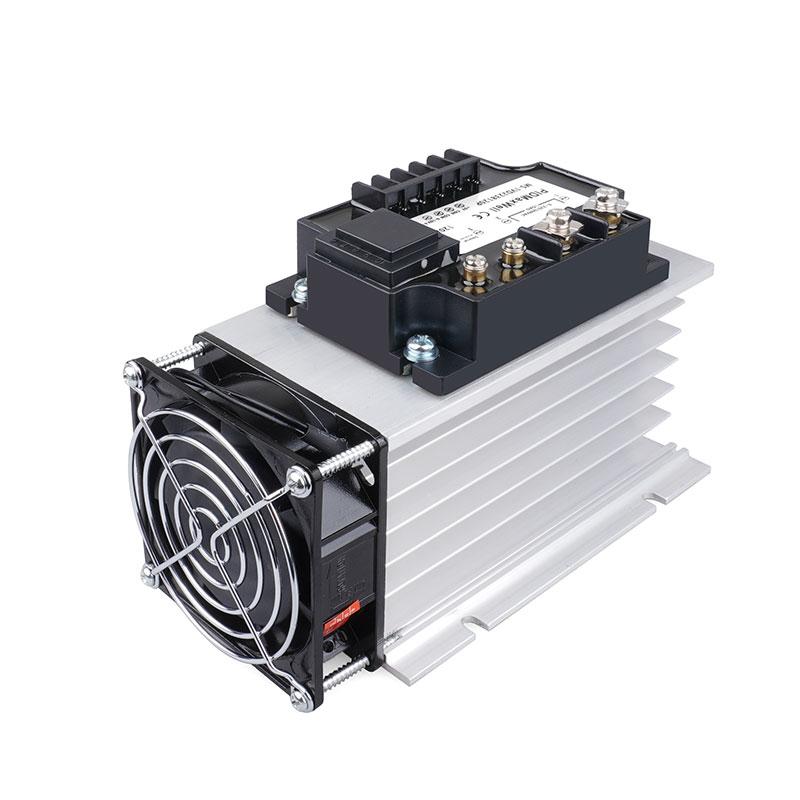

Montagem em painel (dissipador de calor externo necessário, vendido separadamente)

Compatibilidade de carga

Cargas resistivas (aquecedores, lâmpadas, etc.); adequado para cargas indutivas muito pequenas.

Certificação

CE

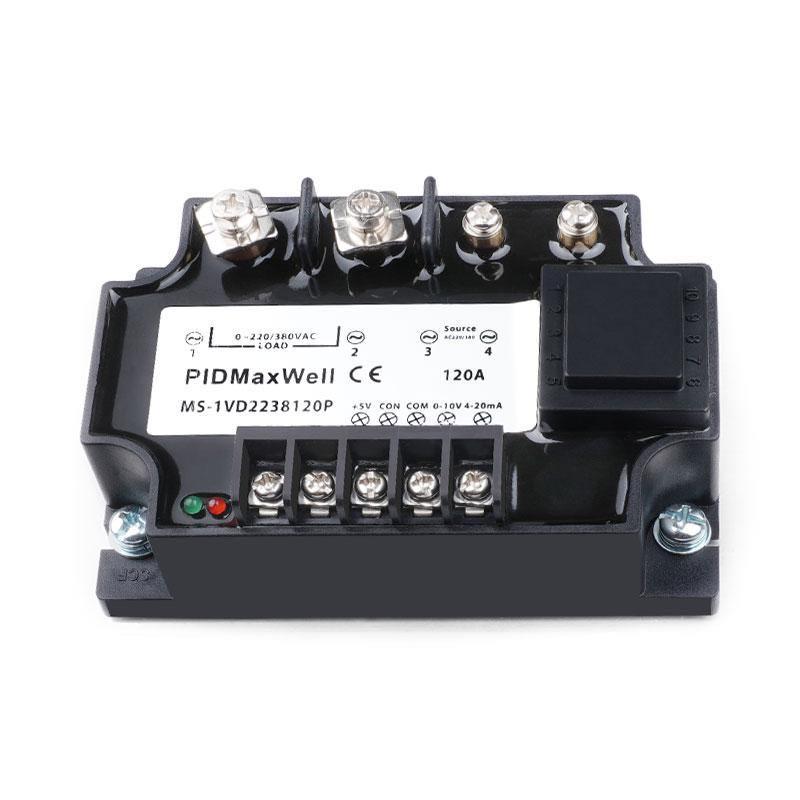

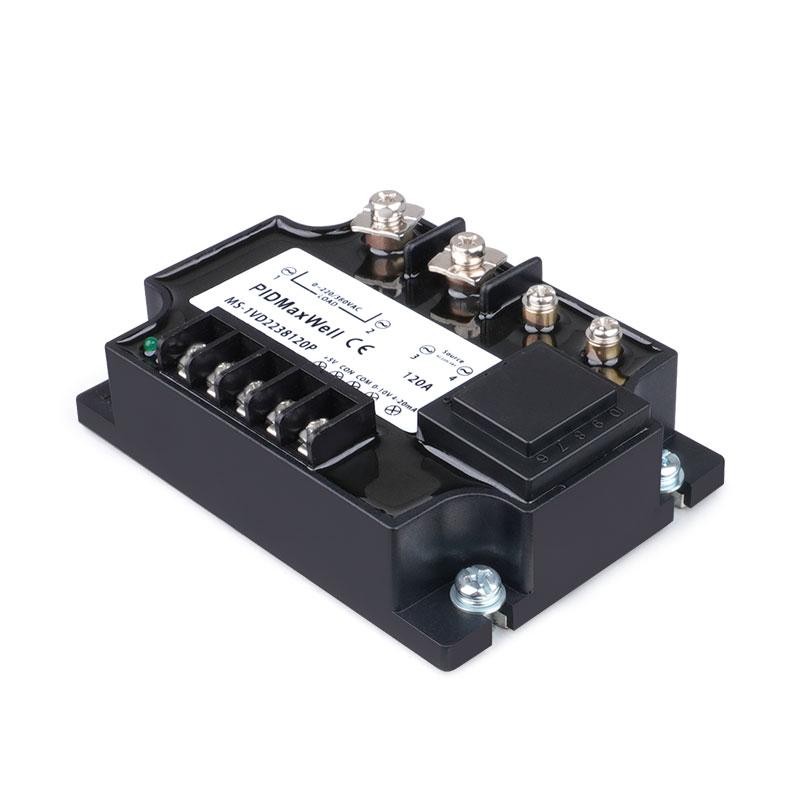

terminal

Rótulo/Função

Descrição

1 (Superior)

LED indicador de entrada/saída

O brilho representa o nível do sinal; mais brilhante = maior valor de entrada/saída

2 (Superior)

LED indicador de alimentação

As luzes acendem quando a unidade recebe energia de 220 Vca ou 380 Vca.

3 (Embaixo)

+ Terminal (4-20mA)

Terminal positivo para entrada de corrente de 4-20mA

4 (Embaixo)

+ Terminal (0-10Vdc)

Terminal positivo para entrada de tensão analógica de 0-10 Vcc

5 (Embaixo)

– Terminal COM

Terminal negativo compartilhado para entradas de 0-10V, 0-5V e 4-20mA.

6 (Embaixo)

+ Terminal (0-5Vdc)

Terminal positivo para entrada de tensão analógica de 0-5 Vcc

7 (Parte inferior)

Fonte interna de +5Vdc

Fonte de alimentação interna de +5Vdc para entrada de potenciômetro de 2-10K
