Módulo Regulador de Tensão CA Monofásico da Série SCR

Controle preciso do ângulo de fase

Oferece regulação de tensão CA suave e contínua através de um sinal de controle analógico padrão de 0-10 VCC, permitindo um ajuste de potência preciso e responsivo.

Ampla faixa de corrente

Disponível em seis classificações de corrente — 25A, 40A, 60A, 80A, 100A e 120A — para atender a uma ampla gama de requisitos de carga.

Isolamento por optoacoplador

O isolamento completo por optoacoplador entre os circuitos de controle e de alimentação garante máxima segurança operacional, integridade do sinal e imunidade a interferências eletromagnéticas.

Blocos de terminais conectáveis

Blocos de terminais de parafuso plugáveis verdes para entradas de controle reduzem significativamente o tempo de instalação e manutenção, sendo ideais para fabricantes de painéis OEM.

Design de módulo compacto

Design compacto que economiza espaço, facilitando a montagem em painel ou a integração direta com a linha de dissipadores de calor externos compatíveis da Maxwell.

Compatibilidade de carga versátil

Altamente eficaz para controlar tanto elementos de aquecimento resistivo (fornos, estufas) quanto cargas indutivas (motores, transformadores, ventiladores).

Indicação visual do estado

O indicador LED integrado fornece feedback visual claro e em tempo real do status operacional da saída para diagnósticos rápidos.

Certificado CE

Fabricado segundo rigorosos padrões de qualidade e segurança, garantindo um desempenho confiável e em conformidade com as normas em ambientes industriais exigentes.

Categoria de produto

Módulo Controlador de Ângulo de Fase / Regulador de Tensão CA

Faixa de tensão de carga

24 ~ 480 VCA (50/60 Hz)

Carregar opções atuais

25A / 40A / 60A / 80A / 100A / 120A

Entrada de sinal de controle (VCON)

Sinal analógico de 0-10 VCC

Fonte de alimentação de controle (VDD)

10-32VDC

Tipo de controle

Controle do ângulo de fase (malha aberta)

Método de isolamento

Isolamento por optoacoplador

Temperatura de operação

-25°C a +70°C (Redução de potência térmica necessária acima de 25°C)

Temperatura de armazenamento

-40°C a +85°C

Umidade de operação

5% ~ 95% UR (Sem condensação)

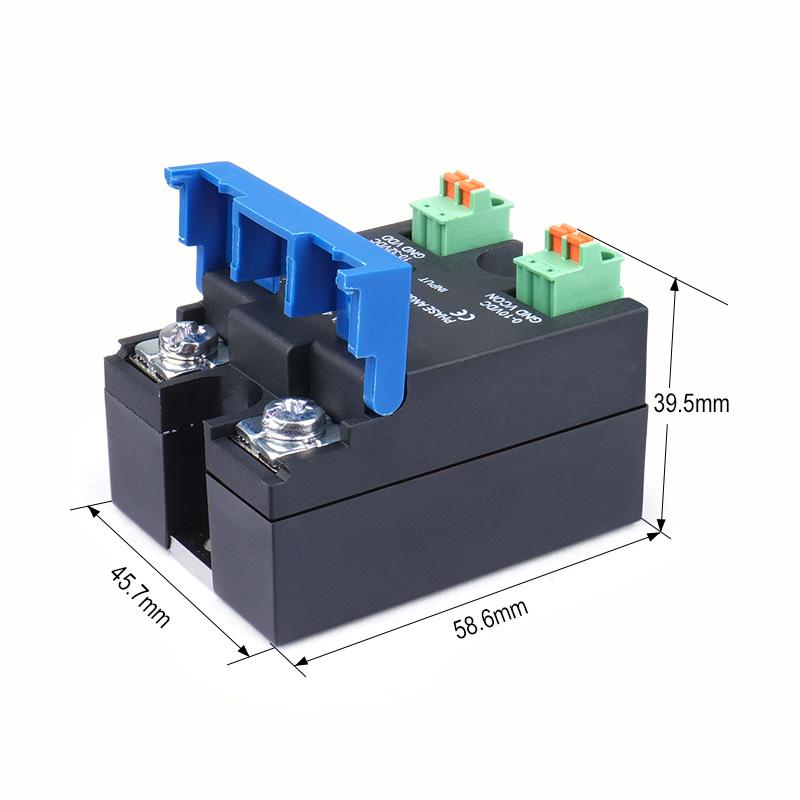

Método de montagem

Montagem em painel / Montagem em dissipador de calor (2 parafusos M4, espaçamento entre furos de 47,5 mm)

Torque terminal (M3)

0,58 ~ 0,98 N·m

Torque terminal (M4)

0,98 ~ 1,37 N·m

Certificação

CE
