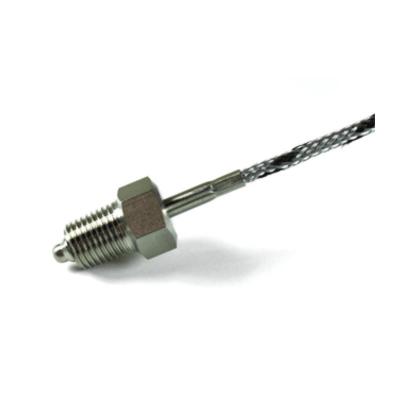

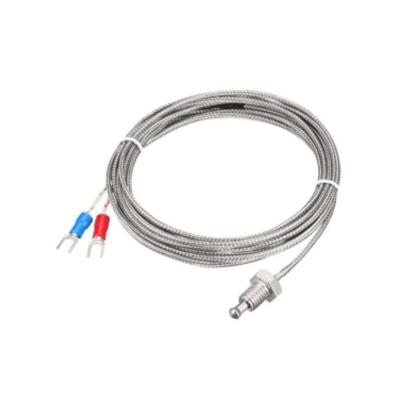

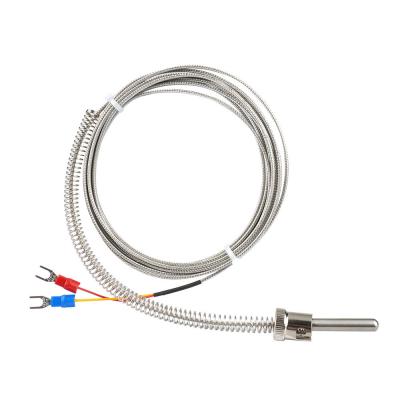

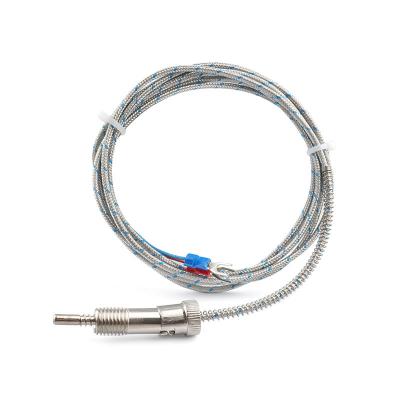

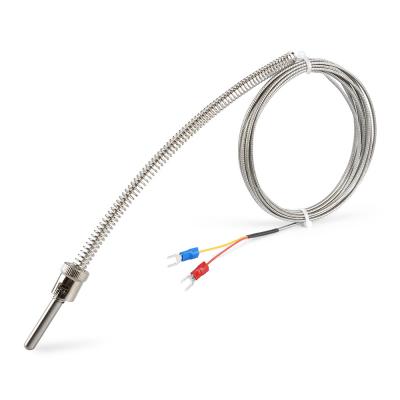

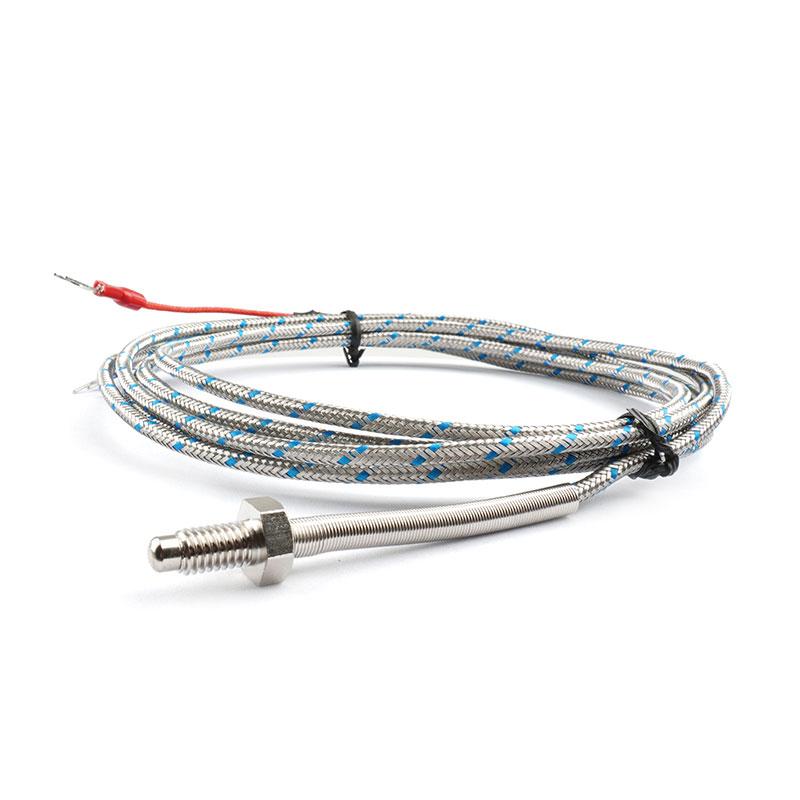

Termopares de rosca K, J, T, E

A série TC-K1 / TC-J1 / TC-T1 utiliza um código de encomenda estruturado que permite aos clientes especificar todos os parâmetros de configuração principais numa única cadeia alfanumérica. O formato do código de encomenda é o seguinte:

Análise do código

Clique no link abaixo para baixar o catálogo e o manual do usuário. TC-K1/J1/T1

TC-K1 /J1/T1 Catálogo

Aplicações potenciais

O formato compacto de encaixe por rosca e as amplas opções de personalização da série TC-K1 / TC-J1 / TC-T1 tornam-na adequada para uma gama excepcionalmente ampla de aplicações industriais, comerciais e OEM. A tabela a seguir fornece uma visão geral dos principais segmentos de mercado e das configurações de sensores recomendadas.

Detalhes da candidatura

Processamento de plásticos e borracha

Em máquinas de moldagem por injeção, extrusão e sopro, o controle preciso da temperatura de fusão é crucial para a qualidade do produto e a otimização do tempo de ciclo. Os sensores da série TC-K1/TC-J1 são normalmente rosqueados diretamente no cilindro, bico ou coletor de canais quentes das máquinas de moldagem por injeção, onde seu corpo compacto de rosca proporciona uma vedação segura e à prova de vazamentos contra a alta pressão do polímero fundido. Os sensores do tipo K são preferíveis para polímeros de engenharia de alta temperatura (por exemplo, PEEK, PPS), enquanto os sensores do tipo J são adequados para resinas comerciais padrão (por exemplo, PP, PE, ABS).

Processamento de Alimentos e Bebidas

O sensor TC-T1 (Tipo T) é particularmente adequado para aplicações na indústria alimentícia devido à sua excelente precisão na faixa de temperatura baixa a média (−200 °C a +350 °C) e à sua compatibilidade com fios condutores de silicone próprios para contato com alimentos. As aplicações incluem recipientes de pasteurização, caldeiras de cozimento, tanques de fermentação, monitoramento de câmaras frigoríficas e controle de sistemas de refrigeração. A rosca M6 ou M8 permite a instalação do sensor diretamente em conexões sanitárias ou tubulações de processo.

Sistemas de climatização (HVAC) e automação predial

Em sistemas de aquecimento, ventilação e ar condicionado (HVAC), os sensores TC-K1 / TC-J1 / TC-T1 podem ser instalados em paredes de dutos, trocadores de calor, saídas de gases de combustão de caldeiras e tubulações de água gelada para fornecer feedback contínuo de temperatura aos sistemas de gerenciamento predial (BMS). As opções de rosca de 1/4 NPT e 1/4 BSP garantem a compatibilidade com as conexões de tubulação HVAC padrão usadas nos mercados norte-americano e europeu, respectivamente.

Equipamentos de aquecimento industrial

Fornos, estufas, fornos industriais e câmaras de tratamento térmico dependem de medições precisas de temperatura para garantir a repetibilidade do processo e a qualidade do produto. O sensor TC-K1 (Tipo K), com seu limite superior de operação de +1.372 °C, é a escolha padrão para equipamentos de aquecimento industrial de alta temperatura. A opção com fio condutor trançado em aço inoxidável (SS) oferece proteção adicional contra as elevadas temperaturas ambientes normalmente encontradas nas proximidades de fornos e estufas industriais.

Testes automotivos e de motores

Em bancadas de teste de motores, dinamômetros e sistemas de gerenciamento térmico de veículos, termopares de rosca são usados para monitorar a temperatura do líquido de arrefecimento, a temperatura dos gases de escape (EGT), a temperatura do óleo e a temperatura do ar de admissão. As opções de rosca M6 e M8 são diretamente compatíveis com os encaixes de sensores automotivos padrão, e a configuração de junção aterrada proporciona a resposta térmica rápida necessária para testes dinâmicos de motores.

Processamento Químico e Petroquímico

Em reatores químicos, colunas de destilação, trocadores de calor e sistemas de tubulação, a série TC-K1 / TC-J1 oferece medição de temperatura confiável em ambientes de processo agressivos. A opção com corpo em aço inoxidável 316 oferece maior resistência a meios contendo cloretos e fluidos de processo ácidos. A opção com fio condutor em PTFE (TF) é recomendada para instalações onde o fio condutor possa ficar exposto a respingos ou vapores de produtos químicos.

Fabricação de semicondutores e eletrônicos

Em fornos de soldagem por refluxo, máquinas de soldagem por onda e equipamentos de fabricação de semicondutores, o perfilamento preciso da temperatura é essencial para o controle do processo e o rendimento do produto. A ampla faixa de temperatura e a resposta rápida do sensor TC-K1 (Tipo K) o tornam a escolha ideal para essas aplicações. A configuração de junção não aterrada é normalmente especificada para evitar loops de terra que possam interferir em equipamentos eletrônicos de medição sensíveis.

Máquinas de Embalagem

As máquinas de selagem térmica, embalagem retrátil e formação, enchimento e selagem exigem um controle preciso da temperatura das barras de selagem e dos elementos de aquecimento. Os sensores TC-K1 / TC-J1 podem ser instalados diretamente na mandíbula de selagem ou na placa de aquecimento, fornecendo feedback de temperatura em circuito fechado para o controlador PID da máquina. A linha de controladores de temperatura PID da Maxwell é totalmente compatível com a série TC-K1 / TC-J1 / TC-T1, oferecendo uma solução completa e integrada de controle térmico.

Equipamentos médicos e de laboratório

Em autoclaves, incubadoras, estufas de laboratório e equipamentos de esterilização, a alta precisão e a excelente repetibilidade do sensor TC-T1 (Tipo T) na faixa de 0 °C a +200 °C o tornam a escolha ideal. A opção com fio condutor de silicone (SILI) é recomendada para aplicações médicas devido à sua biocompatibilidade e facilidade de limpeza.

Impressão 3D e Manufatura Aditiva

Em impressoras 3D FDM (Modelagem por Deposição Fundida), termopares de rosca são usados para monitorar a temperatura da mesa de impressão aquecida e do conjunto do bico extrusor. A rosca M6 é a mais comum em impressoras FDM de mesa e industriais, e a compatibilidade do sensor TC-K1 com entradas de termopar padrão na maioria das placas de controle de impressoras 3D o torna uma opção popular de upgrade no mercado de reposição.
