A série NTC10K é composta por sensores de temperatura termistores de coeficiente de temperatura negativo (NTC) compactos e de alta precisão, alojados em uma sonda robusta de aço inoxidável com rosca M8. Projetado para instalação direta em portas roscadas de tubulações, tanques, trocadores de calor e máquinas, este sensor oferece medições de temperatura precisas e de baixo custo em uma ampla faixa de operação, sem a necessidade de condicionamento de sinal ou compensação de junção fria.
No coração do sensor encontra-se um elemento termistor NTC de precisão com resistência nominal de 10 kΩ a 25 °C e valor B (B25/100) de 3950 K ± 1%. O elemento termistor está encapsulado em uma sonda de aço inoxidável de 4 mm de diâmetro, selada com resina epóxi de alta temperatura para garantir proteção contra a entrada de umidade. O corpo com rosca M8 incorpora uma junta de silicone de alta temperatura para proporcionar uma vedação à prova de vazamentos quando instalado em uma porta roscada. Um fio condutor plano de silicone de 150 mm termina em um conector SMP padrão de 2 pinos (estilo Micro-Fit) para conexão rápida e sem ferramentas ao sistema host.
A série NTC10K é totalmente compatível com a linha de controladores de temperatura da Maxwell, bem como com controladores de terceiros, placas de controle HVAC e sistemas baseados em microcontroladores que aceitam entrada de termistor NTC passivo. O pequeno diâmetro da sonda, o fio condutor curto e o conector plug-and-play tornam o sensor um componente ideal para fabricantes de equipamentos OEM e integradores de sistemas.
marca:
PIDMaxWellitem nº.:
NTC 10KForma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$10preço:
$5origem do produto:
Made in Chinacor:
Silver, whiteordem minima:
10 PCSPeso do Produto:
0.05kgtempo de espera:
14 days after payment confirmedPrincipais características
Elemento NTC de alta precisão: Resistência nominal de 10 kΩ a 25 °C com tolerância de ±1%; valor B de 3950 K ±1% garante leituras de temperatura precisas e repetíveis em toda a faixa de operação.

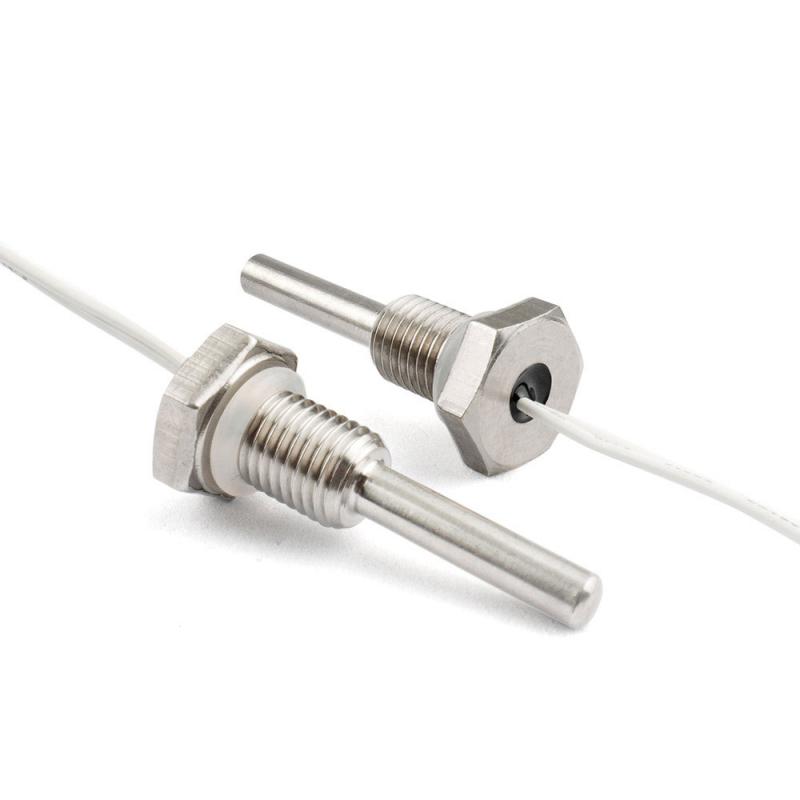

Sonda compacta M8 em aço inoxidável: O diâmetro de 4 mm e o comprimento de 19 mm da sonda permitem a instalação em espaços confinados e equipamentos com folgas reduzidas. A rosca M8 × 1,25 (comprimento de 11 mm) é compatível com encaixes roscados M8 padrão.
Junta de silicone para alta temperatura: Uma junta de silicone integrada sob a porca sextavada proporciona uma vedação confiável e à prova de vazamentos quando apertada em uma porta roscada, impedindo a entrada de fluidos ou gases ao redor da conexão.
Fio condutor plano de silicone curto de 150 mm: O fio condutor plano de silicone de 150 mm é classificado para operação contínua até 200 °C, tornando-o adequado para uso em ambientes com altas temperaturas ambientes, como compartimentos de motores e fornos industriais.

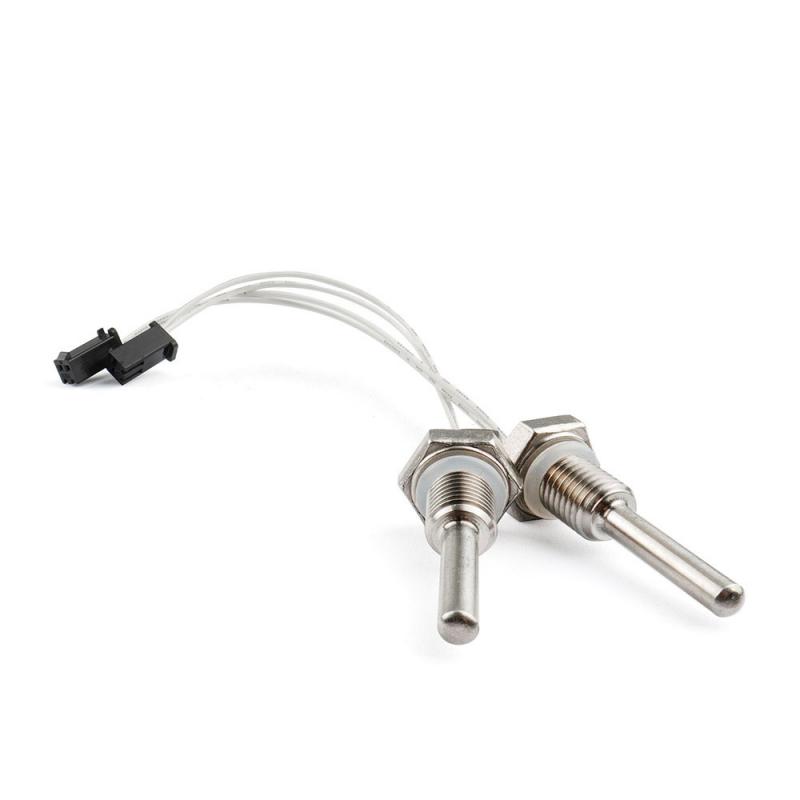

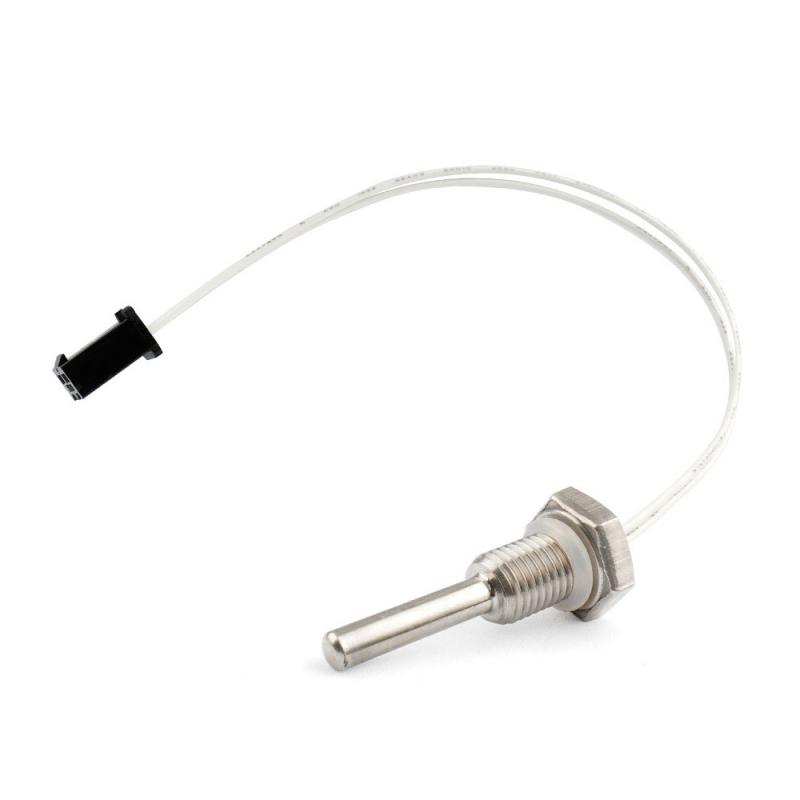

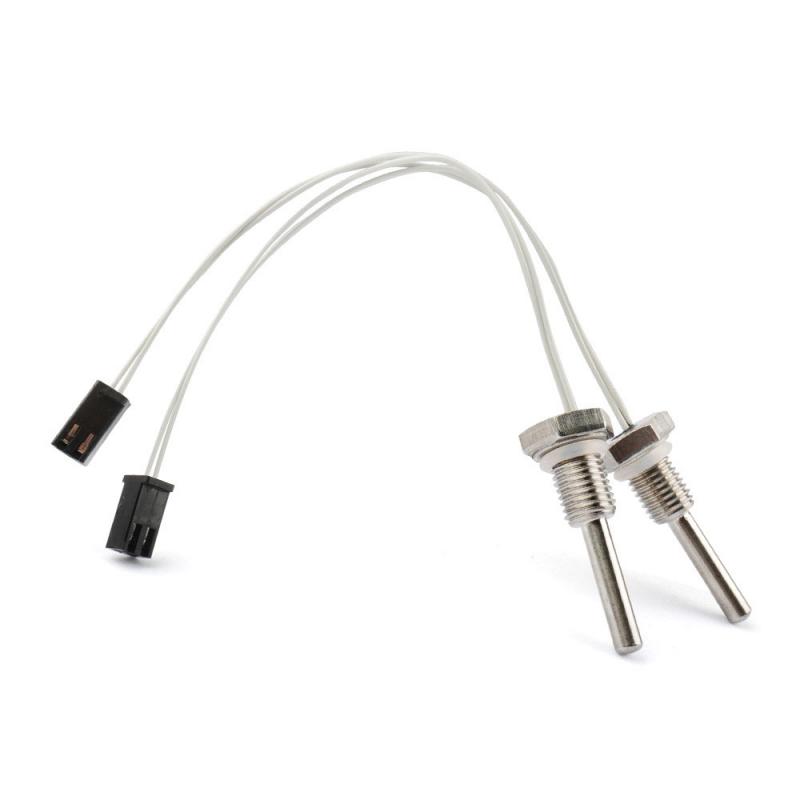

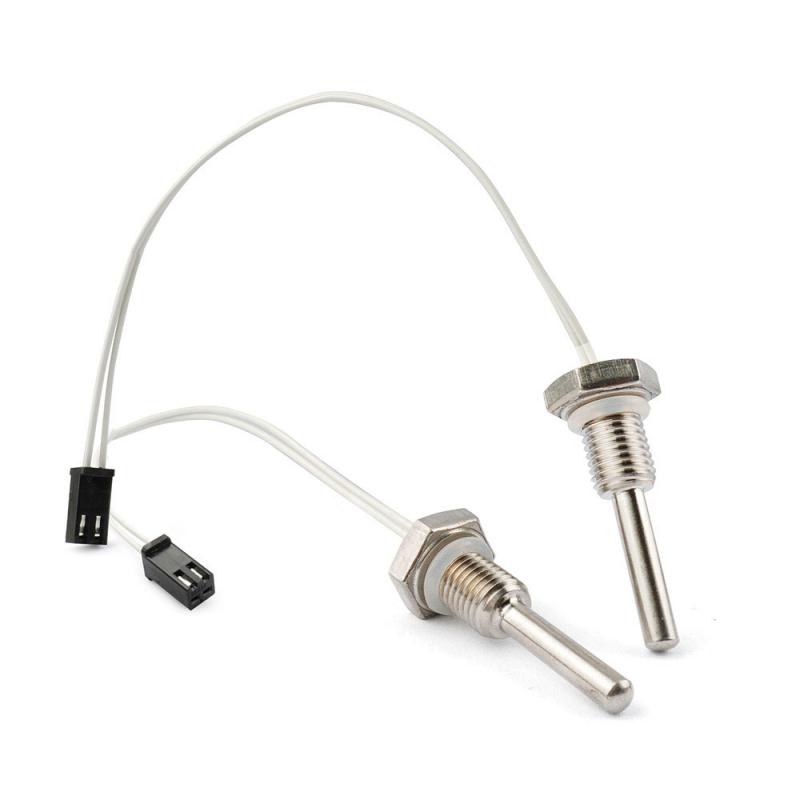

Conector SMP de 2 pinos: O sensor termina em um conector SMP padrão de 2 pinos (compatível com Micro-Fit), permitindo conexão e desconexão rápidas e sem ferramentas, sem necessidade de solda. Ideal para linhas de montagem de OEMs e aplicações de serviço de campo.
Ampla faixa de temperatura operacional: O sensor opera de forma confiável de −40 °C a +125 °C, atendendo à maioria das necessidades de medição de temperatura em aplicações industriais, de climatização (HVAC), automotivas e de eletrodomésticos.
Construção à prova d'água e resistente à corrosão: O corpo da sonda e a porca sextavada em aço inoxidável 304 oferecem excelente resistência à corrosão em ambientes úmidos, molhados e levemente corrosivos. A ponta da sonda, selada com epóxi, impede a entrada de umidade no elemento sensor.
Especificações técnicas
Características elétricas
| Parâmetro | Valor | Observações |
| Tipo de sensor | Termistor NTC (Coeficiente de Temperatura Negativo) | — |
| Resistência nominal a 25 °C (R25) | 10 kΩ | Medido em condição de potência zero |
| Tolerância de resistência (R25) | ±1% | Calibrado de fábrica |
| Valor B (B25/100) | 3950 K | Coeficiente de Steinhart-Hart |
| Tolerância do valor B | ±1% | — |
| Faixa de temperatura operacional | −40 °C a +125 °C | Operação contínua |
| Fator de dissipação (em ar parado) | ≥ 3 mW/°C | Referência de autoaquecimento |
| Constante de tempo térmica (na água) | ≤ 25 segundos | Resposta a 63,2% de mudança de passo |
| Resistência de isolamento | ≥ 100 MΩ a 500 VCC | Entre os cabos e o corpo da sonda |
| Tensão de rigidez dielétrica | 1.200 VCA, 2 mA, 3 s | Sem avaria |
| Dissipação de potência máxima | ≤ 1 mW (recomendado) | Para minimizar o erro de autoaquecimento |
Dimensão Mecânica
| Dimensão / Componente | Especificação | Material |
| Diâmetro externo da sonda | 4 mm | Aço inoxidável 304 |
| Comprimento da sonda (abaixo da porca sextavada) | 19 mm | Aço inoxidável 304 |
| Tipo de rosca | M8 × 1,25 (rosca métrica grossa) | Aço inoxidável 304 |
| Comprimento da linha | 11 mm | — |
| Porca sextavada entre faces planas | 13 mm (S13) | Aço inoxidável 304 |
| Junta de vedação | Silicone de alta temperatura incluído | Borracha de silicone |
| Comprimento do fio condutor | 150 mm (15 cm) | Jaqueta plana de silicone |
| Bitola do fio de chumbo | 26 AWG (0,13 mm²) | Condutor de cobre estanhado |
| Classificação de isolamento do fio condutor | 200 °C contínuo | Borracha de silicone |
| Tipo de conector | Conector SMP de 2 pinos (compatível com Micro-Fit) | Carcaça preta em PA66 |
| Comprimento total do sensor (da ponta da sonda ao conector) | ≈ 185 mm | — |
Tabela de referência de resistência-temperatura
A tabela a seguir fornece valores representativos de resistência para o sensor NTC10K em temperaturas selecionadas, calculados usando a equação do parâmetro B de Steinhart-Hart com R25 = 10 kΩ e B25/100 = 3950 K. Esses valores são fornecidos como referência para projeto de circuito e fins de calibração.
| Temperatura (°C) | Resistência (kΩ) | Resistência (Ω) |
| -40 | 329,5 | 329.500 |
| -20 | 98,0 | 98.000 |
| -10 | 57,0 | 57.000 |
| 0 | 34,0 | 34.000 |
| 10 | 20,9 | 20.900 |
| 20 | 12,9 | 12.900 |
| 25 | 10.0 | 10.000 |
| 30 | 7,9 | 7.900 |
| 40 | 5.0 | 5.000 |
| 50 | 3.3 | 3.300 |
| 60 | 2.2 | 2.200 |
| 70 | 1,5 | 1.500 |
| 80 | 1.05 | 1.050 |
| 100 | 0,55 | 550 |
| 125 | 0,26 | 260 |
Especificações Ambientais e de Confiabilidade
| Item de teste | Condições de teste | Critério de aceitação |
| Armazenamento em baixa temperatura | −40 °C, 1.000 horas (IEC 60068-2-1) | ΔR25/R25 ≤ 3%; sem danos visíveis |
| Armazenamento em Altas Temperaturas | +125 °C, 1.000 horas (IEC 60068-2-2) | ΔR25/R25 ≤ 3%; sem danos visíveis |
| Calor úmido (estado estacionário) | 40 °C / 90–95% UR, 1.000 horas (IEC 60068-2-3) | ΔR25/R25 ≤ 3%; sem danos visíveis |
| Choque térmico | −40 °C ↔ +125 °C, 5 ciclos (IEC 60068-2-14) | ΔR25/R25 ≤ 3%; sem danos visíveis |
| Força de tração do fio condutor | 9,8 N (1 kgf) ao longo do eixo do fio, 1 minuto | Sem separação de fios ou rachaduras na resina. |
| Teste de queda | Queda de 1 m sobre tábua de carvalho de 10 mm, 5 vezes. | Sem danos visíveis |
| Classificação IP | IP67 (sonda e conexão, quando instaladas com junta) | Sem entrada de água a 1 m de profundidade, 30 min |
Por que escolher a Maxwell?
A Maxwell Automation (Xiamen) Limited é uma fabricante e exportadora líder de produtos de automação industrial e medição de temperatura, com sede em Xiamen, província de Fujian, China. A série NTC10K é fabricada sob rigorosos procedimentos de controle de qualidade, com testes de resistência de 100% a 25 °C e verificação do valor B em cada lote para garantir desempenho consistente em todos os lotes de produção.
Personalização OEM/ODM: Dimensões personalizadas da sonda, tipos de rosca, comprimentos de fio, tipos de conector e embalagens de marca própria estão disponíveis para pedidos em grande volume.
Capacidade de produção em grande volume: Capacidade de produção mensal superior a 100.000 unidades, com prazos de entrega padrão de 10 a 15 dias úteis para configurações personalizadas.
Teste elétrico completo: 100% testado Todos os sensores são testados quanto à resistência R25 e continuidade antes do envio, com verificação opcional do valor B disponível.
Preços competitivos de fábrica: Preços direto da fábrica, sem acréscimos de intermediários. Descontos por volume disponíveis para pedidos acima de 1.000 unidades.
Suporte logístico global: Envio internacional via DHL, FedEx, UPS e frete marítimo. Amostras disponíveis para avaliação antes da realização de pedidos em grande quantidade.
Informações de contato
| Canal | Detalhes |
| sales@pidmaxwell.com | |
| Tel/WhatsApp | +86 13779929138 |
| Telefone (Escritório) | +86-592-6382791 |
| Site | www.maxwell-fa.com |
A série NTC10K utiliza um código de pedido estruturado que codifica todos os parâmetros de configuração principais em uma única sequência alfanumérica. O formato padrão do código de pedido é mostrado abaixo:
NTC10K - [Código de resistência] - [Valor B] - [Tolerância] - [Rosca] - [Comprimento do fio] - [Conector]
Análise do código
| Posição | Campo | Código | Descrição |
| Série de produtos | Família de sensores | NTC10K | Termistor NTC, 10 kΩ nominal a 25 °C |
| ① Código de resistência | Valor da resistência paralela | 100 mil | resistor paralelo de 100 kΩ (linearização) |
| NENHUM | Sem resistor em paralelo (saída NTC bruta) | ||
| ② Valor B | Constante B do termistor | 3950 | B25/100 = 3950 K (padrão) |
| 3435 | B25/85 = 3435 K (alternativa) | ||
| ③ Tolerância | Tolerância de resistência R25 | 1 | ±1% (padrão, alta precisão) |
| 2 | ±2% (qualidade econômica) | ||
| ④ Fio | tipo de rosca | M8 | Rosca métrica grossa M8 × 1,25 (padrão) |
| M6 | Rosca métrica grossa M6 × 1,0 (opcional) | ||
| M10 | Rosca métrica grossa M10 × 1,5 (opcional) | ||
| ⑤ Comprimento do fio | Comprimento do fio condutor em cm | 15 | 150 mm (15 cm) — padrão |
| 30 | 300 mm (30 cm) — opcional | ||
| 50 | 500 mm (50 cm) — opcional | ||
| XXX | Comprimento personalizado em cm (sob consulta) | ||
| ⑥ Conector | Tipo de conector de saída | SMP | Conector SMP de 2 pinos (compatível com Micro-Fit) — padrão |
| JST | Conector JST PH 2.0 de 2 pinos (opcional) | ||
| NU | Fios desencapados, sem conector (opcional) | ||
| DUPONT | Conector Dupont de 2 pinos e 2,54 mm (opcional) |
Código de encomenda padrão do produto
A tabela a seguir lista as configurações padrão (prontas para uso) dos produtos disponíveis em estoque. Configurações personalizadas podem ser orçadas mediante solicitação, com quantidade mínima de pedido.
| Código de encomenda | Descrição | Status do estoque |
| NTC10K-100K-3950-1-M8-15-SMP | Padrão: 10K/100K, B3950, ±1%, rosca M8, fio de 150 mm, conector SMP | Estoque padrão |
| NTC10K-100K-3950-1-M8-30-SMP | 10K/100K, B3950, ±1%, rosca M8, fio de 300 mm, conector SMP | Estoque padrão |
| NTC10K-100K-3950-1-M8-15-BARE | 10K/100K, B3950, ±1%, rosca M8, fio de 150 mm, extremidades do fio desencapadas | Estoque padrão |
| NTC10K-100K-3950-1-M8-15-JST | 10K/100K, B3950, ±1%, rosca M8, fio de 150 mm, conector JST PH2.0 | Feito sob encomenda |
| NTC10K-100K-3950-1-M6-15-SMP | 10K/100K, B3950, ±1%, rosca M6, fio de 150 mm, conector SMP | Feito sob encomenda |
| NTC10K-NENHUM-3950-1-M8-15-SMP | NTC bruto (sem resistor em paralelo), B3950, ±1%, rosca M8, 150 mm, SMP | Feito sob encomenda |
NTC10K-100K-3950-1-M8-15-SMP
Aplicações potenciais
A série NTC10K combina um formato compacto, alta precisão de medição e um conector SMP plug-and-play para atender a uma ampla gama de requisitos de sensoriamento de temperatura em diversos setores. A tabela a seguir apresenta um resumo dos principais setores de aplicação, configurações recomendadas e requisitos de desempenho essenciais para cada um.
| Setor de Aplicação | Caso de uso típico | Requisito fundamental | Configuração recomendada. |
| Sistemas de climatização e bombas de calor | Temperatura da tubulação de refrigerante, entrada/saída de água, sensor de ar ambiente | Ampla gama, resistência à umidade | M8, 150 mm, SMP |
| Aquecedores de água e caldeiras | Temperatura da água do tanque, monitoramento de gases de combustão, controle anti-escaldante | Fio de silicone de alta temperatura, vedação à prova de vazamentos | M8, 150 mm, SMP |
| Controle de Processos Industriais | Monitoramento da temperatura em tubulações e vasos, circuitos de refrigeração. | Resistência à corrosão, IP67 | M8, 300 mm, SEM CUBO |
| Automotivo e Veículos Elétricos | Temperatura do líquido de arrefecimento, gestão térmica da bateria, sensor de temperatura do óleo | Resistência à vibração, ampla faixa de temperatura | M8, 150 mm, SMP |
| Impressão 3D e Fabricação Aditiva | Temperatura da cama aquecida, monitoramento da câmara | Sonda compacta, resposta rápida | M8, 150 mm, SMP/JST |
| Equipamentos para Alimentos e Bebidas | Temperatura do recipiente de cozimento, refrigeração, pasteurização | Aço inoxidável, materiais próprios para contato com alimentos | M8, 150 mm, SMP |
| Sistemas de energia solar térmica | Temperatura de saída do coletor, estratificação do tanque de armazenamento | Fio de silicone de alta temperatura, resistente aos raios UV | M8, 300–500 mm, sem proteção |
| Equipamentos médicos e de laboratório | Controle de temperatura da incubadora, monitoramento da autoclave e do banho-maria. | Alta precisão e repetibilidade | M8, 150 mm, SMP |
| Eletrodomésticos | Temperatura da água da máquina de lavar roupa, máquina de lavar louça, máquina de café | Compacto, de baixo custo, SMP para fácil montagem. | M8, 150 mm, SMP |
| Energia renovável / Armazenamento de baterias | Monitoramento da temperatura da bateria, proteção térmica do inversor | Ampla faixa de temperatura, de −40 a +125 °C, resposta rápida. | M8, 150 mm, SMP |
Detalhes da candidatura
Sistemas de climatização (HVAC) e bombas de calor
Em sistemas de aquecimento, ventilação e ar condicionado (HVAC), os termistores NTC são a tecnologia de sensor dominante para medir a temperatura da tubulação de refrigerante, a temperatura de entrada e saída da água e a temperatura do ar ambiente. A rosca M8 do sensor NTC10K permite a instalação direta no circuito de refrigerante ou na tubulação do circuito de água, enquanto a junta de silicone de alta temperatura garante uma vedação à prova de vazamentos. O conector SMP de 2 pinos é diretamente compatível com a maioria das placas de controle HVAC comerciais, permitindo uma substituição rápida em campo sem a necessidade de soldagem.
Aquecedores de água e caldeiras
Em aquecedores de água domésticos e comerciais, reservatórios e sistemas de caldeiras, o sensor NTC10K fornece informações precisas sobre a temperatura da água para controle termostático, proteção contra queimaduras e funções de gerenciamento de energia. A rosca M8 é a mais utilizada para sensores de temperatura de aquecedores de água nos mercados chinês e europeu. O fio condutor de silicone, com classificação de 200 °C, garante operação confiável mesmo em salas de caldeiras com altas temperaturas ambientes.
Controle de Processos Industriais
Em circuitos de refrigeração industrial, sistemas hidráulicos, equipamentos de dosagem química e tubulações de processo, o sensor NTC10K fornece monitoramento contínuo de temperatura para controle de processos e funções de alarme. O corpo da sonda em aço inoxidável 304 resiste à corrosão causada por água, ácidos fracos e agentes de limpeza alcalinos. Para instalações que exigem cabos de maior comprimento até um controlador remoto ou CLP, comprimentos de cabo personalizados de 300 mm, 500 mm ou mais estão disponíveis sob encomenda.
Aplicações automotivas e em veículos elétricos
Em sistemas de arrefecimento automotivo, circuitos de óleo do motor e sistemas de gerenciamento térmico de baterias de veículos elétricos, os termistores NTC são preferidos aos termopares devido à sua maior sensibilidade na faixa de −40 °C a +125 °C, menor custo e requisitos de condicionamento de sinal mais simples. A rosca M8 do sensor NTC10K é compatível com os encaixes de sensores automotivos padrão, e o conector SMP proporciona uma conexão elétrica segura e resistente à vibração.
Impressão 3D e Manufatura Aditiva
Em impressoras 3D FDM, o sensor NTC10K é usado para monitorar a temperatura da mesa de impressão aquecida, garantindo uma temperatura precisa e uniforme para uma adesão ideal da primeira camada. A rosca M8 permite que o sensor seja instalado diretamente em um encaixe roscado na estrutura da mesa ou no bloco de aquecimento. O conector SMP é compatível com muitas placas controladoras de impressoras 3D populares, e a variante com conector JST PH2.0 está disponível para placas que utilizam conectores JST como padrão.
Equipamentos para Processamento de Alimentos e Bebidas
Em equipamentos de cozinha comerciais, sistemas de refrigeração e máquinas de processamento de alimentos, o sensor NTC10K fornece medições precisas de temperatura para controle de processos e conformidade com as normas de segurança alimentar. O corpo da sonda em aço inoxidável atende aos requisitos de materiais de grau alimentício, e a junta de silicone proporciona uma vedação higiênica e à prova de vazamentos. O sensor é adequado para monitorar temperaturas em recipientes de cozimento, circuitos de água gelada e sistemas de armazenamento refrigerado.
Sistemas de energia solar térmica
Em coletores solares térmicos de placa plana e de tubos evacuados, os termistores NTC são usados para medir a temperatura de saída do coletor e a temperatura do tanque de armazenamento para o funcionamento do controlador de temperatura diferencial (DTC). A ampla faixa de operação do sensor NTC10K (de -40 °C a +125 °C) abrange toda a faixa de operação dos sistemas solares térmicos, incluindo as temperaturas de estagnação. O fio condutor de silicone é resistente à radiação UV e a altas temperaturas ambientes em instalações externas.
Equipamentos médicos e de laboratório
Em banhos-maria de laboratório, incubadoras, autoclaves e equipamentos de diagnóstico médico, a tolerância de resistência de ±1% e o valor B estável do sensor NTC10K proporcionam a precisão e a repetibilidade de medição necessárias para aplicações científicas e médicas. A sonda compacta M8 pode ser instalada em conexões padrão em vidrarias de laboratório, recipientes de reação e câmaras com temperatura controlada.
Eletrodomésticos
Em máquinas de lavar roupa, máquinas de lavar louça, máquinas de café e outros eletrodomésticos, os termistores NTC com conectores SMP são o componente padrão para detecção de temperatura devido ao seu baixo custo, tamanho compacto e facilidade de montagem automatizada. O conector SMP padrão do sensor NTC10K é compatível com a maioria das placas de controle de eletrodomésticos, e a rosca M8 proporciona uma instalação segura e à prova de vazamentos no circuito de água.
Sistemas de armazenamento de energia em baterias
Em baterias de íon-lítio, sistemas de gerenciamento de baterias (BMS) e sistemas de armazenamento de energia em escala de rede, os termistores NTC são usados para monitoramento da temperatura das células, detecção de fuga térmica e controle da taxa de carga/descarga. A faixa de operação do sensor NTC10K, de −40 °C a +125 °C, abrange toda a faixa térmica das células de íon-lítio, e o conector SMP proporciona uma conexão elétrica confiável e de baixa resistência no circuito de gerenciamento de baterias.
