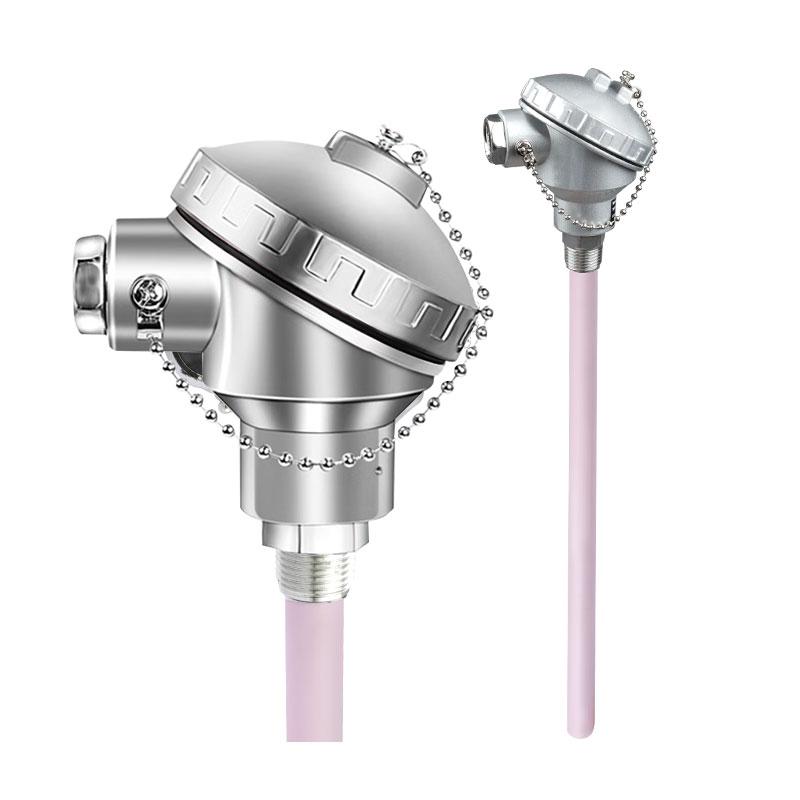

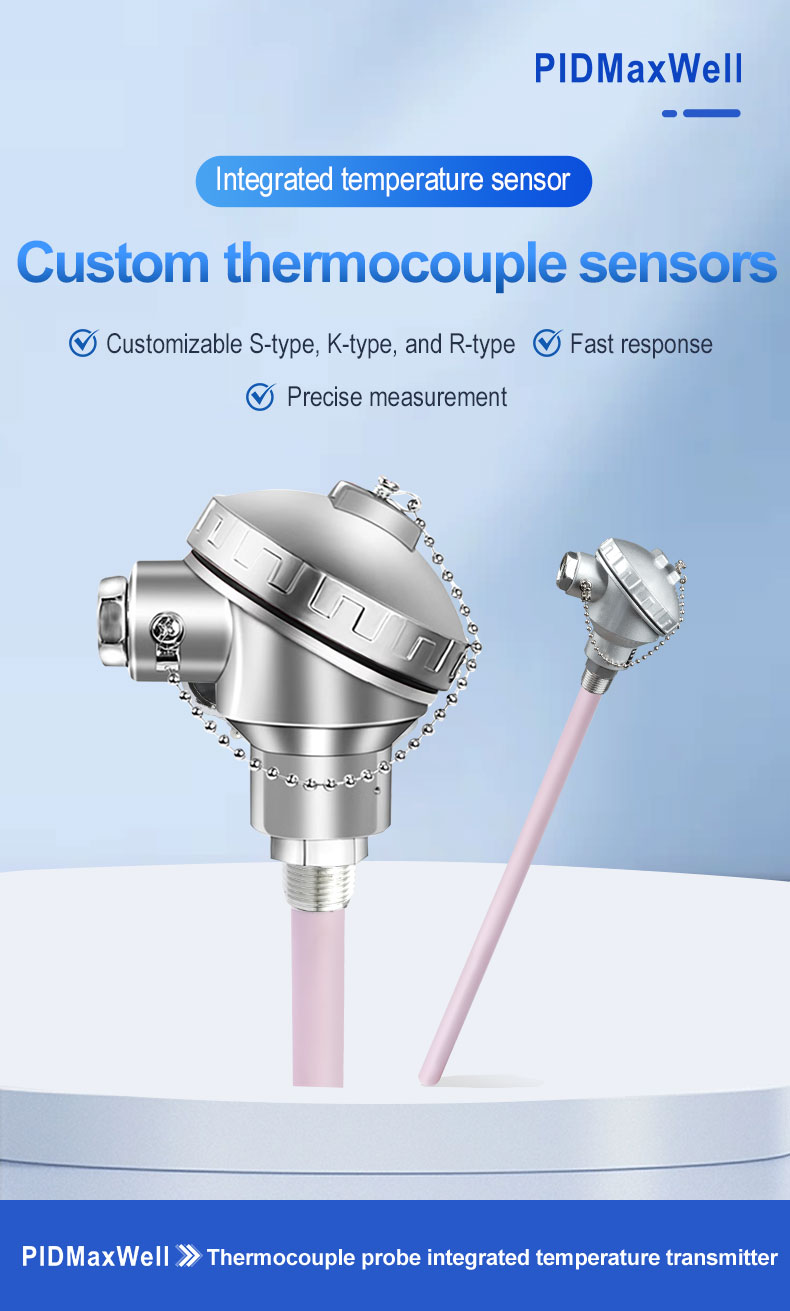

O TC-K8 é um sensor de temperatura tipo termopar tipo K de alto desempenho, projetado para oferecer precisão e durabilidade em ambientes exigentes de alta temperatura. Sua principal característica é uma robusta bainha cerâmica que proporciona excepcional resistência a choques térmicos, corrosão química e oxidação em temperaturas elevadas, tornando-o a escolha ideal para processos industriais como queima em fornos, monitoramento de fornos e operações de tratamento térmico.

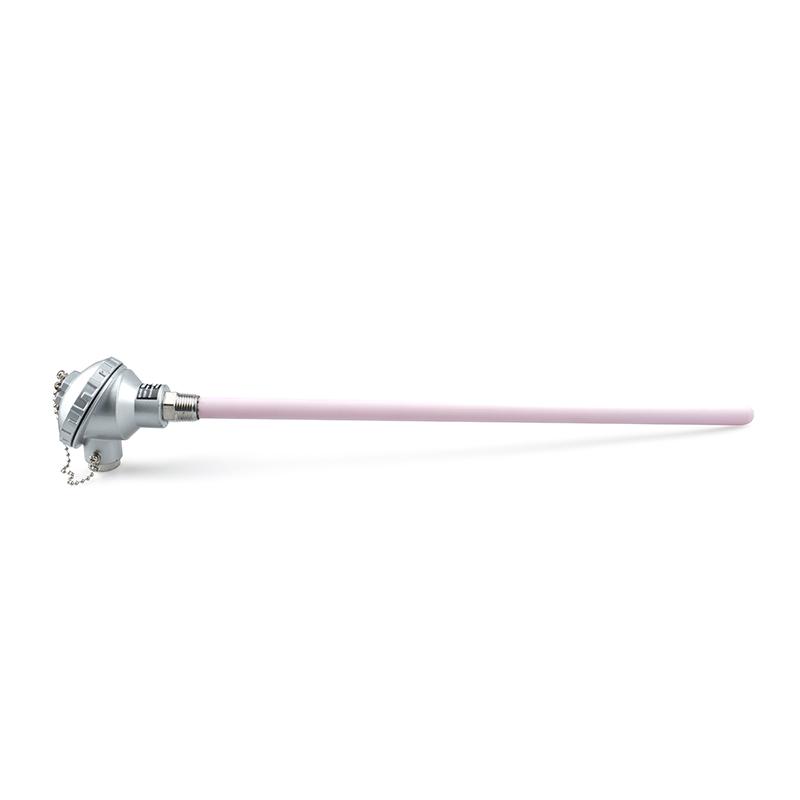

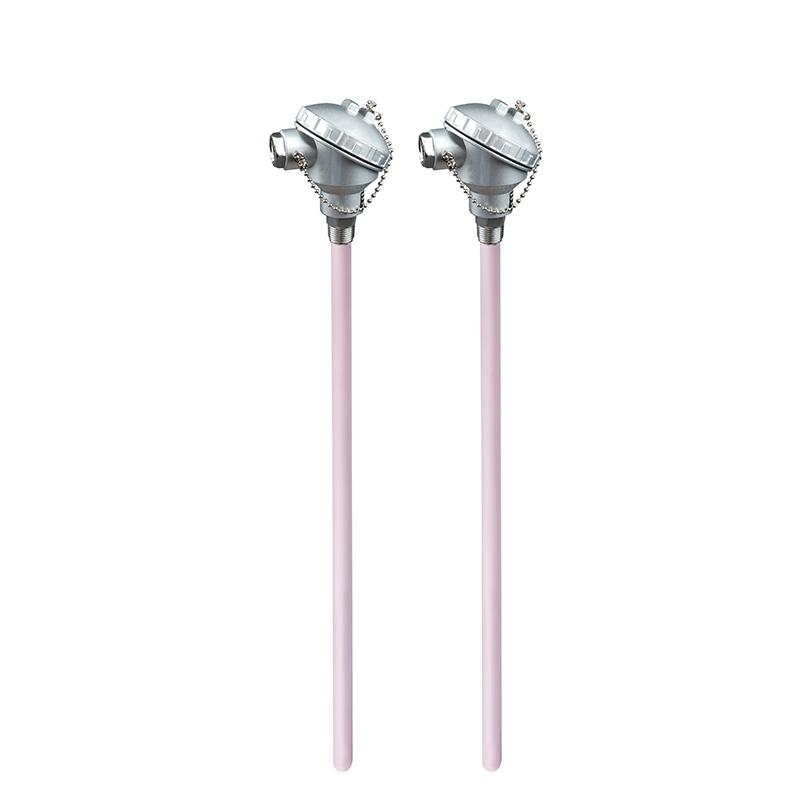

O sensor consiste em duas seções de sonda distintas: uma seção de aço inoxidável que se conecta à caixa de conexão e uma seção de cerâmica que se estende até a zona de medição de alta temperatura. Essa construção de material duplo combina a resistência mecânica e a usinabilidade do aço inoxidável com a estabilidade térmica superior e a inércia química dos materiais cerâmicos avançados.
A caixa de conexão integrada em alumínio fundido oferece um invólucro seguro e resistente às intempéries para os terminais do termopar, protegendo as conexões elétricas contra umidade, poeira e interferências mecânicas. Tanto o diâmetro quanto o comprimento da sonda de cada seção são totalmente personalizáveis, permitindo uma adaptação precisa a praticamente qualquer geometria de instalação industrial. Como parte da linha de soluções de medição de temperatura PIDMaxWell, o TC-K8 foi projetado para integrar-se perfeitamente com controladores de temperatura PID, transmissores de temperatura e sistemas de aquisição de dados.
marca:
PIDMaxWellitem nº.:
TC-K8/J8Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$8preço:
$10origem do produto:
Made in Chinacor:
Silver, blueordem minima:
10 PCSPeso do Produto:
0.4kgtempo de espera:
14 days after payment confirmedPrincipais características
|
Construção com revestimento cerâmico |
A bainha cerâmica da sonda oferece excelente resistência a altas temperaturas, choque térmico e ataques químicos, garantindo uma longa vida útil em ambientes industriais agressivos. |
|
Design de sonda de seção dupla |
Uma seção de aço inoxidável proporciona uma fixação mecânica robusta na caixa de conexão, enquanto a seção de cerâmica penetra na zona de medição de alta temperatura para leituras precisas e estáveis. |
|
Dimensões totalmente personalizáveis |
Tanto a seção da sonda em aço inoxidável quanto a em cerâmica podem ser especificadas com diâmetros de 4 mm, 5 mm ou 8 mm, com comprimentos ajustados às necessidades exatas da instalação. |
|

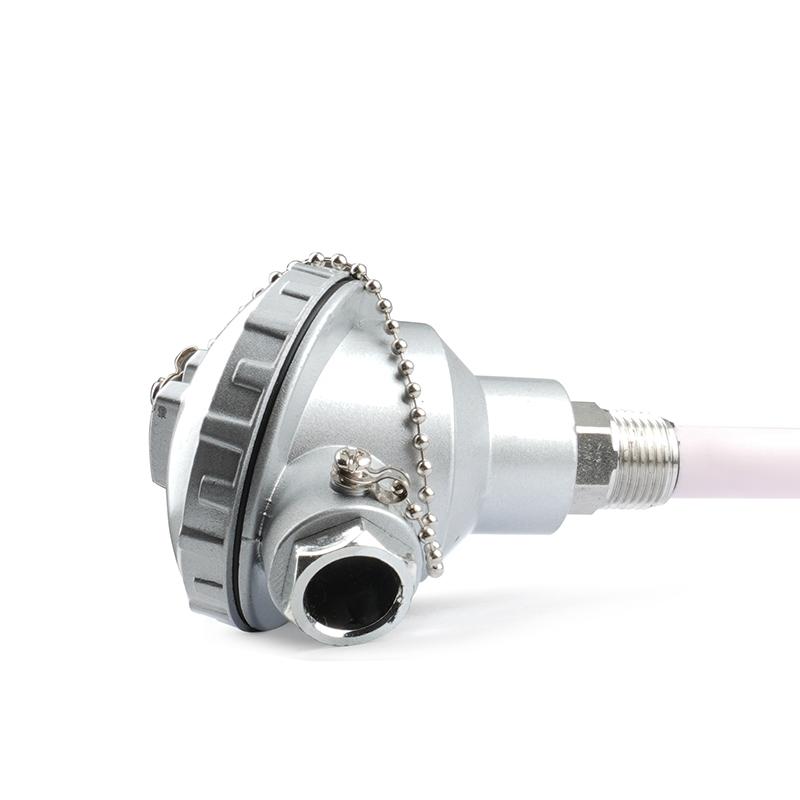

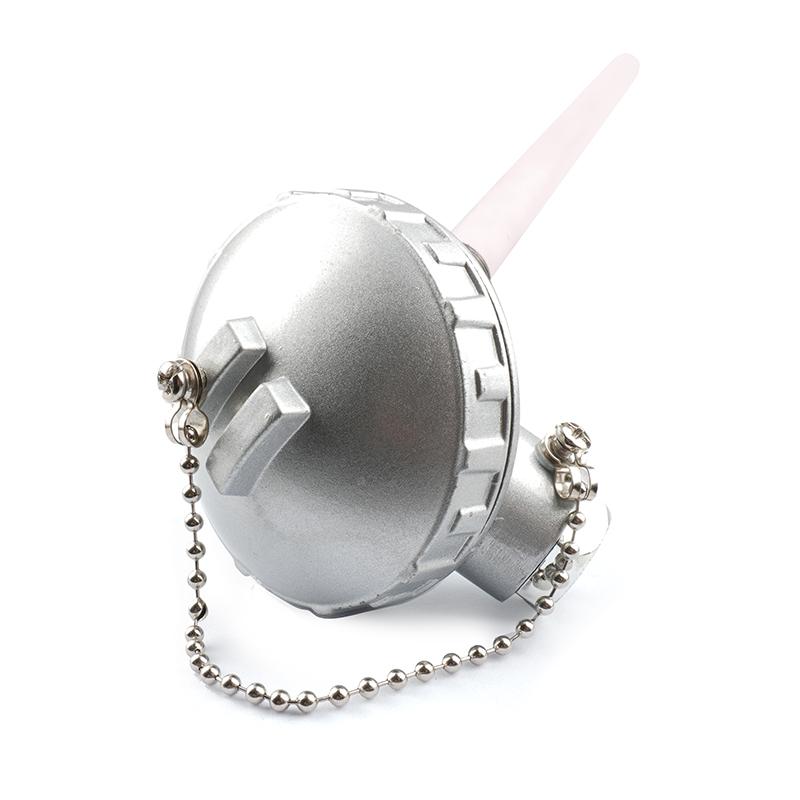

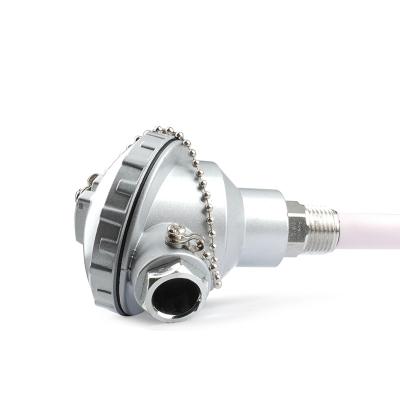

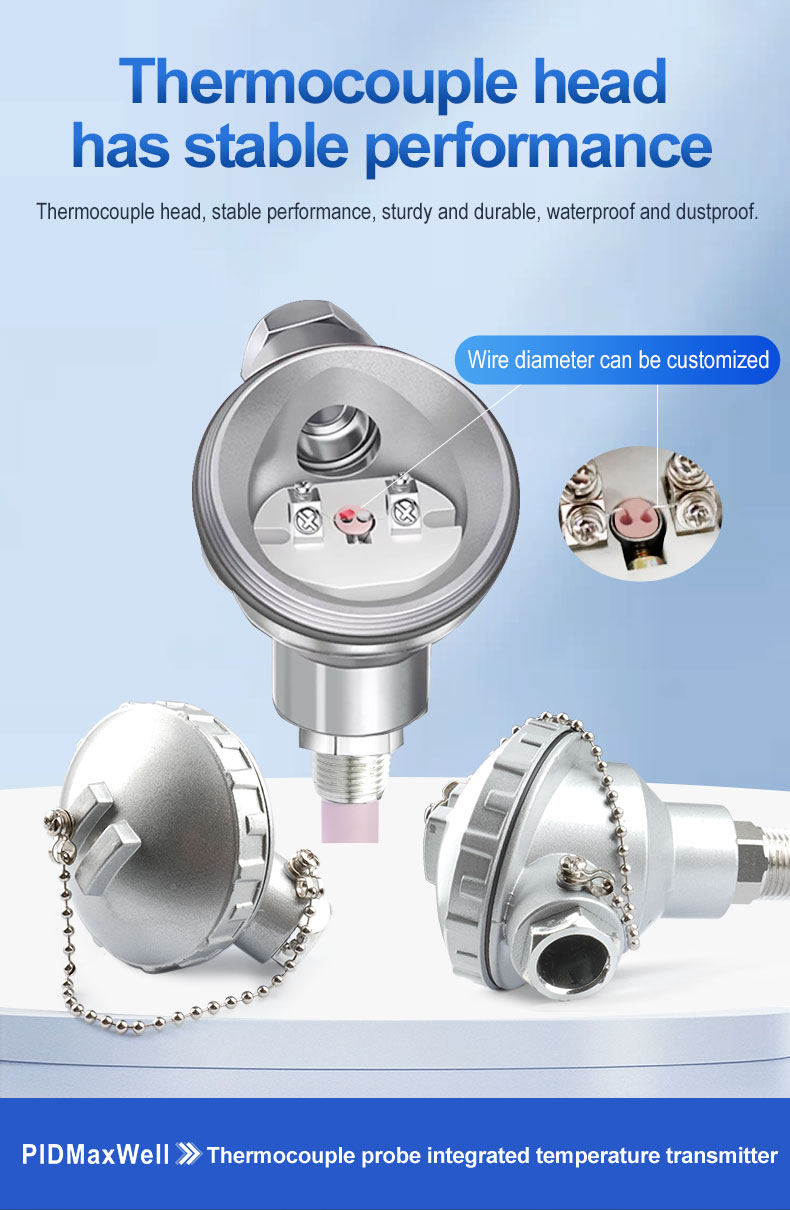

Caixa de Conexão em Alumínio Fundido |
A caixa de conexão robusta protege os terminais do termopar da exposição ambiental, simplificando a fiação em campo e garantindo conexões elétricas confiáveis. |
|
Junção aterrada ou não aterrada |
Disponível em configurações de junção aterrada (GD) ou não aterrada (UG) para atender a diferentes requisitos de medição e necessidades de isolamento elétrico. |
|
Termopar tipo K |
Utiliza um elemento termopar padrão do tipo K (Chromel-Alumel), oferecendo uma ampla faixa de medição de temperatura e grande compatibilidade com instrumentação industrial. |
Especificações técnicas
A tabela a seguir resume os principais parâmetros técnicos do termopar com bainha cerâmica TC-K8.
Configurações personalizadas estão disponíveis; entre em contato com a PIDMaxWell para requisitos não padronizados.
|
Parâmetro |
Valor |
| Número do modelo | TC-K8 |
| Tipo de termopar | Tipo K (Chromel-Alumel) |
| Faixa de temperatura | Até 1200°C (dependendo do material e da configuração da bainha cerâmica) |
| Material da bainha da sonda | Cerâmica (alumina de alta pureza) |
| Diâmetro da peça em aço inoxidável | 4 mm, 5 mm, 8 mm (personalizável) |
| Comprimento da peça em aço inoxidável | 30 mm, 50 mm (personalizável) |
| Diâmetro da peça cerâmica | 4 mm, 5 mm, 8 mm (personalizável) |
| Comprimento da peça cerâmica | 50 mm, 100 mm (personalizável) |
| Tipo de junção | Aterrado (GD) ou não aterrado (UG) |
| Conexões de rosca | Nenhuma (N) — outras opções disponíveis |
| Fio condutor | Nenhuma (N) — outras opções disponíveis |
| Conexão / Encerramento | Caixa de Conexão (CB) — alumínio fundido |
| Sinal de saída | Força eletromotriz (EMF) do termopar (milivolts) |
| Conformidade | Norma para termopares tipo K IEC 60584 / ANSI MC96.1 |
O código de encomenda TC-K8 foi estruturado para permitir a personalização completa da configuração do sensor. Cada posição no código corresponde a um parâmetro específico. As opções padrão estão listadas abaixo; no entanto, dimensões e configurações personalizadas estão disponíveis mediante solicitação. Para a variante tipo J, substitua 'TC-K8' por 'TC-J8' no código de encomenda.
Clique no link abaixo para baixar o catálogo e o manual do usuário.
TC-K8/TC-J8
Aplicações potenciais
O termopar com bainha cerâmica TC-K8 foi projetado para processos industriais onde sensores convencionais com bainha metálica seriam comprometidos por temperaturas extremas, atmosferas corrosivas ou condições abrasivas. Sua bainha cerâmica proporciona a inércia química e a estabilidade térmica necessárias para uma operação confiável e de longo prazo nas seguintes áreas de aplicação:
| Fornos de cerâmica e vidro | O TC-K8 é ideal para monitorar temperaturas de queima em fornos de cerâmica e vidro, onde as temperaturas podem ultrapassar 1000 °C e a atmosfera pode conter gases corrosivos. A bainha cerâmica suporta essas condições sem sofrer degradação, garantindo leituras de temperatura precisas e consistentes durante todo o ciclo de queima. |
| Fornos industriais e tratamento térmico | Nos processos de tratamento térmico de metais — incluindo recozimento, têmpera, revenimento e sinterização — o controle preciso da temperatura é fundamental para alcançar as propriedades desejadas do material. O TC-K8 fornece feedback de temperatura confiável para sistemas de controle de fornos, garantindo resultados consistentes e repetíveis no tratamento térmico. |
|
Fundições e fundição de metais |
O monitoramento de temperatura em operações de fundição, incluindo o manuseio de metal fundido e processos de fundição, exige sensores capazes de suportar calor radiante intenso e ciclos térmicos. O TC-K8 foi projetado para operar de forma confiável nessas condições exigentes. |
|
Incineradores e usinas de conversão de resíduos em energia |
O monitoramento da temperatura da câmara de combustão em incineradores e usinas de valorização energética de resíduos exige sensores capazes de suportar altas temperaturas e gases de combustão corrosivos. O revestimento cerâmico proporciona a resistência química necessária para uma operação estável e de longo prazo. |
|
Geração de energia |
Em instalações de geração de energia, incluindo usinas termelétricas a carvão e biomassa, o TC-K8 pode ser usado para monitorar temperaturas em caldeiras, sistemas de gases de combustão e outras zonas de alta temperatura, contribuindo para a operação eficiente e segura da usina. |
|
Aplicações em laboratório e pesquisa |
Laboratórios de pesquisa e desenvolvimento que necessitam de medições precisas de altas temperaturas em ambientes controlados ou experimentais podem se beneficiar da precisão e das dimensões personalizáveis do TC-K8, permitindo a integração em equipamentos de teste e aparelhos experimentais especializados. |
|
Processamento Químico e Petroquímico |
Reatores de alta temperatura, reformadores e aquecedores de processo em plantas químicas e petroquímicas exigem sensores de temperatura com excelente resistência química. A bainha cerâmica do TC-K8 é compatível com uma ampla gama de atmosferas de processo, incluindo ambientes oxidantes e redutores. |
