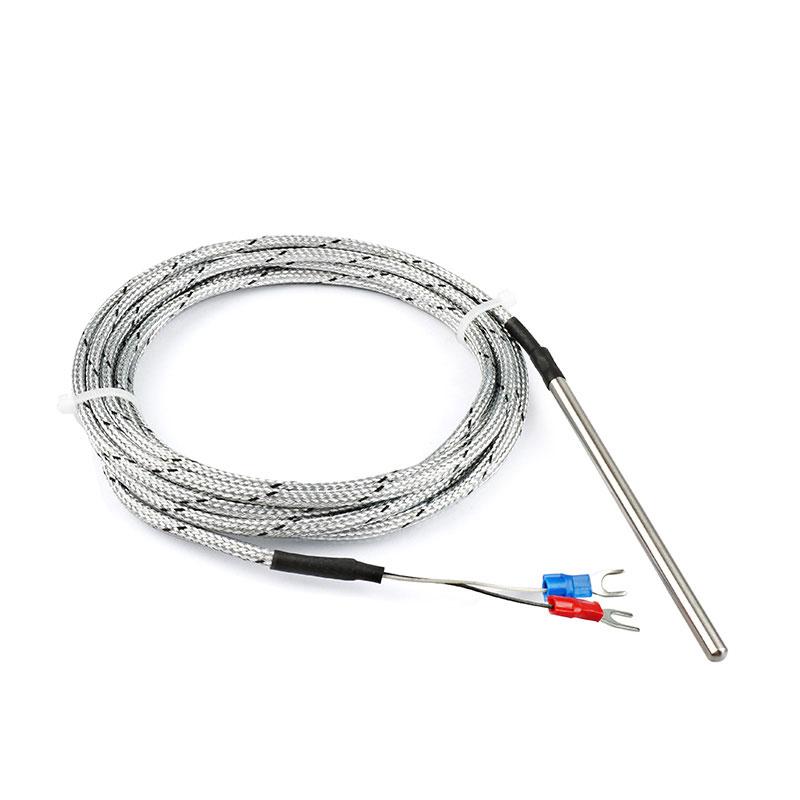

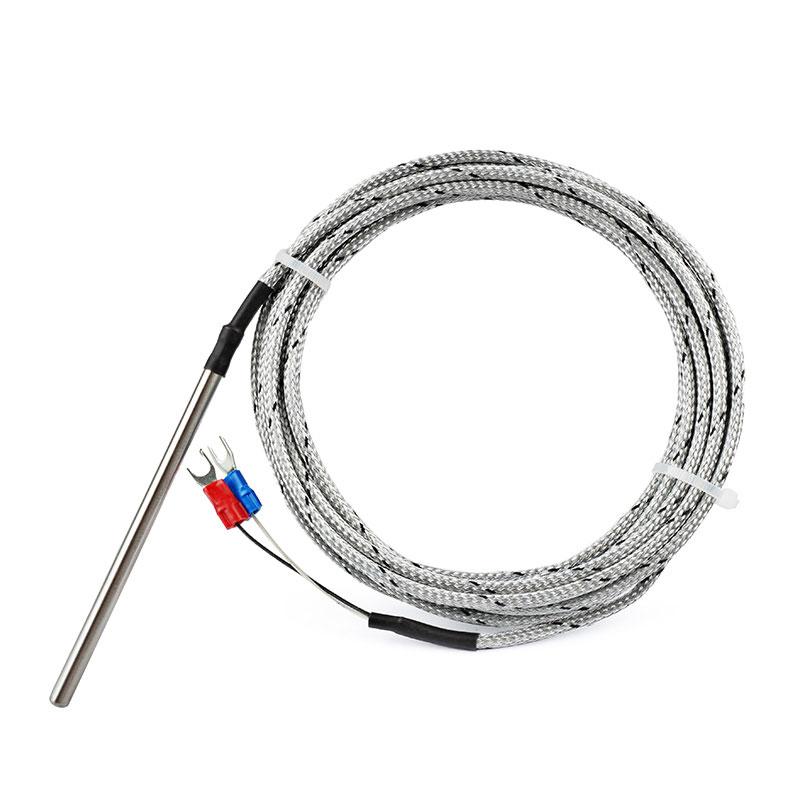

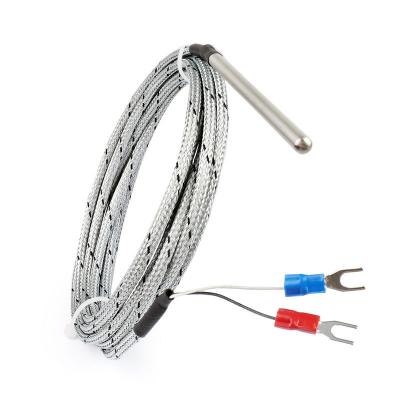

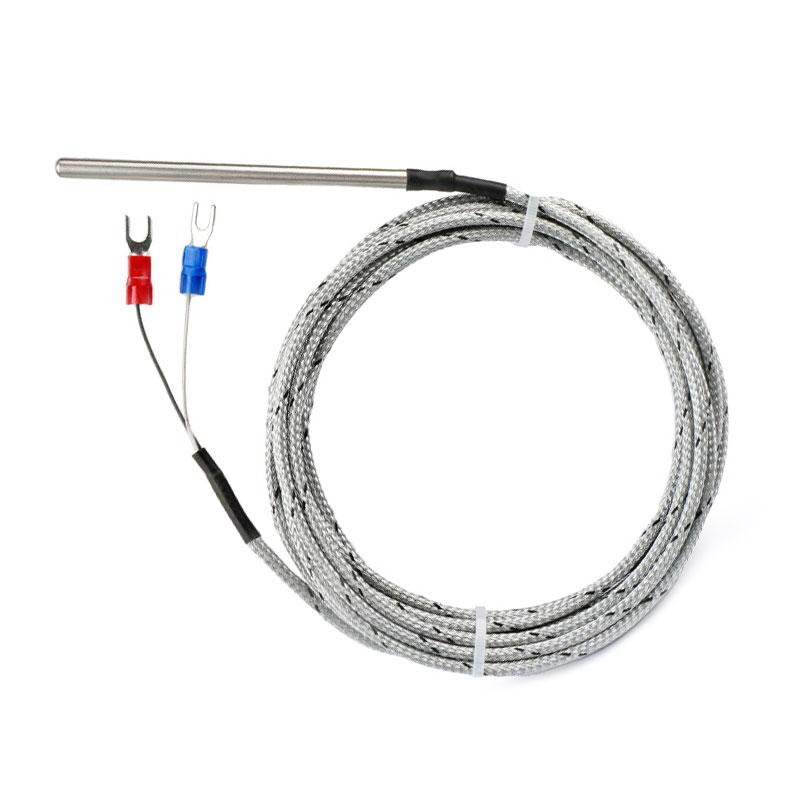

A série TC-K4/TC-J4 é composta por sensores de temperatura termopar de alto desempenho e versáteis, projetados para uma ampla gama de aplicações industriais, científicas e de controle de processos. O sensor consiste em uma bainha protetora de aço inoxidável que envolve um elemento termopar de precisão, terminado com um fio de extensão blindado trançado e conectores de terminal tipo garfo (pá). Quatro tipos de calibração de termopar — K, J, T e E — estão disponíveis para cobrir faixas de medição desde temperaturas criogênicas até -200 °C e até +1260 °C, atendendo praticamente a todos os requisitos de medição de temperatura industrial.
A bainha da sonda é fabricada em aço inoxidável 304, oferecendo excelente resistência à corrosão e durabilidade mecânica. O cabo de extensão é protegido por uma blindagem metálica trançada (folha de alumínio + malha de cobre estanhado) que suprime eficazmente a interferência eletromagnética e garante a integridade do sinal em longas distâncias. Tanto o diâmetro da sonda quanto o comprimento de inserção são totalmente personalizáveis, e o comprimento do cabo pode ser especificado para qualquer dimensão necessária. Uma construção selada à prova d'água (IP67) opcional está disponível para uso em ambientes úmidos ou de imersão. Todos os produtos estão em conformidade com as normas internacionais IEC 60584.
marca:
PIDMaxWellitem nº.:
TC- K4/J4Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$15preço:
$10origem do produto:
Made in Chinacor:
Silver, whiteordem minima:
10 PCSPeso do Produto:
0.05kgtempo de espera:
14 days after payment confirmedPrincipais características
|
Dimensões totalmente personalizáveis |
O diâmetro da sonda (2–6 mm) e o comprimento de inserção (50–500 mm+) são fabricados sob encomenda, adaptando-se a qualquer furo de instalação ou profundidade de imersão. |
| Quatro tipos de termopares | Os tipos de calibração K, J, T e E abrangem a faixa de -200 °C a +1260 °C, fornecendo o sensor adequado para cada faixa de temperatura e atmosfera. |

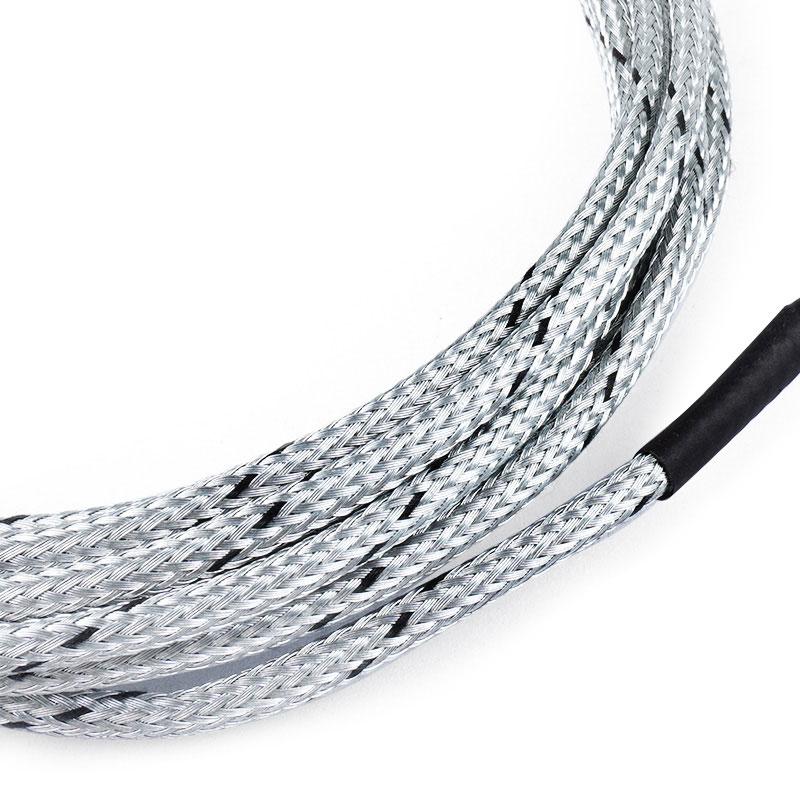

| Fio condutor com blindagem trançada | A blindagem metálica trançada (folha de alumínio + trança de cobre estanhado) suprime a EMI; as opções de material do fio incluem aço inoxidável, silicone, fibra de vidro e PTFE. |
| Design à prova d'água opcional | Construção selada com classificação IP67, disponível para uso em ambientes úmidos, molhados ou com imersão em líquidos, sem necessidade de proteção adicional. |
| Junção aterrada ou não aterrada | O tipo aterrado (GD) oferece uma resposta térmica mais rápida; o tipo não aterrado/isolado (UG) proporciona isolamento elétrico entre a sonda e o circuito de medição. |
| Em conformidade com a norma IEC 60584 | Disponível nas classes de precisão 1 ou 2; terminais de garfo com código de cores (vermelho/azul) para uma fiação rápida e sem erros. |
Especificações
Especificações gerais
| Série de produtos | TC-K4 / TC-J4 / TC-T4 / TC-E4 |
| Tipo de termopar | Tipo K, Tipo J, Tipo T, Tipo E (selecionável) |
| Classe de precisão | Classe 1 / Classe 2 conforme IEC 60584 |
| Material da bainha | Aço inoxidável 304 |
| Diâmetro da sonda | 2 mm, 3 mm, 4 mm, 5 mm (outros tamanhos personalizáveis) |
| Comprimento da sonda | 50 mm, 100 mm, 150 mm, 200 mm (outros comprimentos personalizáveis) |
| Tipo de junção | Aterrado (GD) / Não aterrado – Isolado (UG) |
| Material do fio condutor | Aço inoxidável (SS) / Silicone (SILI) / Fibra de vidro (FG) / PTFE – Teflon (TF) |
| Comprimento do fio condutor | 2000 mm, 3000 mm, 5000 mm (qualquer comprimento personalizável) |
| Fim do terminal | Terminais tipo garfo (pá), codificados por cores vermelho (+) / azul (−) |
| Opção à prova d'água | Padrão (não à prova d'água) / À prova d'água IP67 (opcional) |
| Temperatura ambiente (fio condutor) | -40 °C a +85 °C |
| Temperatura de armazenamento | -40 °C a +100 °C |
| Montagem | Inserção direta (conexões roscadas e flanges disponíveis sob encomenda) |
| Conformidade | IEC 60584-1 (termopar), IEC 60584-3 (fio de extensão) |
Comparação de tipos de termopares
| Tipo | Fio positivo | Fio negativo | Faixa de medição | Precisão de Classe 2 | Precisão de Classe 1 | Atmosfera recomendada |
| K | NiCr (Chromel) | NiAl (Alumel) | -200 °C a +1260 °C | ±2,2 °C ou ±0,75% | ±1,1 °C ou ±0,4% | Oxidante ou inerte |
| J | Fe (Ferro) | CuNi (Constantan) | 0 °C a +760 °C | ±2,2 °C ou ±0,75% | ±1,1 °C ou ±0,4% | Vácuo, redutor ou oxidante (seco) |
| T | Cu (Cobre) | CuNi (Constantan) | -200 °C a +350 °C | ±1,0 °C ou ±0,75% | ±0,5 °C ou ±0,4% | Úmido/molhado, baixa temperatura |
| E | NiCr (Chromel) | CuNi (Constantan) | -200 °C a +900 °C | ±1,7 °C ou ±0,5% | ±1,0 °C ou ±0,4% | Oxidante ou inerte, criogênico |
Nota: As faixas de medição acima refletem os limites teóricos do fio do termopar. A faixa de operação real pode ser menor, dependendo da construção da sonda, do método de instalação e da seleção do fio condutor. Os valores de precisão prevalecem, prevalecendo o maior valor entre eles.
Opções de fio condutor
| Código | Material | Temperatura máxima contínua. | Aplicação típica |
| SS | Fio trançado de aço inoxidável | +300 °C | Uso industrial geral, proteção mecânica |
| SILI | Fio isolado com borracha de silicone | +200 °C | Roteamento flexível, ambientes com temperatura moderada |
| FG | Fio isolado com fibra de vidro | +400 °C | Ambientes de alta temperatura, fiação de fornos |
| TF | Fio isolado com PTFE (Teflon) | +260 °C | Resistência química, alimentos e produtos farmacêuticos |
Por que escolher a Maxwell?
A Maxwell Automation (Xiamen) Limited é uma fabricante e exportadora líder de produtos de automação industrial e medição de temperatura, com sede em Xiamen, província de Fujian, China. A série NTC10K é fabricada sob rigorosos procedimentos de controle de qualidade, com testes de resistência de 100% a 25 °C e verificação do valor B em cada lote para garantir desempenho consistente em todos os lotes de produção.
Personalização OEM/ODM: Dimensões personalizadas da sonda, tipos de rosca, comprimentos de fio, tipos de conector e embalagens de marca própria estão disponíveis para pedidos em grande volume.
Capacidade de produção em grande volume: Capacidade de produção mensal superior a 100.000 unidades, com prazos de entrega padrão de 10 a 15 dias úteis para configurações personalizadas.
Teste elétrico completo: 100% testado Todos os sensores são testados quanto à resistência R25 e continuidade antes do envio, com verificação opcional do valor B disponível.
Preços competitivos de fábrica: Preços direto da fábrica, sem acréscimos de intermediários. Descontos por volume disponíveis para pedidos acima de 1.000 unidades.
Suporte logístico global: Envio internacional via DHL, FedEx, UPS e frete marítimo. Amostras disponíveis para avaliação antes da realização de pedidos em grande quantidade.
Informações de contato
| Canal | Detalhes |
| sales@pidmaxwell.com | |
| Tel/WhatsApp | +86 13779929138 |
| Telefone (Escritório) | +86-592-6382791 |
| Site | www.maxwell-fa.com |
Estrutura do código
TC-K4 (ou TC-J4) — ① — ② — ③ — ④ — ⑤ — ⑥
Definições de Campos de Código
| Campo | Descrição | Código | Significado |
| TC-K4 ou TC-J4 | Prefixo do produto (Código de pedido rápido) | TC-K4 TC-J4 | Termopar tipo K Termopar tipo J |
| ① Diâmetro da sonda | Diâmetro externo da sonda (mm) Personalizável — outros tamanhos disponíveis | 2, 3, 4, 5 | Ø 2 mm, Ø 3 mm, Ø 4 mm, Ø 5 mm |
| ② Comprimento da sonda | Comprimento de inserção da sonda (mm) Personalizável — outros comprimentos disponíveis | 50, 100, 150, 200 | 50 mm, 100 mm, 150 mm, 200 mm |
| ③ Conexões de processo | Conexões de rosca/processo | N | Sem conexões de rosca (este modelo) |
| ④ Comprimento do fio condutor | Comprimento do fio condutor (mm): Qualquer comprimento pode ser especificado. | 2000, 3000, 5000 | 2000 mm (2 m), 3000 mm (3 m), 5000 mm (5 m) |
| ⑤ Material do fio condutor | Material de isolamento/revestimento | SS, SILI, FG, TF | Fio de aço inoxidável, fio de silicone, fio com isolamento de fibra de vidro, fio de teflon (PTFE). |
| ⑥ Tipo de Junção | Aterramento da junção quente do termopar | GD, UG | Aterrado (tipo não isolador, padrão) Sem aterramento (tipo isolador) |
Exemplos de pedidos
| Código do pedido | Descrição |
| TC-K4-5-100-N-2000-SS-GD | Termopar tipo K, sonda de Ø5 mm, comprimento de inserção de 100 mm, sem acessórios, fio condutor de aço inoxidável de 2000 mm, junção aterrada. |
| TC-J4-3-100-N-2000-SS-GD | Termopar tipo J, sonda de Ø3 mm, comprimento de inserção de 100 mm, sem conexões, fio condutor de aço inoxidável de 2000 mm, junção aterrada. |
| TC-K4-4-150-N-3000-SILI-UG | Termopar tipo K, sonda de Ø4 mm, comprimento de inserção de 150 mm, sem conexões, fio condutor de silicone de 3000 mm, junção não aterrada (isolada). |
| TC-J4-5-200-N-5000-FG-GD | Termopar tipo J, sonda de Ø5 mm, comprimento de inserção de 200 mm, sem conexões, fio condutor de fibra de vidro de 5000 mm, junção aterrada. |
| TC-T4-3-50-N-2000-SS-GD | Termopar tipo T, sonda de Ø3 mm, comprimento de inserção de 50 mm, sem conexões, fio condutor de aço inoxidável de 2000 mm, junção aterrada. |
| TC-E4-4-100-N-3000-TF-UG | Termopar tipo E, sonda de Ø4 mm, comprimento de inserção de 100 mm, sem conexões, fio condutor de PTFE de 3000 mm, junção não aterrada (isolada). |
Nota: Para diâmetros de sonda, comprimentos de inserção, comprimentos de fio condutor ou acessórios de montagem especiais (conexões roscadas, flanges, etc.) não padronizados, informe suas necessidades ao fazer o pedido. Uma versão à prova d'água (IP67) também está disponível — adicione o sufixo "-WP" ou entre em contato com nossa equipe de vendas. Visite www.maxwell-fa.com para solicitar um orçamento.
Guia de Seleção
| Tipo | Faixa recomendada | Ideal para | Evitar |
| K | -200 °C a +1260 °C | A maioria das aplicações industriais; fornos de alta temperatura; escapamento automotivo; moldagem por injeção; uso geral | Atmosferas sulfurosas; ambientes parcialmente oxidantes; vácuo (longo prazo) |
| J | 0 °C a +760 °C | Ambientes industriais secos; fornos a vácuo; atmosferas redutoras; processamento de plásticos. | Condições úmidas/molhadas; temperaturas acima de 540 °C com fio de bitola fina. |
| T | -200 °C a +350 °C | Refrigeração; monitoramento da cadeia de frio; processamento de alimentos; ambientes úmidos; pesquisa criogênica | Temperaturas acima de 370 °C no ar (oxidação do fio de cobre) |
| E | -200 °C a +900 °C | Medições científicas de alta sensibilidade; aplicações criogênicas; instrumentos de laboratório. | Atmosferas parcialmente oxidantes; ciclos alternados de oxidação/redução (longo prazo) |

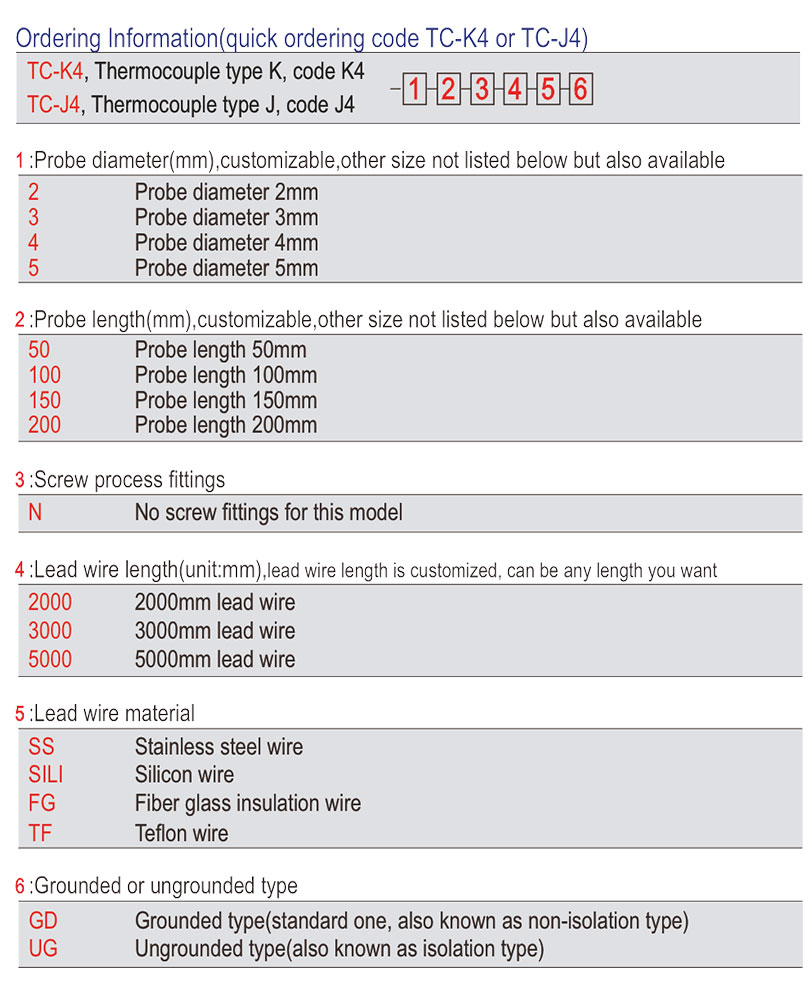

Informações para Pedidos - Referência
Aplicações potenciais
Automação Industrial e Controle de Processos
A série TC-K4/TC-J4 é ideal para monitoramento de temperatura em máquinas de moldagem por injeção de plástico, extrusoras e sistemas de canais quentes, onde os sensores tipo K ou J fornecem informações precisas sobre a temperatura do cilindro, molde e bico, garantindo a consistência da qualidade do produto. Em fornos de tratamento térmico de metais, estufas de recozimento e sistemas de têmpera, a ampla faixa de medição do sensor tipo K (até 1260 °C) atende aos requisitos mais exigentes de processos de alta temperatura. Os sensores tipo T são amplamente utilizados em fornos para processamento de alimentos e geradores de vapor, onde a precisão na faixa intermediária é fundamental.
Sistemas de climatização e refrigeração
Em sistemas de aquecimento, ventilação e ar condicionado (HVAC), o sensor de sonda monitora as temperaturas dos dutos, das serpentinas e das tubulações de água quente/gelada. O termopar tipo T é particularmente adequado para aplicações de refrigeração, fornecendo leituras estáveis e precisas de -200 °C a +350 °C — abrangendo armazéns frigoríficos, transporte refrigerado e equipamentos de refrigeração comercial. A versão opcional à prova d'água IP67 pode ser instalada diretamente em tubulações ou recipientes de líquidos sem vedação adicional.
Equipamentos de laboratório e pesquisa
Em ambientes de laboratório, o sensor é utilizado em câmaras climáticas, estufas de secagem, câmaras de teste de alta/baixa temperatura e fornos experimentais. O termopar tipo E, que produz a maior força eletromotriz (FEM) de saída entre todos os tipos de termopares padrão, é especialmente vantajoso em medições científicas de precisão que exigem máxima sensibilidade.
Novos equipamentos de energia e potência
No setor de novas energias, o sensor monitora a temperatura das baterias em sistemas de íon-lítio, o gerenciamento térmico em estações de carregamento de veículos elétricos e a dissipação de calor em inversores fotovoltaicos. Na infraestrutura de energia — transformadores, painéis de distribuição e quadros de distribuição — o sensor fornece dados de temperatura em tempo real para sistemas de proteção e alarme, prevenindo o superaquecimento e falhas nos equipamentos.
Equipamentos médicos e farmacêuticos
A série é utilizada em autoclaves de esterilização, liofilizadores, incubadoras e linhas de produção farmacêutica. A alta precisão do termopar tipo T em baixas temperaturas o torna a escolha ideal para armazenamento de medicamentos em cadeia fria, refrigeradores de bancos de sangue e sistemas de preservação de amostras biológicas.
Automotivo e Transporte
As aplicações incluem instrumentação em bancadas de teste de motores, medição da temperatura dos gases de escape, gestão térmica de baterias de veículos elétricos e testes ambientais de componentes automotivos. O termopar tipo K é particularmente adequado para o monitoramento da temperatura dos gases de escape, onde as temperaturas podem ultrapassar os 800 °C.
Processamento de Alimentos e Bebidas
O sensor é utilizado em fornos de panificação, equipamentos de pasteurização, sistemas de aquecimento de alimentos líquidos e instalações de armazenamento refrigerado. A versão à prova d'água IP67 pode ser submersa diretamente em líquidos, atendendo aos requisitos de higiene e proteção contra entrada de água e poeira da indústria alimentícia.
Processamento de plásticos e borracha
O controle preciso da temperatura é fundamental nos processos de extrusão, moldagem por sopro e vulcanização. As dimensões personalizáveis da sonda permitem que o sensor seja adaptado a qualquer geometria de cilindro, matriz ou molde, enquanto a escolha do material de isolamento do fio condutor (PTFE, fibra de vidro) garante a compatibilidade com ambientes de processamento de alta temperatura e quimicamente agressivos.
