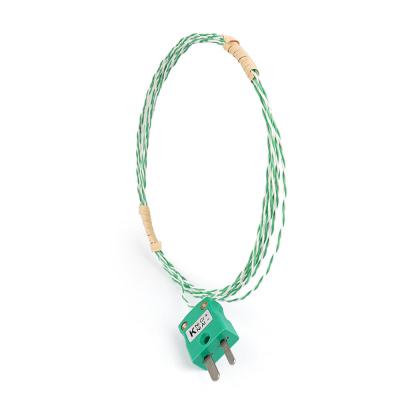

O TC-K14B é um termopar tipo K de resposta rápida, projetado para aplicações onde a medição rápida e precisa da temperatura é essencial. Ao contrário dos termopares convencionais com bainha, o TC-K14B possui uma junção exposta por solda com massa térmica mínima, permitindo detectar variações de temperatura em frações de segundo. Isso o torna a escolha ideal para tarefas de monitoramento dinâmico de temperatura em ambientes de pesquisa, testes e controle de qualidade industrial.

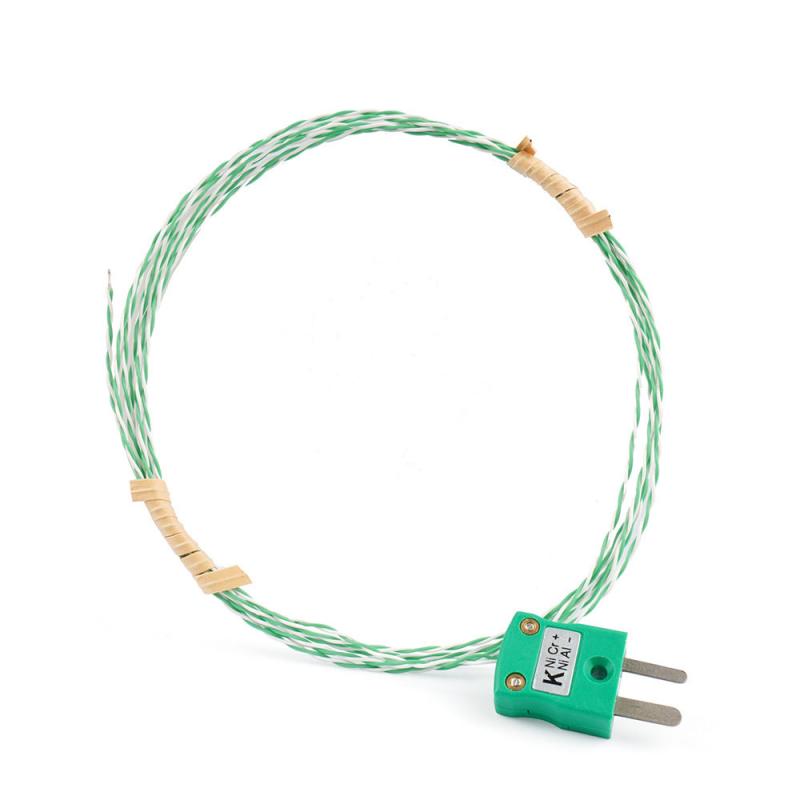

O sensor é construído com um par de fios de termopar Chromel-Alumel (tipo K) de calibre fino, torcidos e isolados com uma trança flexível de fibra de vidro. A codificação de cores verde e branca do fio condutor segue o padrão internacional para termopares tipo K, proporcionando uma identificação clara da polaridade. O isolamento de fibra de vidro oferece excelente resistência térmica e flexibilidade, permitindo que o sensor seja instalado em espaços confinados e ao redor de geometrias complexas sem risco de danos ao isolamento.

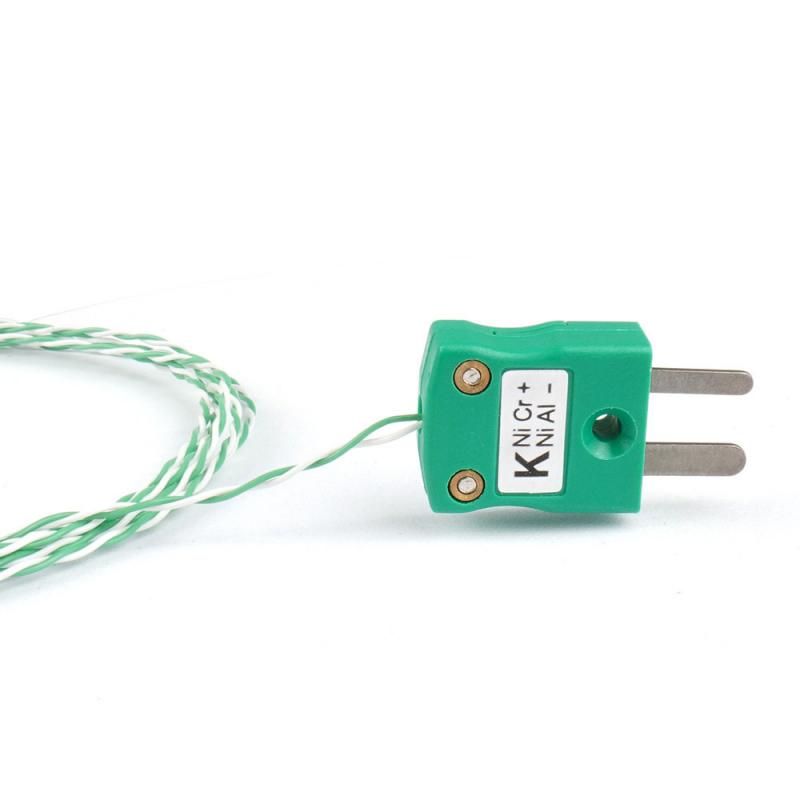

Na extremidade do instrumento, o TC-K14B está equipado com um conector miniatura padrão de desconexão rápida tipo K (carcaça verde, etiquetado como 'K NiCr+ / NiAl−'), compatível com uma ampla gama de termômetros portáteis, registradores de dados e indicadores de temperatura que aceitam o padrão de conector de termopar miniatura IEC 60584 / ANSI. O design plug-and-play elimina a necessidade de fiação em campo, permitindo implantação rápida e substituição do sensor sem ferramentas ou conhecimento especializado.

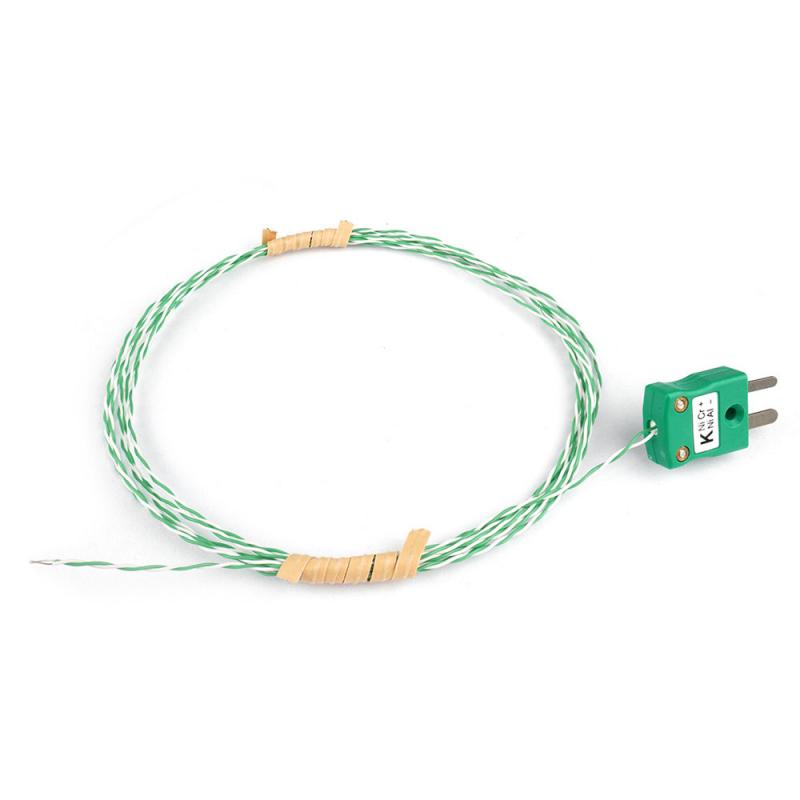

O comprimento do fio condutor é totalmente personalizável, tornando o TC-K14B adaptável a instalações onde o ponto de medição está localizado a uma distância considerável do instrumento. Como parte da linha de soluções de medição de temperatura PIDMaxWell, o TC-K14B foi projetado para integrar-se perfeitamente com os controladores de temperatura PID, transmissores de temperatura e instrumentos de terceiros compatíveis da PIDMaxWell.
marca:
PIDMaxWellitem nº.:
TC-K14/J14Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$10preço:
$5origem do produto:
Made in Chinacor:
Silver, blueordem minima:
10 PCSPeso do Produto:
0.1kgtempo de espera:
14 days after payment confirmedPrincipais características
|
Tempo de resposta rápido |
A junção exposta da solda e o fio fino do termopar minimizam a massa térmica, permitindo uma resposta quase instantânea às mudanças de temperatura. Isso torna o TC-K14B ideal para medir temperaturas que variam rapidamente em processos dinâmicos. |
|
Projeto de Junção Exposta |
A ponta com cordão de solda exposto proporciona contato direto com o meio de medição, maximizando a transferência de calor e a velocidade de resposta. Este design é otimizado para medições de temperatura do ar, gases e superfícies, onde a velocidade é o requisito principal. |
| Conector de desconexão rápida em miniatura | O conector miniatura tipo K padrão IEC 60584 / ANSI (verde) permite a conexão e desconexão rápidas e sem ferramentas de instrumentos compatíveis. O design polarizado impede a inserção incorreta, protegendo tanto o sensor quanto o instrumento. |
| Fio condutor flexível de fibra de vidro | O fio condutor de par trançado, isolado com fibra de vidro verde e branca, é leve, flexível e resistente a altas temperaturas, facilitando a passagem por espaços apertados e em torno de geometrias complexas sem risco de danos ao isolamento. |
| Comprimento do fio condutor personalizável | O comprimento do fio condutor pode ser especificado para qualquer comprimento exigido pela aplicação, desde configurações curtas para bancada até longas distâncias entre o ponto de medição e o instrumento. |
| Compatibilidade padrão com o tipo K | Como um termopar tipo K padrão, o TC-K14B é compatível com praticamente todos os instrumentos de temperatura tipo K, incluindo termômetros portáteis, registradores de dados, controladores PID e transmissores de temperatura. |
| Leve e portátil | A construção compacta e leve torna o TC-K14B fácil de transportar e implantar em campo, permitindo tarefas móveis de medição e inspeção de temperatura. |
Especificações técnicas
A tabela a seguir resume os principais parâmetros técnicos do termopar de resposta rápida TC-K14B.
Comprimentos e configurações de fios condutores personalizados estão disponíveis; entre em contato com a PIDMaxWell para requisitos não padronizados.
|
Parâmetro |
Valor |
| Número do modelo | TC-K14B |
| Tipo de termopar | Tipo K (Chromel-Alumel) |
| Tipo de junção | Cordão de solda exposto (ponta nua) |
| Faixa de temperatura | -50°C a 250°C (-58°F a 482°F) |
| Precisão | ±1°C ou ±0,75% da leitura (o que for maior), conforme IEC 60584 Classe 1. |
| Tempo de resposta | < 0,5 segundos (típico, em ar parado) |
| Isolamento do fio condutor | Trança de fibra de vidro (verde/branca, par trançado) |
| Bitola do fio de chumbo | Fio de termopar de bitola fina (diâmetro típico de 0,2 mm) |
| Comprimento do fio condutor | Personalizável (padrão: 1000 mm, 2000 mm, 3000 mm) |
| Tipo de conector | Conector miniatura tipo K de desconexão rápida (padrão IEC 60584 / ANSI) |
| Cor da carcaça do conector | Verde (padrão tipo K) |
| Marcação de polaridade do conector | NiCr+ (positivo) / NiAl− (negativo) |
| Material de conexão | Carcaça termoplástica de alta temperatura, pinos de aço inoxidável. |
| Sinal de saída | Força eletromotriz (EMF) do termopar (milivolts) |
| Conformidade | Norma para termopares tipo K IEC 60584 / ANSI MC96.1 |
Notas de Instalação e Utilização
Posicionamento da junção:
Para uma medição de temperatura precisa, certifique-se de que a junção exposta do cordão esteja em contato direto ou muito próxima da superfície ou meio a ser medido. Evite que o cordão entre em contato com qualquer superfície que não seja o ponto de medição pretendido, pois isso pode introduzir erros de medição.
Polaridade do conector:
O conector miniatura tipo K é polarizado e possui um encaixe específico para evitar inserção incorreta. Conecte sempre os fios verde (positivo, NiCr+) e branco (negativo, NiAl−) aos terminais correspondentes no instrumento. A inversão da polaridade resultará em leituras de temperatura incorretas.
Roteamento dos fios condutores:
Evite passar o fio condutor próximo a cabos de alta tensão ou campos eletromagnéticos fortes, pois isso pode introduzir ruído no sinal do termopar. Sempre que possível, utilize fios de extensão blindados para longas distâncias em ambientes com ruído elétrico.
Limites de temperatura:
O termopar TC-K14B foi projetado para uso até 250 °C. Exceder essa temperatura pode danificar o isolamento de fibra de vidro e o conector miniatura. Para aplicações em temperaturas mais elevadas, consulte o termopar com bainha cerâmica TC-K8 ou entre em contato com a PIDMaxWell para obter uma alternativa adequada.
Manuseio:
O fio do termopar de bitola fina é delicado e deve ser manuseado com cuidado para evitar dobras, torções acentuadas ou danos mecânicos perto da junção exposta. Inspecione o sensor antes de cada uso para garantir que a junção e o isolamento estejam intactos.
O código de encomenda TC-K14B permite especificar facilmente a configuração do sensor. O principal parâmetro personalizável é o comprimento do fio condutor. Para a variante tipo J com conector miniatura, o modelo equivalente é o TC-J14B. Comprimentos de fio personalizados e configurações especiais estão disponíveis mediante solicitação — entre em contato com a PIDMaxWell para especificar suas necessidades.
| Parâmetro | Opções |
| Comprimento do fio condutor (mm) |
1000 = 1000 mm (1 metro) 2000 = 2000 mm (2 metros) 3000 = 3000 mm (3 metros) (Comprimentos personalizados disponíveis mediante solicitação) |
Exemplo de código de pedido
| Tipo de termopar | Tipo K (Chromel-Alumel) |
| Código do modelo | K14B |
| Tipo de junção | Cordão de solda exposto (resposta rápida) |
| Comprimento do fio condutor | 2000 mm (2 metros) |
| Isolamento do fio condutor | Trança de fibra de vidro, par torcido |
| Conector | Conector miniatura tipo K de desconexão rápida (verde) |
| TC-K14-A / TC-J14-A | TC-K14-B / TC-J14-B | TC-K14-C / TC-J14-V | TC-K14-D / TC-J14-D |
Clique no link abaixo para baixar o catálogo e o manual do usuário.
TC-K14/TC-J14
Aplicações potenciais
A combinação de tempo de resposta rápido, fio condutor flexível e conector miniatura plug-and-play do TC-K14B o torna excepcionalmente versátil. É ideal para qualquer aplicação que exija medição de temperatura rápida e precisa, e onde a praticidade de uma conexão de desconexão rápida seja valorizada. As seções a seguir descrevem as principais áreas de aplicação deste sensor.
| Sistemas de climatização e refrigeração | O TC-K14B é amplamente utilizado em comissionamento, manutenção e diagnóstico de sistemas HVAC. Os técnicos podem medir rapidamente as temperaturas do ar nos dutos de insuflação e retorno, verificar o desempenho das serpentinas do condensador e do evaporador, verificar a calibração do termostato e diagnosticar falhas do sistema. O rápido tempo de resposta permite o monitoramento em tempo real das mudanças de temperatura conforme as condições do sistema variam. |
| Testes térmicos em eletrônicos e placas de circuito impresso | Na fabricação e pesquisa e desenvolvimento de eletrônicos, o TC-K14B pode ser usado para verificar as temperaturas de junção de componentes, avaliar a eficácia de dissipadores de calor, mapear gradientes térmicos em placas de circuito impresso e validar projetos de gerenciamento térmico. A junção de fio fino e pequeno ponto pode ser posicionada com precisão em componentes pequenos sem perturbar o ambiente térmico. |
| Laboratórios de Pesquisa e Desenvolvimento | Aplicações de pesquisa que exigem dados de temperatura rápidos e precisos se beneficiam enormemente da resposta rápida e da construção flexível do TC-K14B. O sensor pode ser usado em experimentos em túnel de vento, pesquisas de combustão, caracterização de materiais e qualquer configuração experimental onde a medição de temperatura transiente seja crítica para a qualidade dos dados. |
| Equipamentos para serviços de alimentação e catering | O TC-K14B é ideal para verificar a temperatura da superfície de equipamentos de cozinha, chapas, placas aquecedoras e superfícies de aquecimento de alimentos, garantindo a conformidade com os requisitos de temperatura para segurança alimentar. Sua resposta rápida permite verificações pontuais em diversas superfícies sem a necessidade de aguardar a estabilização do sensor. |
| Diagnóstico automotivo e de automobilismo | Técnicos automotivos e engenheiros de automobilismo utilizam termopares de resposta rápida para monitorar a temperatura de componentes do motor, do coletor de escape, dos discos de freio e da superfície dos pneus. A resposta rápida do TC-K14B permite a medição precisa de temperaturas que variam rapidamente durante a operação dinâmica. |
| Controle de Qualidade Industrial e Validação de Processos | Em ambientes de produção, o TC-K14B oferece suporte à verificação rápida de temperatura em linhas de produção, verificações de qualidade em processo e qualificação de equipamentos. O conector de desconexão rápida permite que o sensor seja movido rapidamente entre os pontos de medição, melhorando a produtividade em tarefas de inspeção multiponto. |
| Processamento de plásticos e borracha | O monitoramento das temperaturas do molde, do cilindro da extrusora e da superfície do material durante o processamento de plásticos e borracha exige sensores rápidos e precisos. O TC-K14B oferece a velocidade de resposta necessária para detectar variações de temperatura que podem afetar a qualidade do produto. |
| Aplicações educacionais e de treinamento | O TC-K14B é um excelente sensor para laboratórios educacionais e centros de treinamento, proporcionando aos alunos experiência prática em medição de temperatura com base em termopares. Sua construção robusta e simples, juntamente com o conector padrão, facilitam a integração com sistemas educacionais de aquisição de dados e termômetros portáteis. |
