O elemento de aquecimento central de um forno industrial é normalmente um elemento de aquecimento elétrico. Depois que o calor é gerado, um ventilador de circulação distribui o ar quente por todo o forno.

A operação estável a longo prazo de um forno depende não apenas de sua estrutura de isolamento, projeto do fluxo de ar, desempenho do ventilador e instrumentos de controle de temperatura, mas também está intimamente relacionada ao método de ajuste da potência de aquecimento.

O valor central do regulador de potência PIDMaxWell no processo de aquecimento do forno está em sua capacidade de ajustar de forma flexível a potência de saída do elemento de aquecimento com base nos requisitos de controle de temperatura em tempo real, resultando em uma curva de aquecimento e um processo de manutenção de temperatura mais suaves e controláveis.

I. Por que a potência de aquecimento de um forno não pode permanecer constante?

Na operação real, a demanda de calor de um forno varia muito em diferentes momentos:

Durante a partida inicial a frio, o corpo do forno, os dutos de ar e as peças de trabalho estão todos em temperatura ambiente, exigindo uma fonte de alimentação de maior potência para elevar rapidamente a temperatura;

Quando a temperatura medida se aproxima do valor-alvo, continuar aquecendo em carga total pode facilmente causar um pico de temperatura devido à inércia térmica;

Depois que o forno entra na fase de temperatura constante, apenas a perda de calor causada pela dissipação de calor da carcaça externa, abertura e fechamento da porta e circulação do fluxo de ar precisa ser compensada, não sendo necessária uma saída contínua de potência total.

Portanto, o controle de aquecimento de um forno não pode depender simplesmente da lógica de "ligar/desligar", mas deve ser ajustado com precisão para "a magnitude da saída de potência".

II. Como o regulador de potência PIDMaxWell consegue uma intervenção precisa no processo de aquecimento?

Os fornos normalmente contêm termopares ou detectores de temperatura por resistência (RTDs) como elementos de detecção de temperatura. O controlador de temperatura compara a temperatura medida com o valor definido e então envia um comando de ajuste.

Ao receber esse comando, o regulador de potência PIDMaxWell ajusta dinamicamente a tensão ou corrente de alimentação do elemento de aquecimento, obtendo assim uma variação contínua de potência.

Sua lógica de operação pode ser resumida da seguinte forma:

Estágio de baixa temperatura: Aumentar a saída para acelerar o aquecimento;

Aproximação da temperatura-alvo: Reduzir gradualmente a saída para aliviar a inércia térmica;

Estágio de manutenção da temperatura constante: Compensar adaptativamente com uma pequena quantidade de potência com base na perda de calor em tempo real.

Este método de controle evita efetivamente que o elemento de aquecimento alterne repetida e drasticamente entre "totalmente ligado" e "totalmente desligado".

III. Ajuda a suprimir o excesso de temperatura

Muitos usuários de fornos já encontraram problemas semelhantes: a temperatura definida é 150℃, mas depois que o aquecimento para, a temperatura do forno continua subindo antes de diminuir.

Isso ocorre porque uma grande quantidade de calor residual se acumula nos elementos de aquecimento, dutos de ar e paredes do forno. Mesmo após o corte da energia, esse calor residual continua sendo liberado para o interior do forno.

Se um contator for usado para aquecimento de potência total com liga/desliga, cortando a energia somente quando a temperatura se aproxima do valor definido, o excesso de temperatura é quase inevitável.

No entanto, quando o regulador de potência PIDMaxWell é usado em conjunto com um controlador de temperatura que possui recursos de cálculo PID, ele pode reduzir proativamente a potência antecipadamente quando a temperatura se aproxima do valor-alvo, reduzindo efetivamente o excesso de temperatura causado pelo calor residual.

IV. Melhorando a consistência da produção entre lotes

Em processos como secagem, cura, pré-aquecimento e tratamento térmico, geralmente existem limites rigorosos para taxas de aquecimento, temperaturas de manutenção e tempos de permanência.

Se cada lote de produtos passar por trajetórias de mudança de temperatura diferentes, isso pode facilmente levar a vários problemas de qualidade:

* Diferenças na cor da superfície do produto;

* Níveis de secagem inconsistentes;

* Graus instáveis de cura e reticulação;

* Flutuações nas dimensões ou propriedades físicas;

* Resultados diferentes obtidos com os mesmos parâmetros de processo.

Embora o regulador de potência PIDMaxWell não possa eliminar sozinho todos os riscos de diferença de temperatura, ele torna o ajuste da saída de aquecimento mais linear e controlável.

Combinado com uma organização razoável do fluxo de ar, volume de ar adequado, pontos precisos de medição de temperatura e ajuste abrangente dos parâmetros PID, a uniformidade entre produtos de diferentes lotes pode ser significativamente melhorada.

V. Reduzindo o desgaste frequente dos contatores

Durante a etapa de preservação de calor, em soluções tradicionais, os contatores engatam e desengatam repetidamente devido às flutuações de temperatura.

A operação prolongada em alta frequência traz várias desvantagens: aumento do desgaste dos contatos; aumento excessivo da temperatura do corpo do contator; ruído contínuo de acionamento; afrouxamento ou até queima dos terminais; aumento da frequência e do custo de manutenção.

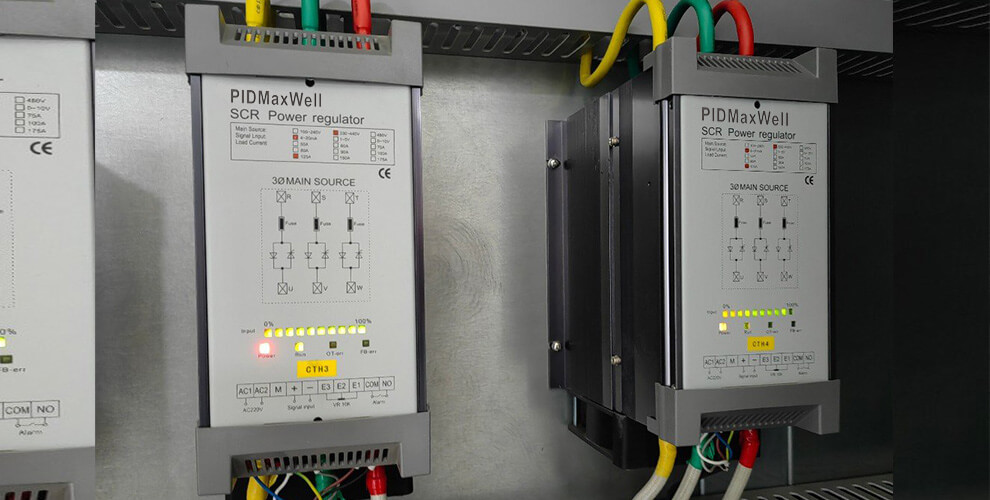

O regulador de potência PIDMaxWell utiliza dispositivos semicondutores de potência para regulação de potência sem contato. O circuito principal de aquecimento não depende mais da comutação frequente de contatores mecânicos, tornando-o especialmente adequado para fornos que exigem operação de temperatura constante por longo prazo.

VI. Quais detalhes devem ser considerados ao selecionar um regulador de potência para um forno?

Antes de selecionar um regulador de potência PIDMaxWell para um forno, os seguintes parâmetros e condições devem ser confirmados um por um:

Nível de tensão da fonte de alimentação;

Entrada monofásica ou trifásica;

Potência total de aquecimento e potência nominal de cada elemento de aquecimento;

Configuração de ligação estrela/triângulo dos elementos de aquecimento;

Tipo de sinal de saída de controlo do controlador de temperatura (por exemplo, 4-20mA, 0-10V);

Se é necessário um controlo de temperatura independente para cada zona;

As condições internas de dissipação de calor e a margem dimensional de instalação do armário de controlo.

Se o forno for dividido em zona superior, zona inferior ou múltiplas zonas de temperatura independentes, recomenda-se configurar um elemento de deteção de temperatura separado e um circuito independente de ajuste de potência para cada zona de temperatura. Não é aconselhável acionar todos os tubos de aquecimento com um único ponto de deteção de temperatura.

A função principal do regulador de potência PIDMaxWell em fornos industriais é ajustar continuamente e com precisão a potência de saída dos elementos de aquecimento, garantindo que a potência de aquecimento durante a fase inicial de aquecimento, a fase de transição e a fase de temperatura constante corresponda mais de perto à necessidade real de calor.

Ajuda a suprimir o excesso de temperatura, reduz a frequência de operação dos contactores e melhora a qualidade geral da resposta do processo de aquecimento.

Se o seu forno existente apresentar grandes oscilações de temperatura, deriva constante da temperatura, comutação frequente dos contactores ou desempenho inconsistente entre diferentes lotes, recomenda-se primeiro rever as curvas históricas de temperatura e os registos de saída do equipamento antes de avaliar se deve instalar ou substituir o regulador de potência. Este é frequentemente um passo direto e eficaz para melhorar o desempenho do controlo de temperatura.
