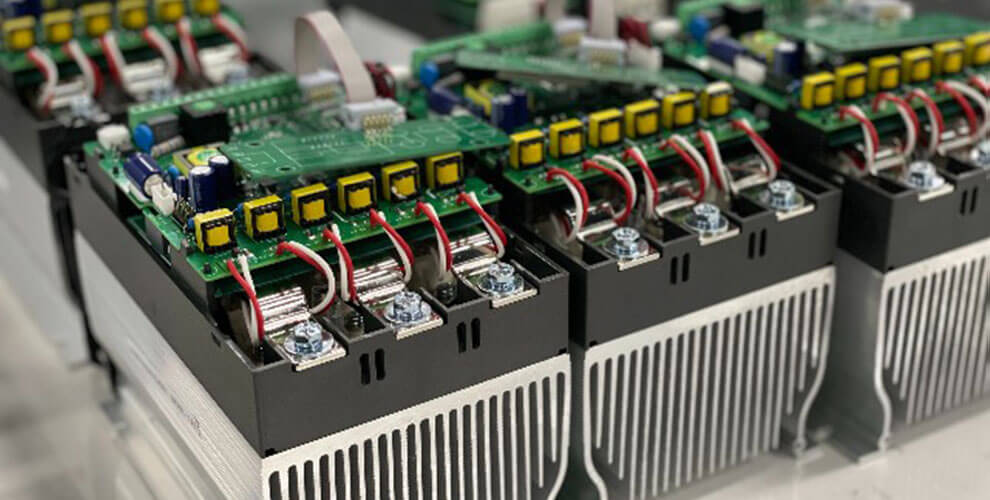

Durante a operação de equipamentos de aquecimento elétrico industrial, um cenário confuso frequentemente surge: o controlador de potência indica uma saída, e um alicate amperímetro detecta corrente — o que significa que o equipamento não está completamente frio —, mas a taxa de aquecimento é visivelmente mais lenta. Um processo que antes levava meia hora para atingir a temperatura definida agora pode levar uma hora ou mais. Nesses casos, o controlador de potência não é necessariamente a causa raiz. O controlador de potência é apenas um componente no sistema de regulação de saída; outros fatores — como o estado da carga, conexões elétricas, isolamento térmico e carga de produção — também influenciam significativamente o desempenho do aquecimento. Equiparar a mera presença de corrente com "potência de saída normal" pode facilmente levar os esforços de solução de problemas na direção errada.

I. Uma saída do controlador de potência não significa que a potência de aquecimento não diminuiu.

Uma leitura de corrente de um alicate amperímetro apenas confirma que a corrente está fluindo pelo circuito; ela não prova, por si só, que a potência de aquecimento está normal. Mudanças na tensão de saída do controlador de potência, na resistência da carga ou na configuração da fiação podem alterar a potência real. Por exemplo, se uma fase específica consumia anteriormente 80A durante a operação normal, mas agora consome apenas 50A — mesmo enquanto o controlador de potência continua a fornecer uma saída —, o equipamento ainda aquecerá, mas sua capacidade de aquecimento diminuiu claramente. Portanto, ao observar uma saída do controlador de potência, é melhor comparar as leituras de corrente e tensão com os dados de um estado conhecido e funcionando corretamente. Sem uma linha de base confiável, os valores de corrente sozinhos têm significado diagnóstico limitado.

II. Uma perda parcial de carga a jusante do controlador de potência é uma causa comum de aquecimento lento.

Equipamentos de aquecimento em grande escala normalmente consistem em vários elementos de aquecimento, tais como tubos de aquecimento, bobinas ou placas. Se um ou mais desses elementos falharem, a carga restante continua a funcionar, de modo que o equipamento não para de aquecer completamente. O controlador de potência continua a fornecer uma saída, e a corrente permanece presente, mas a potência de saída total caiu. Por exemplo, se um sistema com uma capacidade nominal total de 60kW perder alguns de seus elementos de aquecimento, deixando apenas 40kW de carga ativa, a taxa de aquecimento naturalmente desacelerará. Nesses casos, você deve medir a corrente e a resistência para cada circuito de aquecimento individual para identificar qual parte da carga falhou, em vez de se concentrar apenas no controlador de potência. III. Avalie o desempenho do regulador de potência verificando cada fase individualmente em um sistema trifásico

Em um sistema de aquecimento trifásico, medir apenas a corrente total pode ser enganoso, pois uma queda de carga em uma fase pode ser mascarada pelas outras fases. É melhor medir a corrente para cada fase separadamente e observar se a saída do regulador de potência está balanceada. Por exemplo, se todas as três fases estivessem consumindo anteriormente cerca de 70A, mas uma fase agora mostre apenas 30A, isso sugere um problema potencial — como um elemento de aquecimento danificado, uma conexão solta, contatos de contator defeituosos ou fiação inadequada. Comparar fases individuais é geralmente uma maneira mais rápida de identificar problemas do que olhar apenas para a corrente total. Observe que uma saída balanceada do regulador de potência não significa necessariamente que a carga em cada fase esteja normal.

IV. Elementos de aquecimento em envelhecimento podem levar o regulador de potência a ser "culpado erroneamente"

Com o tempo, os elementos de aquecimento podem não apenas queimar completamente, mas também sofrer mudanças na resistência, oxidação ou superaquecimento localizado. Quando a resistência da carga muda, a corrente real e a potência de saída também mudam — mesmo se a tensão permanecer constante. Consequentemente, o equipamento não para de aquecer de repente; em vez disso, a taxa de aquecimento diminui gradualmente com o tempo. Essa mudança sutil é facilmente negligenciada e pode ser atribuída erroneamente a um declínio no desempenho do regulador de potência. Na realidade, o regulador de potência pode estar funcionando perfeitamente, enquanto o problema real está na carga.

V. O isolamento térmico deficiente pode causar aquecimento lento, mesmo quando o sistema elétrico está funcionando corretamente

Em alguns casos, os componentes elétricos estão em perfeito funcionamento, mas o problema está no próprio equipamento. Problemas como isolamento degradado, vedações de porta danificadas, isolamento de tubos ausente ou ventilação excessiva podem levar a uma rápida perda de calor. Embora o regulador de potência e os elementos de aquecimento continuem a operar em seus níveis de potência pretendidos, menos calor é retido dentro do equipamento. Isso se manifesta como uma taxa de aquecimento progressivamente mais lenta, dificuldade em manter uma temperatura constante e aumento do consumo de energia. Nesses cenários, inspecionar a temperatura da superfície do equipamento, a integridade da vedação e o isolamento é frequentemente mais produtivo do que verificar repetidamente o regulador de potência.

VI. Mudanças na carga de produção também afetam o tempo de aquecimento

O equipamento aquece mais rapidamente quando vazio ou levemente carregado; à medida que o volume de produção aumenta e mais material é adicionado, o tempo de aquecimento naturalmente se estenderá. Isso é especialmente verdadeiro para componentes metálicos, líquidos ou outros materiais com alta capacidade térmica, que exigem uma quantidade significativa de energia térmica para aquecer. Ao comparar as taxas de aquecimento, certifique-se de que a quantidade de carga, a temperatura inicial do material, a temperatura ambiente e as condições do processo permaneçam consistentes. Caso contrário, mesmo com uma potência de saída idêntica do controlador de potência de tiristor, o desempenho do aquecimento pode diferir significativamente.

VII. Estabeleça uma linha de base operacional para o seu controlador de potência; não confie apenas na intuição.

Impressões subjetivas — como "parecia aquecer mais rápido no passado" — podem frequentemente ser imprecisas. Sempre que possível, registre o tempo necessário para aquecer o sistema da temperatura ambiente até um ponto de ajuste específico (começando de um estado "frio"), enquanto observa também a corrente trifásica, a tensão e a temperatura ambiente. Isso fornece uma referência para comparação caso o desempenho do equipamento mude mais tarde. Muitas falhas de equipamentos industriais se desenvolvem gradualmente; ter dados operacionais de linha de base torna muito mais fácil identificar a causa raiz quando ocorre uma anomalia.

Em suma, se um controlador de potência está fornecendo saída, mas o processo de aquecimento está lento, não assuma imediatamente que o controlador em si está com defeito. Vale a pena investigar outros fatores: a carga está intacta? As correntes trifásicas estão balanceadas? Os elementos de aquecimento envelheceram? O isolamento térmico se degradou? A carga de produção mudou? Determinar exatamente onde o calor está sendo perdido — antes de decidir sobre uma estratégia de reparo — é muito mais eficaz do que substituir cegamente o controlador de potência.

I. Alarmes de painel e alarmes de relé não são a mesma coisa.

Os alarmes de painel destinam-se principalmente ao pessoal no local. Eles indicam que o controlador de potência detectou uma anomalia — como uma perda de fase, condição de sobretemperatura, sobrecorrente, dissipação de calor deficiente ou um erro de sincronização.

Os relés de alarme, por contraste, servem como interfaces de sinal para sistemas externos. Eles são tipicamente conectados a CLPs, luzes indicadoras, campainhas, circuitos de intertravamento ou sistemas de controle supervisor. Em outras palavras, um alarme de painel é uma notificação local, enquanto um alarme de relé é uma saída externa.

Embora os dois possam estar relacionados, eles não estão necessariamente sincronizados o tempo todo. Supor que "se o alarme do painel acender, o relé também deve disparar" pode levar a complicações desnecessárias durante a solução de problemas.

II. Para alguns controladores de potência, o comportamento do relé de alarme é influenciado pelo estado operacional da unidade.

Para evitar alarmes externos de "incômodo" durante o modo de espera, alguns controladores de potência incorporam condições adicionais — como o status operacional atual, sinal de habilitação, prontidão do circuito principal ou a conclusão de uma sequência de partida suave — antes de disparar o relé de alarme.

Um exemplo comum no mundo real: a placa de controle é ligada, mas o circuito de energia principal ainda não foi energizado. Se um controlador de potência não conseguir detectar uma fonte de alimentação trifásica completa, seu painel de controle poderá indicar uma "perda de fase". Em um ambiente industrial, no entanto, isso pode simplesmente significar que a unidade ainda não foi ligada — isso não significa necessariamente um mau funcionamento durante a operação. Se o relé de alarme disparar imediatamente, o CLP poderá interpretar isso incorretamente como uma falha no equipamento, levando a registros de tempo de inatividade desnecessários ou à ativação de intertravamentos de segurança.

Para resolver isso, alguns equipamentos são projetados da seguinte forma: o painel de controle pode exibir um erro no modo de espera, mas o relé de alarme permanece inativo. O relé só dispara se a falha persistir assim que o controlador de potência entrar em seu estado operacional ativo.

Embora esse comportamento não seja necessariamente uma desvantagem para o usuário final, ele deve ser compreendido com antecedência, pois afeta diretamente a lógica de intertravamento do CLP, as estratégias de desligamento, os procedimentos de reinicialização e a determinação da responsabilidade em caso de falha.

III. Além de perguntar "Existe uma saída de alarme?"

Da perspectiva do usuário final, é fundamental esclarecer o seguinte:

Quais alarmes aparecem apenas no painel de controle e quais acionam o relé de alarme?

O relé de alarme é afetado pelo status operacional da unidade, pelo sinal de habilitação ou pelo estado do circuito de energia principal?

Um erro detectado durante o modo de espera será sinalizado para o CLP?

Se o mesmo erro ocorrer durante a operação, a garantia de acionamento do relé é certa?

Os alarmes são com retenção ("latching", exigindo reinicialização manual) ou de reinicialização automática ("auto-resetting")?

Existem atrasos de tempo integrados, filtragem de sinal ou mecanismos de confirmação?

Os contatos do relé são normalmente abertos (NO), normalmente fechados (NC) ou do tipo reversível (SPDT)?

Qual é a capacidade nominal do contato — ele pode acionar diretamente uma carga externa?

Se esses detalhes não estiverem documentados nas especificações técnicas, isso pode facilmente levar a disputas durante a comissionamento — como uma divergência sobre se um alarme foi realmente acionado. É melhor que o usuário final exija que o fornecedor forneça uma lista abrangente de alarmes, suas condições de acionamento, definições de terminais e uma tabela-verdade lógica durante a fase de aceitação. Quanto mais clara for a documentação, menor será o risco de tempo de inatividade inesperado mais tarde.

IV. Sempre verifique os terminais NA (NO), NF (NC) e Comum

Outro problema comum encontrado no local é a falta de clareza em relação às definições dos contatos do relé.

As saídas de alarme normalmente consistem em um terminal Comum (COM), um contato Normalmente Aberto (NA/NO) e um contato Normalmente Fechado (NF/NC). Em condições normais, a continuidade elétrica entre o terminal Comum e os contatos NA/NC é fixa; quando ocorre um alarme, esses estados se invertem. No entanto, como as definições, a rotulagem e as configurações de fábrica podem variar entre diferentes controladores de potência, nunca se deve confiar apenas em suposições ou experiências passadas. Uma abordagem mais confiável é usar um multímetro — em condições seguras — para verificar a continuidade dos terminais. Determine o estado deles durante a operação normal versus quando um alarme é disparado, e compare essas descobertas com a lógica de entrada definida no programa do CLP.

Por exemplo, se o CLP estiver conectado para um contato Normalmente Fechado (NC), mas o programa o interpretar como Normalmente Aberto (NO), o sistema se comportará de maneira inesperada ou "incorreta". O mesmo se aplica ao inverso: o hardware pode mudar de estado, mas o programa interpreta o sinal incorretamente.

V. Verificação sincronizada na extremidade do CLP

É melhor investigar os problemas de alarme em ambas as extremidades simultaneamente.

Uma extremidade é o contato do relé no regulador de potência; a outra é o ponto de entrada no CLP. Você deve verificar o seguinte:

Os contatos do relé realmente mudam de estado?

A luz indicadora de entrada do CLP muda de estado?

As variáveis internas dentro do CLP mudam de estado?

A lógica do programa está configurada para um contato Normalmente Aberto (NO) ou Normalmente Fechado (NC)?

O terminal comum de entrada, a polaridade da fonte de alimentação e a configuração de alimentação/drenagem (PNP/NPN) são consistentes?

Existem conexões soltas, terminais oxidados ou fusíveis queimados?

Se os contatos do relé comutarem corretamente, mas o CLP não registrar a alteração, o problema provavelmente está na fiação externa, na fonte de alimentação de entrada ou na lógica do programa. Se os contatos não mudarem de estado, investigue as configurações de saída de alarme do regulador de potência, as condições operacionais, os danos potenciais aos contatos ou a lógica interna do dispositivo.

VI. Os relés de alarme geralmente não são projetados para cargas pesadas

Muitos relés de alarme são destinados à saída de nível de sinal, em vez de saída de potência. Acionar diretamente dispositivos de alta potência — como campainhas, contatores, válvulas solenoide ou outras cargas indutivas — pode funcionar temporariamente, mas provavelmente fará com que os contatos do relé queimem com o tempo.

Uma prática mais segura é usar o relé de alarme do regulador de potência exclusivamente para sinalização de controle, empregando um relé intermediário ou o próprio CLP para acionar a carga real. Isso protege os contatos, reduz os custos de manutenção e facilita o isolamento mais claro de falhas; se ocorrer uma falha, apenas um único relé será afetado, em vez de uma placa de controle inteira ou linha de produção.

VII. Sequência recomendada para solução rápida de problemas no local

Você pode seguir esta sequência:

Confirme se o regulador de potência está atualmente no modo de espera (standby), habilitado ou em execução.

Em condições seguras, acione um alarme conhecido usando um método apropriado.

Observe o painel de exibição e registre os detalhes específicos do alarme. Use um multímetro para testar os terminais do relé de alarme e verificar se os contatos mudam de estado.

Observe os indicadores de status de entrada do CLP e as variáveis internas correspondentes.

Se os contatos mudarem de estado, mas a entrada do CLP não, verifique a fiação, a fonte de alimentação, os terminais comuns e o programa do CLP.

Se os contatos não mudarem de estado, investigue as condições de saída de alarme do controlador de potência, os intertravamentos operacionais, as configurações de parâmetros e o hardware.

Teste o método de reinicialização para determinar se o alarme é limpo automaticamente ou requer uma reinicialização manual.

Documente os resultados para servirem de referência para futuras manutenções e aceitação do sistema.

Um alarme é mais do que apenas uma luz acendendo no painel frontal. Uma vez que um controlador de potência é integrado a um sistema de automação, ele impacta diretamente o tempo de atividade da máquina, os intertravamentos de segurança, a qualidade do produto e a eficiência da manutenção.

Para proteger eficazmente suas operações, os usuários devem ir além de simplesmente memorizar atalhos de fiação para um produto específico. Em vez disso, eles devem compreender minuciosamente os indicadores de alarme do controlador de potência, os critérios de ativação de relés, as definições de contato, a lógica de entrada do CLP e as capacidades de manuseio de carga. Solicite documentação abrangente durante a aquisição, conduza testes rigorosos durante a aceitação e mantenha registros detalhados durante o comissionamento. Isso garante que, se surgir uma situação — como um alarme aparecendo no painel enquanto o relé falha em agir —, você possa identificar rapidamente se o problema está na lógica de projeto, na fiação ou na configuração de software, em vez de recorrer à substituição cega de componentes, à paralisação não planejada da produção ou a disputas improdutivas.
