Controlador PID avançado com botão de toque

Controlador de temperatura robusto e versátil, com 3 anos de garantia. Design modular, permitindo que o cliente instale os módulos de acordo com suas necessidades. Design com teclas sensíveis ao toque, garantindo robustez e longa durabilidade. Entrada universal, compatível com TC/RTD e entradas analógicas. Diversas saídas, como relé, acionamento de SSR, 4-20mA, 0-10V, taxa de amostragem de 250 ms. Grau de proteção IP67 com vedação à prova d'água. Consumo extremamente baixo, mínima deriva de temperatura. Display LED de alta visibilidade, disponível em diferentes opções de cores: branco/verde ou vermelho/amarelo.

  • marca:

    PIDMaxWell

  • item nº.:

    MAU90 Series

  • Forma de pagamento:

    T.T, Paypal Credit card

  • cor:

    Grey

  • estoque de mercadorias:

    500

  • ordem minima:

    1

  • Peso do Produto:

    0.25

  • tempo de espera:

    7 working days after payment
inquérito agora

Controlador PID avançado com botão de toque MAU90

Recurso principal

● A entrada utiliza um sistema de calibração digital preciso e estável, compatível com diversas especificações de termopares e RTDs, com resolução máxima de 0,01°C.
● Algoritmo de lógica fuzzy, com sobreimpulso e subimpulso muito limitados.
● Novo botão capacitivo sensível ao toque, muito fácil de usar, com resposta sonora ao pressionar a tecla.
● Sem espaços vazios em toda a carcaça do controlador, adequado para aplicações severas com alta concentração de poeira e umidade.
● Design modular, permitindo que o cliente configure facilmente as entradas e saídas de acordo com a aplicação em campo.
● Visor LED modular brilhante, fácil de ler mesmo sob forte luz solar.
● Possui funções de proteção contra descargas atmosféricas e conexão acidental a uma fonte de alimentação de 380 VCA (por até 60 segundos).
● Possui 3 anos de garantia, em conformidade com as normas CE e RoHS.

1. Entradas e Intervalo

Termopar K (-100~+1300℃), S (0~1700℃), R (0~1700℃), T (200~+390℃), E (0~1000℃), J (0~1200℃), B (600~1800℃), N (0~1300℃), WRe3-WRe25 (0~2300℃), WRe5-WRe26 (0~2300℃)
RTD PT100 (-200~+800℃), Cu50 (-50~+150℃)
Sinal analógico em mV 0~75mV, 0~20mV, 0~100mV, 0~60mV, 0~500mV, 100~500mV, 1~5V, 0~5V, 0~10V, 2~+10V, 0~20V
Sinal analógico mA 4~20mA, 0~20mA
Resistivo 0~80 ohm, 0~400 ohm
Entrada personalizada Outras entradas, como PT1000 e Ni100, precisam ser fabricadas sob encomenda.

2. Resultados

Saída de relé Saída de relé, NA+NF, 5A/250Vac, para controle de contatores CA ou relés intermediários.
Saída do inversor SSR Para acionar um relé de estado sólido, utilize um sinal de pulso de 12 VCC/50 mA.
Saída de 4-20mA Para acionar dispositivos como reguladores de potência SCR.
Saída de 0-20mA Para acionar o dispositivo, aceite um sinal de controle de 0-20mA.
Saída de 0-10VDC Para acionar dispositivos como inversores CA
Saída de disparo de cruzamento zero de tiristor monofásico Projetado para acionar tiristores bidirecionais (5–500A) ou dois tiristores unidirecionais antiparalelos.
Saída de disparo por deslocamento de fase de tiristor monofásico Projetado para acionar tiristores bidirecionais de 5 a 500 A ou dois tiristores unidirecionais antiparalelos.
Saída de disparo de cruzamento zero de tiristor trifásico Cada canal é capaz de acionar um tiristor bidirecional de 5 a 500 A ou dois tiristores unidirecionais antiparalelos.

3. Fonte de alimentação

Padrão AC 100-240 Vca 50/60 Hz
DC opcional 24 VCC/CA, opcional

4. Características técnicas gerais

Faixa de entrada linear -9990 a +30000 com casas decimais, a ser especificado pelo usuário final.
Precisão de medição 0,25%FS ± 0,1℃
Resolução da tela 0, 0,0, 0,00, 0,000, máximo 0,000 para entradas analógicas, máximo 0,00 para entradas de termopar
deriva de temperatura ≤0,03%FS/℃
Tempo de amostragem 250ms
Modo de controle Modo de controle NPID, APID, ON/OFF selecionável
Isolamento Terminais de alimentação, contatos de relé e terminais de sinal: ≥2300 VCC entre si; entre terminais de sinal de baixa tensão mutuamente isolados: ≥600 VCC.
Consumo de energia ≤5W, consumo muito baixo.
Ambiente operacional Temperatura: -30 a +75 °C; Umidade: ≤90% UR
Tamanho do painel 96mm*96mm (1/4 DIN), 48mm*48mm (1/16 DIN), 48mm*96mm vertical (1/8 DIN), 96mm*48mm horizontal (1/8 DIN), 72mm*72mm (3/16 DIN)
tamanho do recorte do painel 92×92mm, 44×92mm, 92×44mm, 68×68mm, 44×44mm
Mostrar Display gráfico em barra disponível para todos os tamanhos, exceto 48 mm x 48 mm; display branco + verde ou amarelo + vermelho opcional.
Comunicação Modbus RS-485 opcional, suporta os códigos de função 0x03 (leitura) e 0x06 (escrita).
Unidade de temperatura Configurável em Celsius ou Fahrenheit
Número de alarmes Máximo de 4 alarmes opcionais
Classificações IP Junta à prova d'água disponível para 48mm*96mm, 96mm*48mm e 96mm*96mm, convertendo o controlador para classificação IP67.

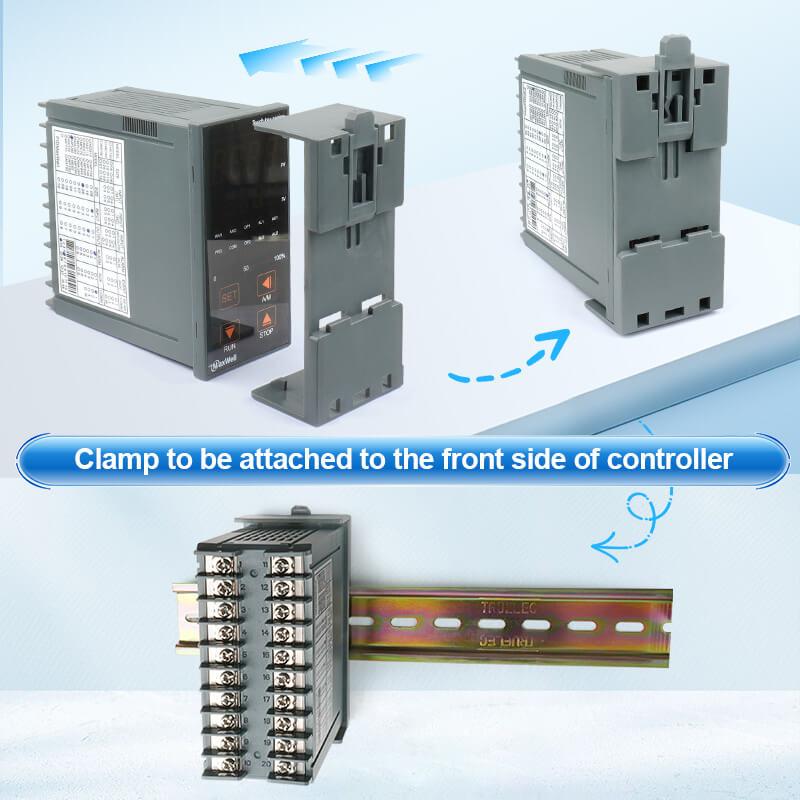

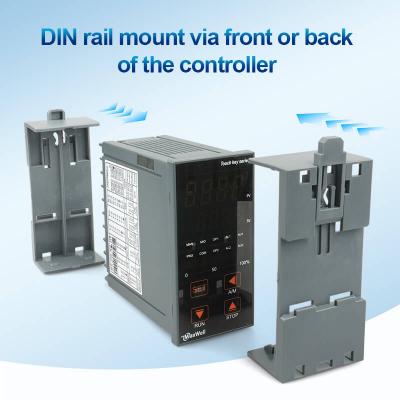

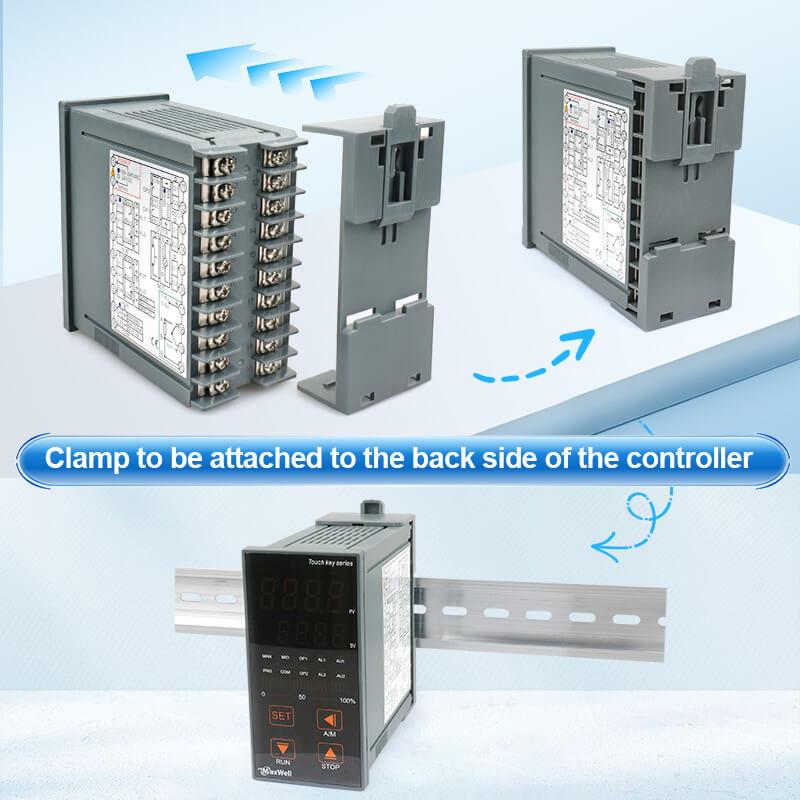

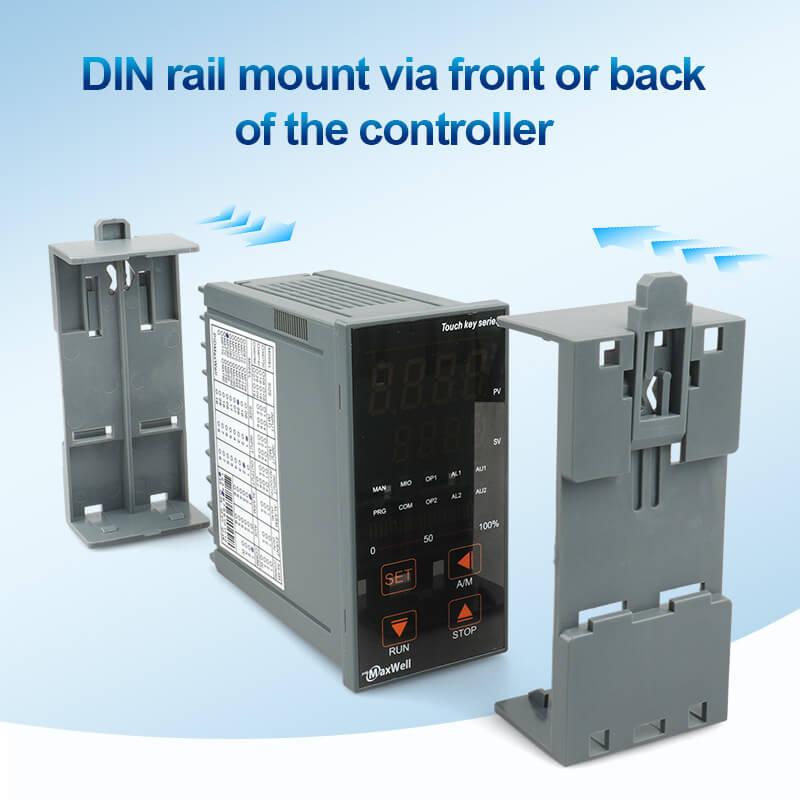

Montagem em trilho DIN Braçadeiras de montagem em trilho DIN para 48 mm * 96 mm, transformam o controlador de montagem em painel para montagem em trilho DIN.
LIGAR/PARAR Controlador LIGAR/DESLIGAR do painel


5. Documentos e downloads

[PDF] Catálogo e manual do usuário MAU90
[PDF] Mapa de registro Modbus RS-485 MAU90

6. Para um controlador similar em versão para trilho DIN, visite [link para o site]. Controlador para montagem em trilho DIN

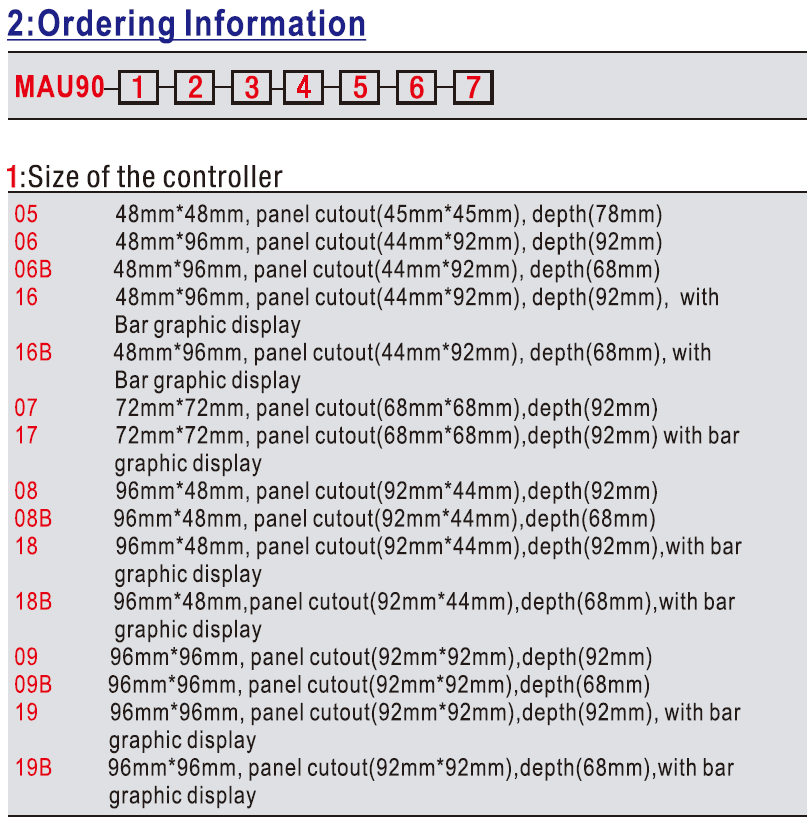

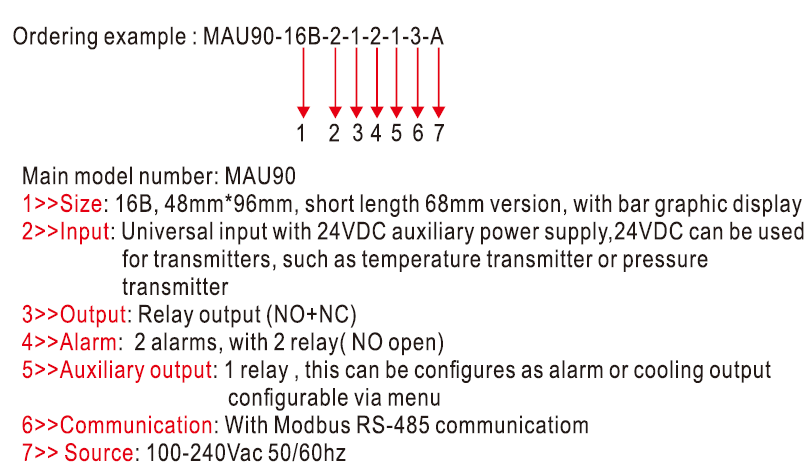

Exemplo de pedido: MAU90-16B-2-1-2-1-3-A
Série MAU90
16B: tamanho 48mm*96mm, versão de corpo curto, com display gráfico em barra.

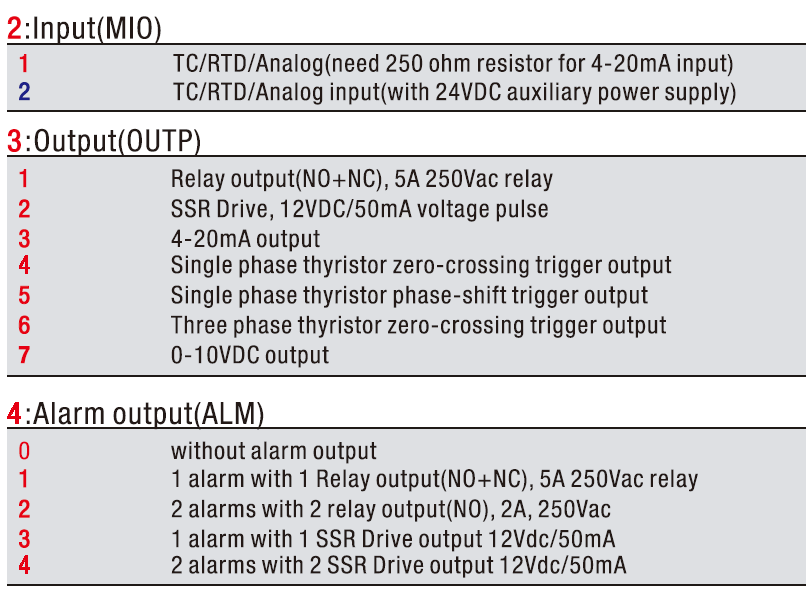

2: Entrada analógica modular, com fonte de alimentação auxiliar de 24 VCC
1: Saída de relé
2: 2 alarmes, com 2 relés (NA)

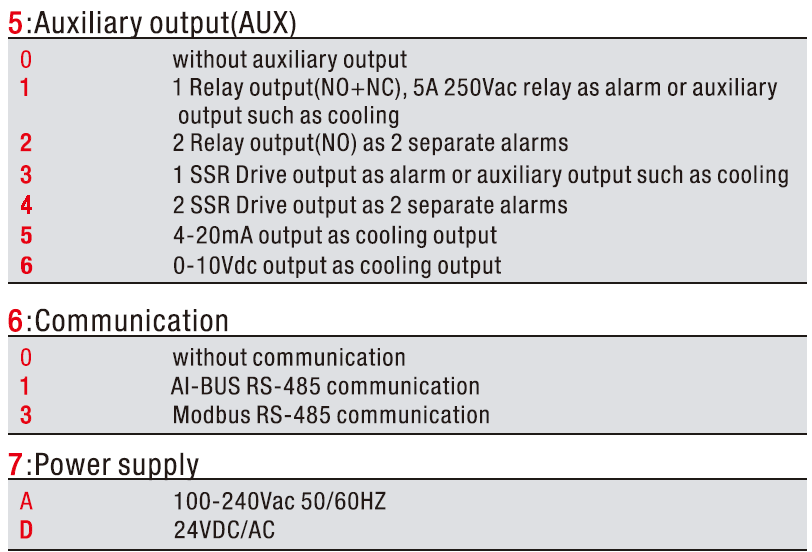

1:1 relé como saída auxiliar; esta saída pode ser configurada como saída de alarme ou saída de refrigeração.
3: Comunicação Modbus RS-485 RTU
A: Fonte 100~240Vac

1) Visão geral do controlador da série MAU90: Carcaça totalmente selada, botão de toque e controlador de temperatura PID de baixo consumo.

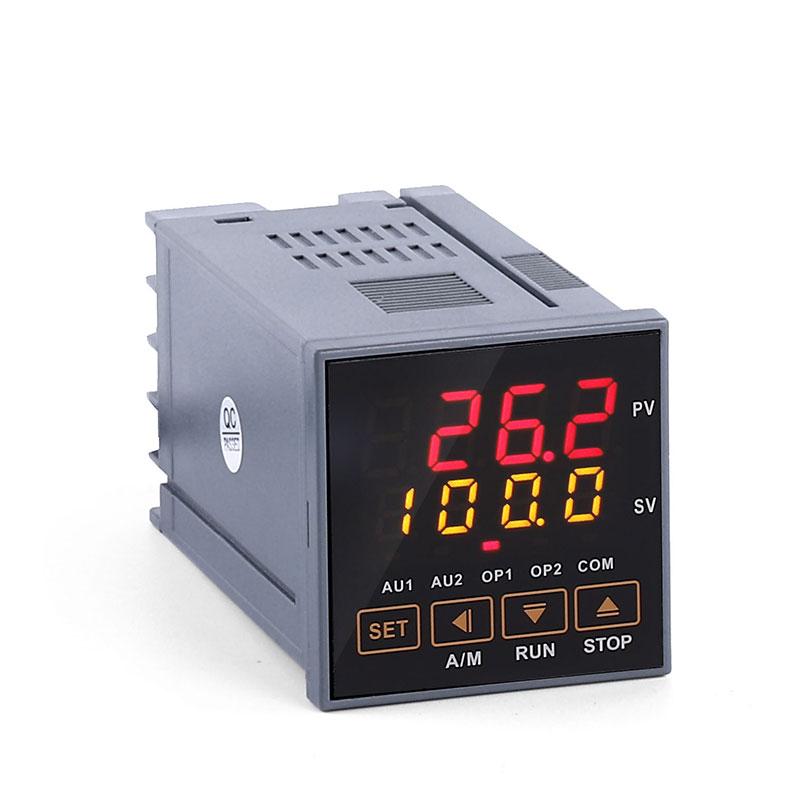

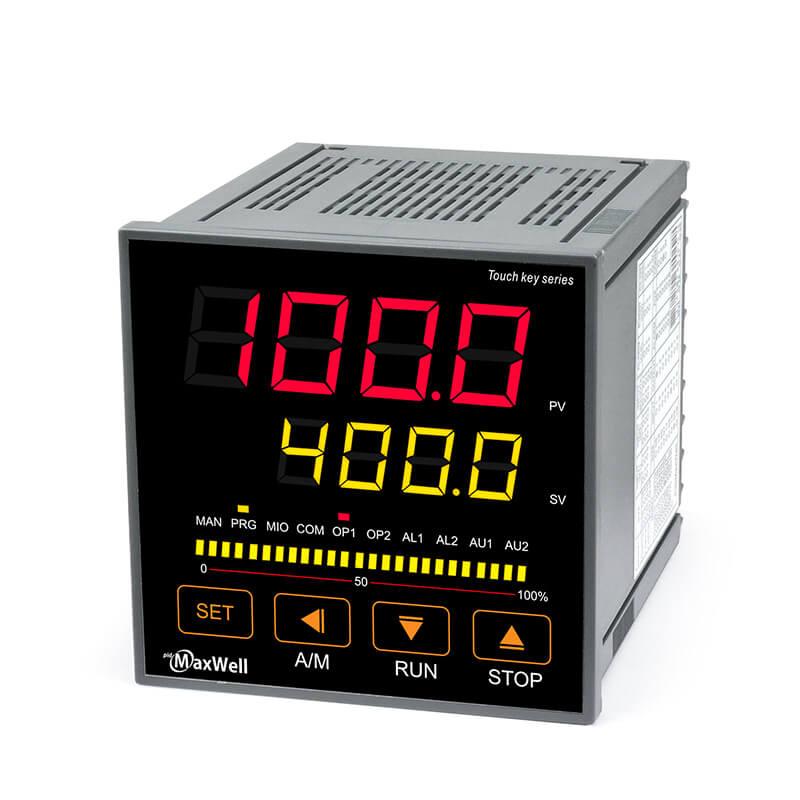

2) Display LED do controlador PID MAU90


3)

  • Que tipo de entradas são compatíveis com este controlador?
    Este controlador funciona com entradas TC/RTD/Analógicas e entradas de termopar, incluindo K, S, R, T, E, J, B, N, WRe3-WRe25 e WRe5-WRe26.
    Entradas RTD, incluindo PT100 e Cu50; outras entradas especiais, como PT1000, Ni120 etc., podem ser fabricadas sob encomenda.
    Entrada de tensão incluindo 0~5V, 1~5V, 0~1V, 0~100mV, 0~60mV, 0~20mV, 0~10V
    Corrente: 0~20mA, 4-20mA etc.
    Resistência: 0~80 ohm, 0~400 ohm
    Outros tipos de entrada podem ser personalizados. Entre em contato com nossa equipe de vendas para obter mais informações.
  • Quais são as opções de saída?
    Este controlador possui diversas opções de saída.
    Saída de relé, saída de acionamento SSR, saída de 4-20mA
    Saída de disparo de cruzamento zero de tiristor monofásico
    Saída de disparo de tiristor monofásico com ângulo de fase
    Saída de disparo de cruzamento zero de tiristor trifásico
  • Quantos alarmes este controlador possui?
    Máximo de 4 alarmes disponíveis
  • Qual é o período de garantia deste controlador?
    3 anos de garantia contra defeitos de fabricação
  • Qual é o grau de proteção deste controlador?

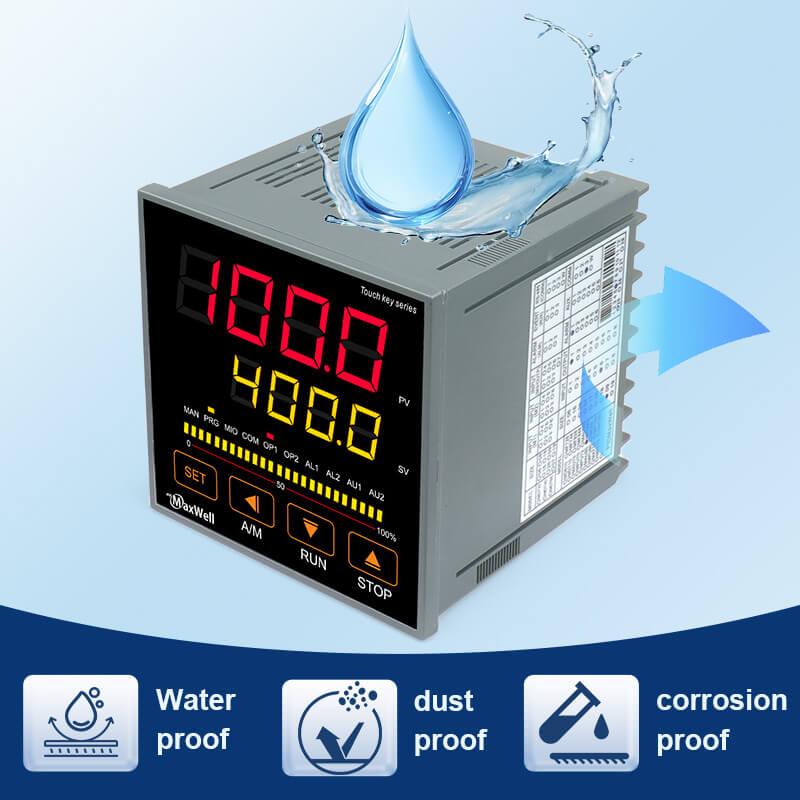

    Este controlador possui proteção IP54 por padrão, sendo resistente à corrosão, poeira e respingos d'água. Juntas de vedação estão disponíveis nos tamanhos 48mm*96mm, 96mm*48mm e 96mm*96mm. Com a aplicação da junta de vedação, o controlador atinge a classificação IP68.
  • Este controlador possui algum certificado?
    Este controlador é compatível com as certificações CE e RoHS.
  • Qual é a precisão deste controlador?
    0,25%FS±0,1℃
  • Qual é a resolução da tela deste controlador?
    Resolução de 0,1 para entrada TC/RTD, resolução de 0,001 para entrada analógica (configurável)
  • Qual é a taxa de amostragem?
    taxa de amostragem de 250 ms
  • Qual é o valor da deriva térmica?
    ≤0,03%FS/℃
  • Quais são os modos de controle disponíveis para este controlador?
    NPID, APID, LIGADO/DESLIGADO
  • Compatibilidade eletromagnética: IEC61000-4-4, ±4KV/5KHz; IEC61000-4-5, 4KV
  • Tensão suportável de isolamento: ≥2300VCC entre o terminal de alimentação, o contato do relé e o terminal de sinal; ≥600VCC entre terminais de sinal de corrente fraca mutuamente isolados.
  • Qual é o ambiente operacional?
    Opera em uma ampla faixa de temperaturas ambientes: de -30 graus Celsius a 75 graus Celsius.
  • Qual é o procedimento correto para realizar a autotunagem?
    Sempre realize o ajuste automático somente após instalar o controlador em campo. Muitos clientes fazem o ajuste automático com o controlador sobre a mesa do escritório, o que não é recomendado. O ajuste automático deve ser realizado apenas em campo, em condições reais de uso.
