temporizador e controlador de temperatura 2 em 1 PID

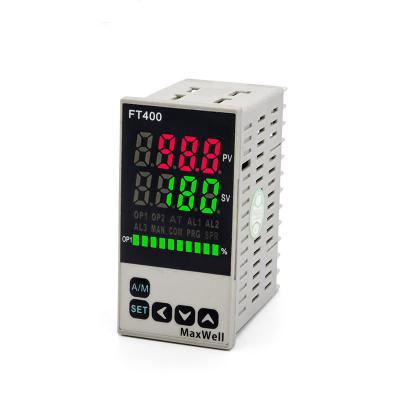

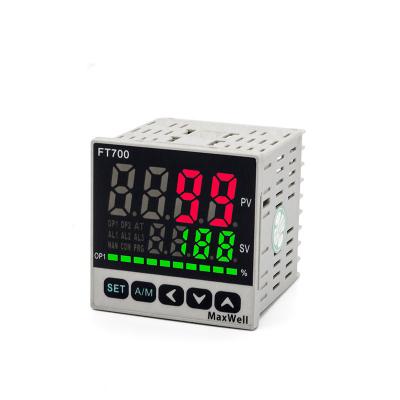

FTX00-610 é um controlador de temperatura PID com temporizador embutido, funciona com entradas de termopares e RTD, saída de relé para temporizador, sua capacidade de manter a temperatura no tempo predefinido é a principal característica deste item, quando a temperatura atinge SV, o temporizador será acionado automaticamente e começará a contar, quando o tempo terminar, um relé será acionado e gerará um sinal de contato seco. A comunicação modbus RS-485 é opcional, a fonte 24VDC/AC também é opcional.

  • item nº.:

    FTX00-610
  • Forma de pagamento:

    T.T, Credit Card, Paypal etc, to be negotiat
  • cor:

    Grey housing, black front facia
  • estoque de mercadorias:

    500
  • ordem minima:

    1 PCS
  • Peso do Produto:

    170 g-350 g
  • tempo de espera:

    3-15 days depends on the order

Temporizador e controlador de temperatura 2 em 1 PID

-Principais características

Temperatura e tempo são duas variáveis ​​que você vê muito no sistema de controle de temperatura. Um processo típico seria trazer a temperatura do sistema para um valor de configuração e manter a temperatura no valor de configuração por um intervalo de tempo específico. E então desligue o sistema e encerre o processo de aquecimento. Aqui estão os fluxogramas de trabalho típicos

1)  Ligue o sistema
2)  Coloque o valor de configuração no controlador, por exemplo, 400 graus Celsius
3)  A temperatura do sistema começa a subir para 400 graus em relação à temperatura ambiente
4)  Quando a temperatura atingir SV (400 graus) e permanece a 400 graus por aproximadamente 5 segundos
5)  O timer embutido é ativado automaticamente e mantém a temperatura em 400 graus por 60 minutos (a duração do tempo também é configurável, pode ser de 60 minutos ou qualquer duração desejada) 6
A saída do controlador continua a funcionar durante o tempo e mantém a temperatura no valor de configuração
7) Depois de decorrido o intervalo de tempo predefinido, o aquecimento do sistema será encerrado e o visor inferior do controlador mostra “END” indica que o programa chegou ao fim, o relé do alarme 2 do alarme pode ser programado para pull-in, um buzzer externo pode ser conectado ao relé do alarme 2, quando o programa termina, o pull-in do relé do alarme 2 e o buzzer externo geram som e luz para alertar as pessoas no terreno que o programa chegou ao FIM.


● Dual display,4 digits,7 segments LED display
● Universal input(TC/RTD)
● PID,PID Autotune, ON-OFF Control Mode
● Built-in Timer+Temperature Controller
● Various timer triggering mode
● Timer can be triggered when PV reach to SV
● Relay output for timer can be set as on delay or off delay
● LED indicators available to indicate the status of the program
● User can check how much time elapsed
● Program can be aborted during the process
● Memory retention function
● C/F display selectable
● 0.3%F.S measuring accuracy
● Bar graphic display
● RS-485 24VDC auxiliary power



Clique no link abaixo para baixar os documentos

Catálogo da Série FTX00-610
Manual do usuário da série FTX00-610
Lista de registros RS-485 da série FTX00-610







Abaixo está um tutorial em vídeo sobre como o controlador funciona.
O valor de configuração é 70 graus, a temperatura começa a subir assim que colocamos o sensor na caneca, a temperatura sobe e quando chega a 70 graus, haverá uma pausa de alguns segundos e depois disso o timer será acionado . e a temperatura mantida em 70 graus, se o sistema tiver um aquecedor, então a água na caneca será mantida em 70 graus por um período de tempo, quando todo o processo terminar, "END" será exibido na janela inferior do visor para lhe dar uma indicação visual
