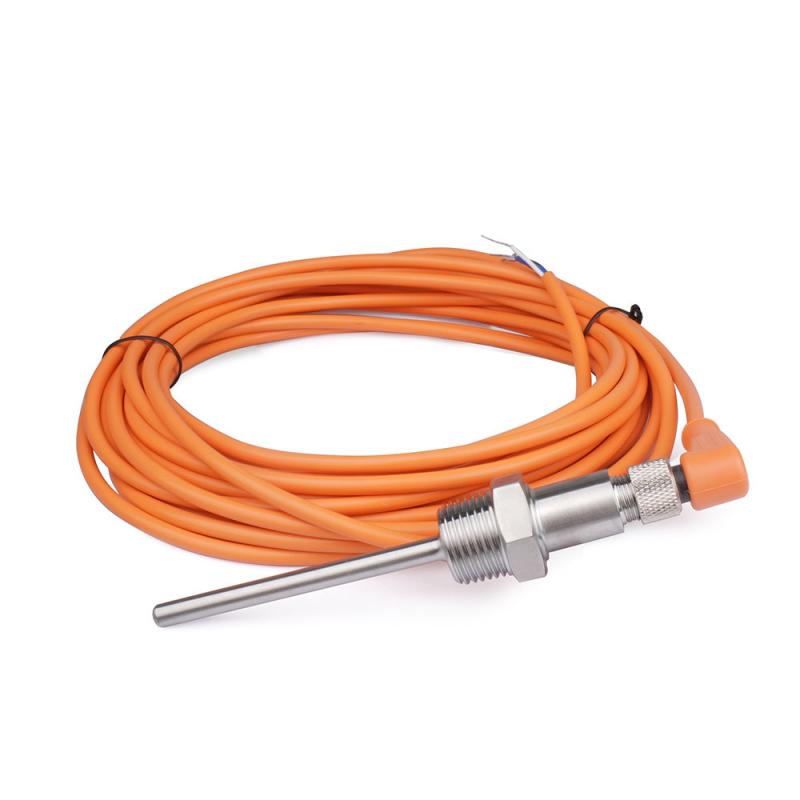

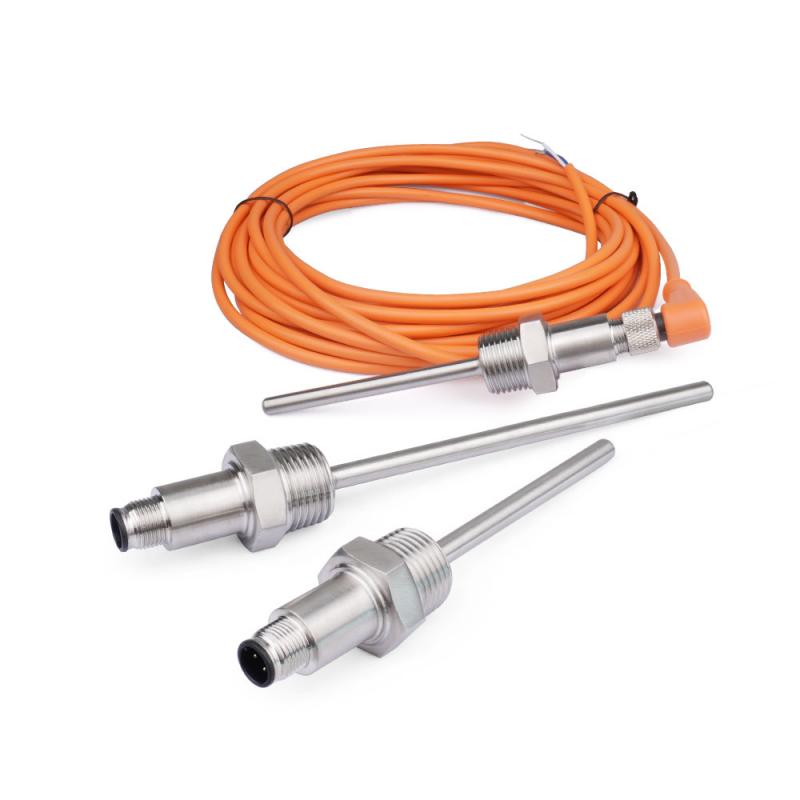

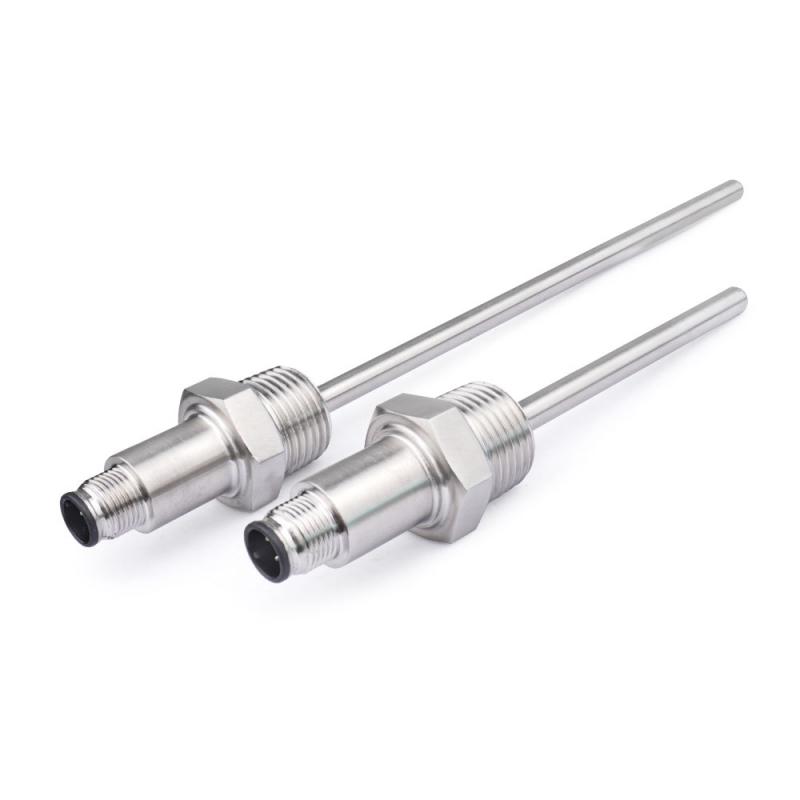

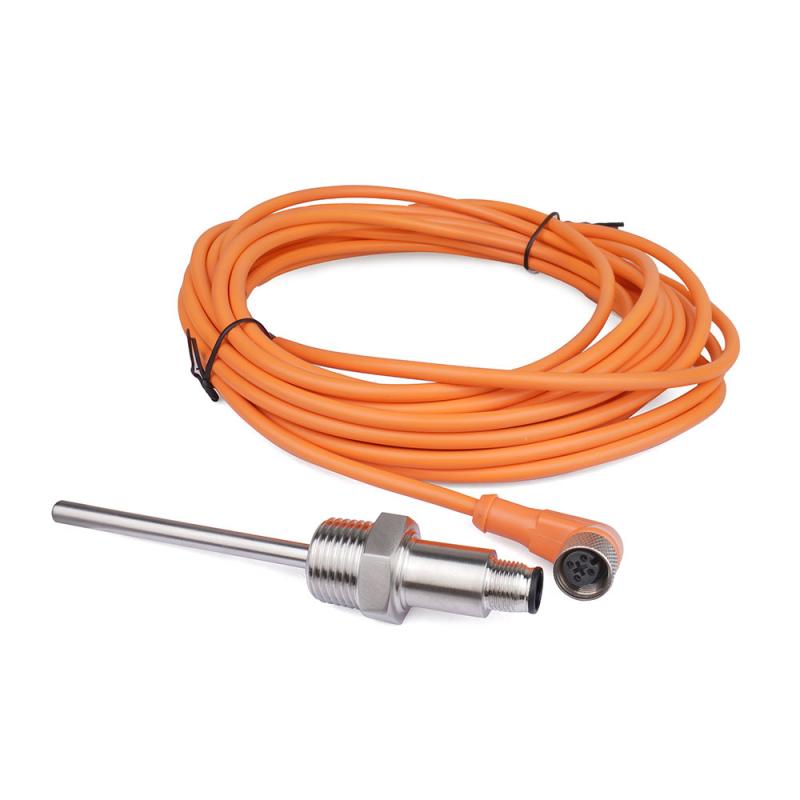

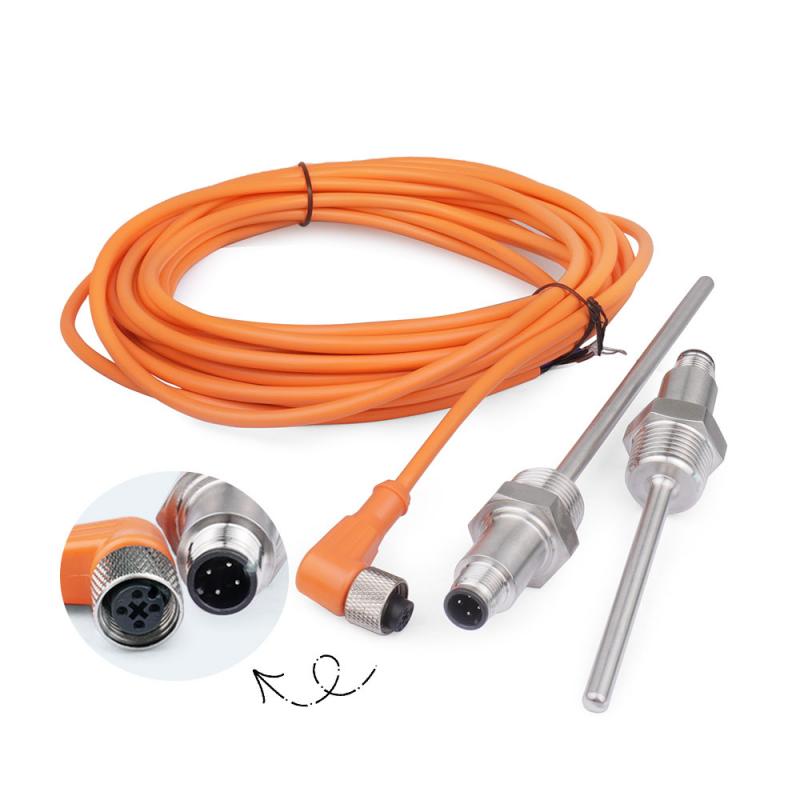

PT100 RTD sensor with M12 4-pin connector

Sensor de temperatura RTD PT100 tipo sonda com conector M12 de 4 pinos

O PT100-19 é um Termômetro de resistência de platina tipo sonda PT100 equipado com um Conector M12 de 4 pinos O conector M12 de 4 pinos combina a precisão de medição de um elemento PT100 Classe A com a conveniência e confiabilidade da interface de conector circular M12 padrão da indústria. Ele permite a conexão e desconexão rápidas e sem ferramentas em campo, elimina a necessidade de fiação adicional e proporciona uma conexão segura e resistente a vibrações, ideal para aplicações em construção de máquinas, automação e controle de processos.

O sensor é construído a partir de Aço inoxidável SS316 Em toda a sua extensão, oferece excelente resistência à corrosão em ambientes úmidos, químicos e marinhos. O diâmetro e o comprimento da sonda são totalmente personalizáveis para atender a requisitos específicos de instalação, e uma variedade de conexões de processo — incluindo roscas de ½ NPT, ¼ NPT, ¼ BSP, ½ BSP, M8, M10 e M12 — permite que o sensor seja instalado diretamente em tubulações e vasos de processo padrão. O sensor está em conformidade com EN 60751 Classe A precisão, abrangendo uma faixa de temperatura de −50 °C a +250 °C e está disponível com comprimentos de cabo de até 7 m ou mais, mediante solicitação.

marca:
PIDMaxWell
item nº.:
PT100-19
Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiate
preço de mercado:
$10
preço:
$5
origem do produto:
Made in China
cor:
silver, white
ordem minima:
10 PCS
Peso do Produto:
0.1kg
tempo de espera:
14 days after payment confirmed

inquérito agora

Parâmetro	Especificação
Tipo de sensor	Termômetro de resistência de platina PT100 RTD
Classe de precisão	Classe A (EN 60751)
Material da sonda	Aço inoxidável SS316
Diâmetro da sonda	Padrão de 6 mm (personalizável: 4 mm, 5 mm, 6 mm, 8 mm)
Comprimento da sonda	75 mm padrão (personalizável)
Ajuste de processo	Rosca padrão ½ NPT; disponíveis também as roscas ¼ NPT, ¼ BSP, ½ BSP, M8, M10 e M12.
Tipo de conector	Conector M12 de 4 pinos (macho, reto ou em ângulo reto)
Comprimento do cabo	7 m padrão (personalizável)
Faixa de temperatura	−50 °C a +250 °C
Configuração de cabeamento	4 fios (via conector M12 de 4 pinos)
Classificação IP	IP67 (conector M12 acoplado)

O código de encomenda PT100-19 está estruturado da seguinte forma:

PT100-19 — [Diâmetro da Sonda] — [Comprimento da Sonda] — [Conexão de Processo] — [Classe de Precisão] — [Comprimento do Cabo] — [Faixa de Temperatura]

Definições de campo:

Campo	Código	Descrição
Série	PT100-19	Sensor RTD PT100 tipo sonda com conector M12 de 4 pinos
Diâmetro da sonda	4 5 6 8	4 mm 5 mm 6 mm 8mm
Comprimento da sonda	50 75 100 150 Personalizado	50 mm 75 mm 100 mm 150 mm Especifique o comprimento desejado no pedido.
Ajuste de processo	1/2NPT 1/4NPT 1/4BSP 1/2BSP M8 M10 M12	½ NPT ¼ NPT ¼ BSP ½ BSP Rosca M8 Rosca M10 Rosca M12
Classe de precisão	UM B	Classe A (EN 60751) Classe B (EN 60751)
Comprimento do cabo	2000 5000 7000 Personalizado	2 metros 5 metros 7 metros Especifique o comprimento desejado no pedido.
Faixa de temperatura	150 200 250	Até 150 °C Até 200 °C Até 250 °C

Exemplos de pedidos:

PT100-19-6-75-1/2NPT-A-7000-250

Sensor RTD PT100 tipo sonda com conector M12 de 4 pinos; sonda em aço inoxidável 316, 6 mm de diâmetro × 75 mm de comprimento; conexão de processo ½ NPT; precisão Classe A; cabo de 7 metros; faixa de temperatura até 250 °C.

Para dimensões de sonda personalizadas, comprimentos de fio condutor não padronizados ou acabamentos de superfície especiais, entre em contato com nossa equipe de vendas.

O conector M12 de 4 pinos do PT100-19, a precisão Classe A e a construção em aço inoxidável 316 fazem dele uma solução ideal para detecção de temperatura em uma ampla gama de ambientes industriais e de processos onde são necessários, simultaneamente, fiação de conexão rápida, alta precisão e resistência à corrosão.
