Stainless steel tube, threadless probe-type resistance temperature detector

Sensores RTD de sonda sem conexões de rosca

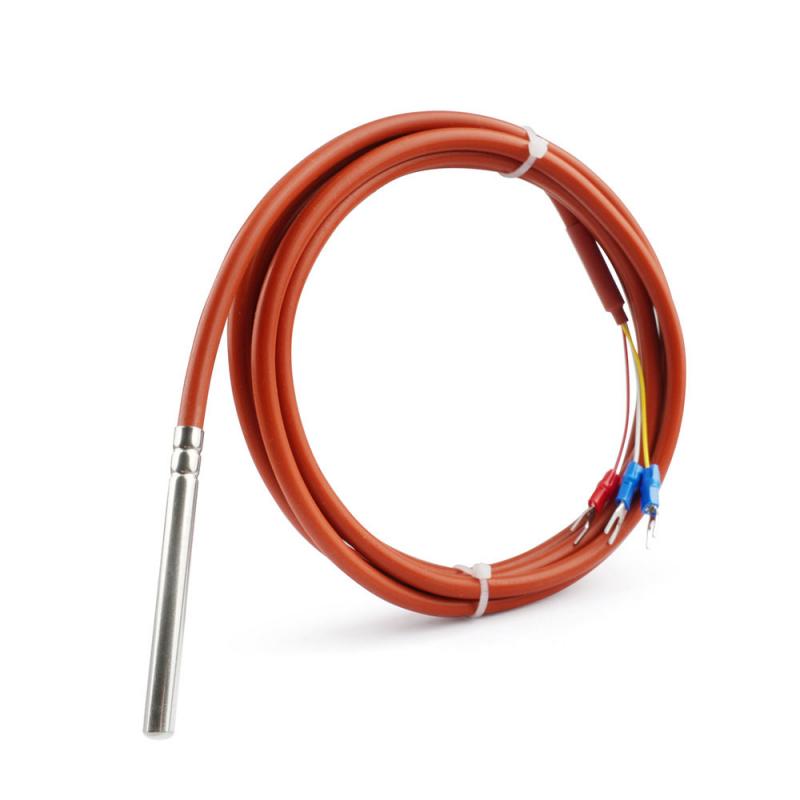

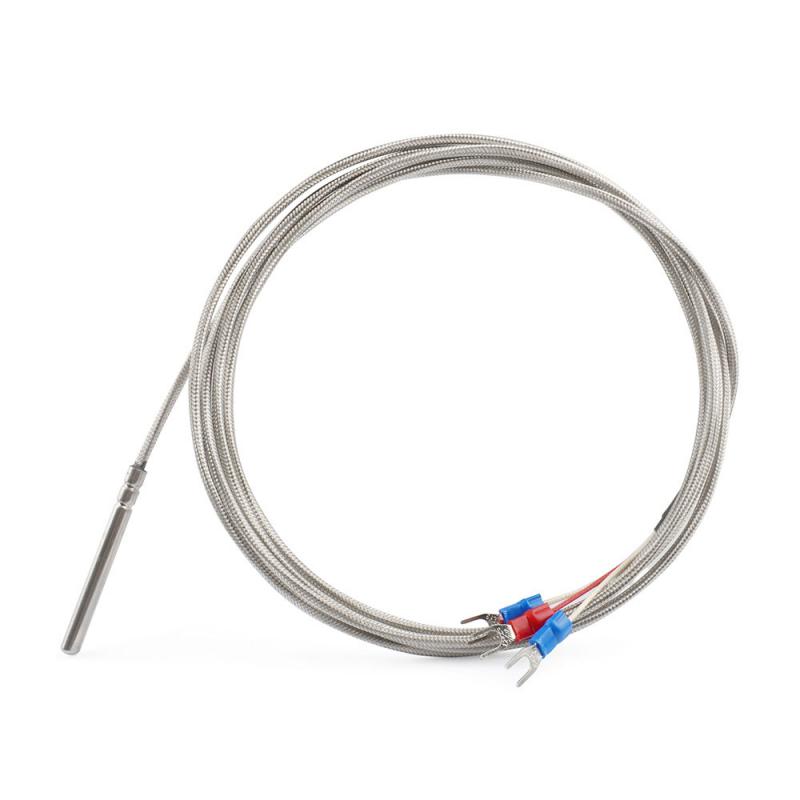

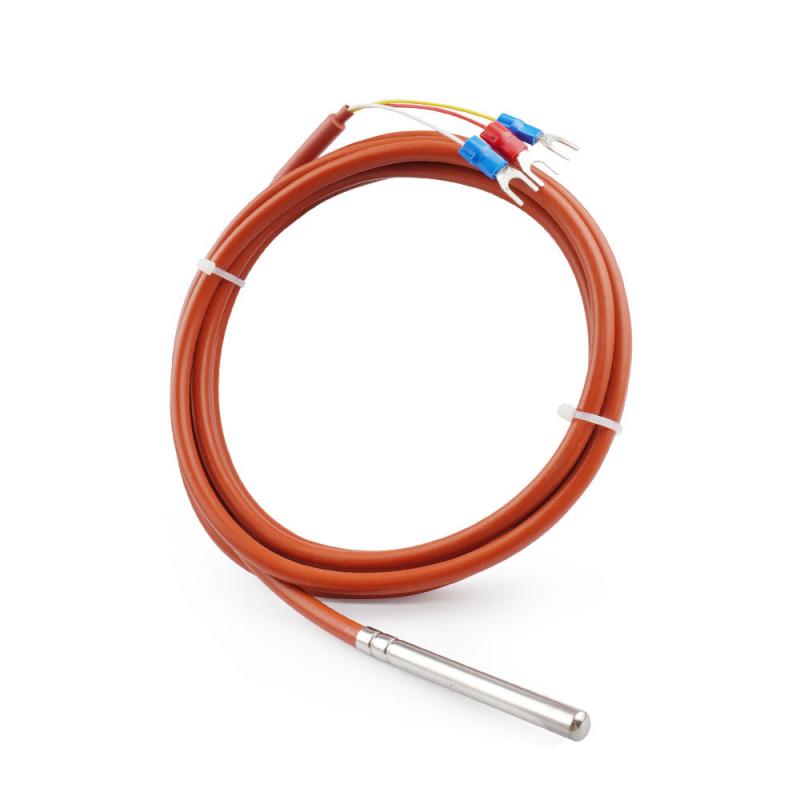

O PT100-5 é um termômetro de resistência de platina (RTD PT100) compacto e versátil, do tipo sonda, com tubo sensor de aço inoxidável sem conexões rosqueadas. Esse design o torna ideal para aplicações em que o sensor é inserido diretamente em um poço termométrico, fixado por grampos ou embutido em equipamentos, oferecendo uma instalação limpa e discreta, sem a necessidade de conexões rosqueadas.

O PT100-5 é totalmente à prova d'água, sendo ideal para ambientes úmidos ou molhados. O material e o comprimento do fio condutor são totalmente personalizáveis, e o sensor está disponível em três diâmetros de sonda e múltiplos comprimentos para se adequar a uma ampla gama de geometrias de instalação. Sua construção simples e ampla compatibilidade o tornam uma escolha popular tanto para integração OEM quanto para substituição em campo.

marca:
PIDMaxWell
item nº.:
PT100-5
Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiate
preço de mercado:
$10
preço:
$5
origem do produto:
Made in China
cor:
Orange, silver, white
ordem minima:
10 PCS
Peso do Produto:
0.1kg
tempo de espera:
14 days after payment confirmed

inquérito agora

Parâmetro	Especificação
Tipo de sensor	Termômetro de resistência de platina (PRT / RTD)
Elemento sensor	PT100 — R₀ = 100 Ω a 0 °C
Coeficiente de temperatura	α = 0,00385 Ω/Ω/°C (IEC 60751 / DIN EN 60751)
Classe de precisão	Classe B (±0,30 °C a 0 °C) padrão; Classe A (±0,15 °C) sob encomenda.
Faixa de temperatura	−50 °C a +100 °C / +200 °C / +300 °C (selecionável)
Configuração de cabeamento	3 fios (padrão)
Material do corpo da sonda	Aço inoxidável 316
Tipo de encaixe da sonda	Nenhuma (bainha lisa — para uso em poços termométricos ou conexões de compressão)
Diâmetro da sonda	3 mm / 4 mm / 5 mm padrão; sob encomenda.
Comprimento de inserção da sonda	Tamanhos padrão: 50 mm / 100 mm / 150 mm; tamanhos personalizados sob encomenda.

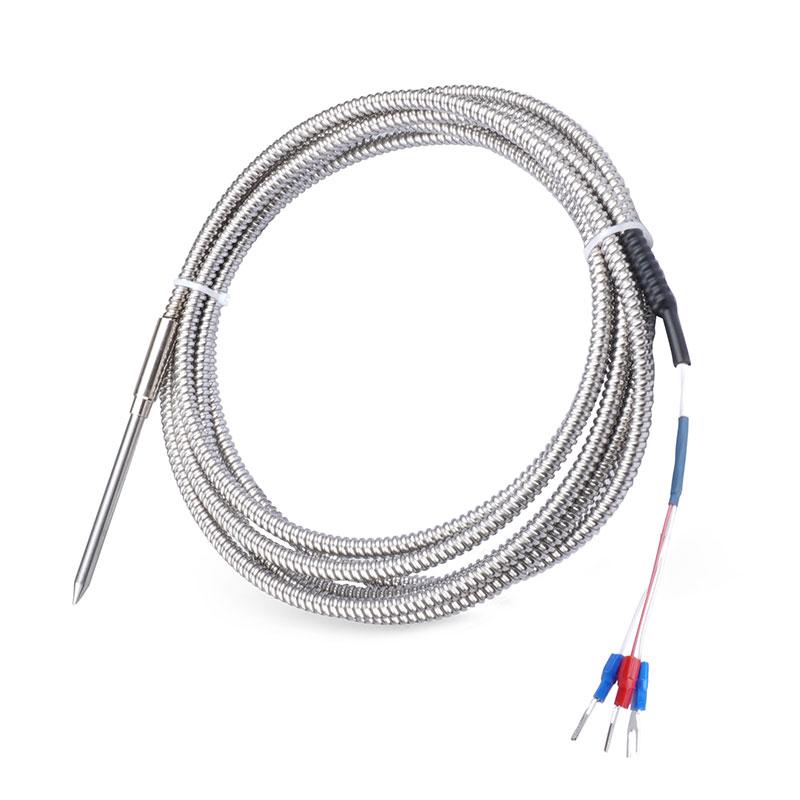

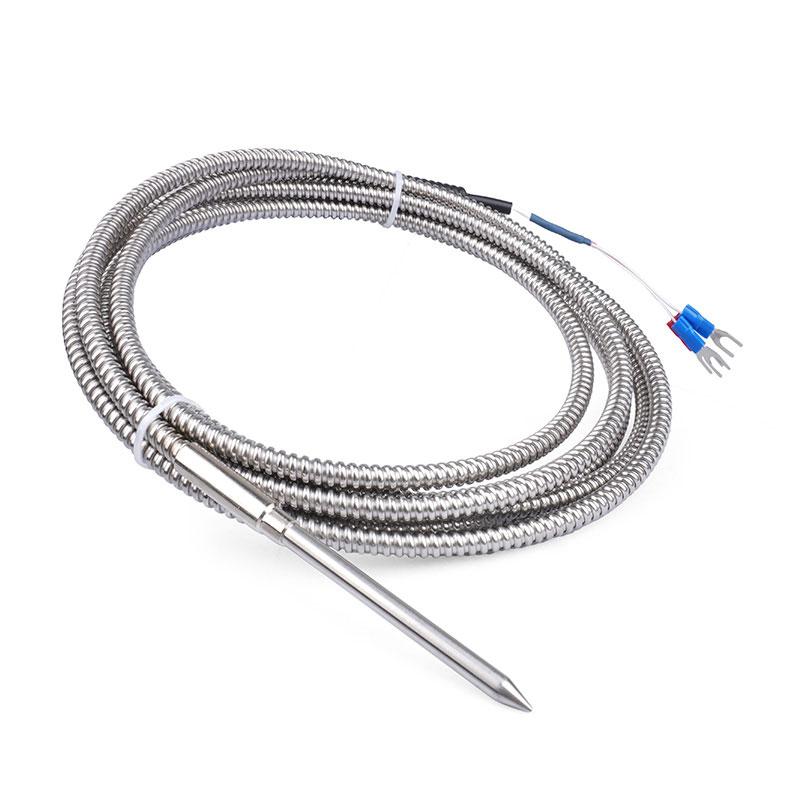

Estilo da ponta	Ponta cilíndrica padrão; ponta afiada disponível mediante solicitação.
Isolamento do fio condutor	Trançado em aço inoxidável \| Silicone \| Fibra de vidro \| PTFE (Teflon)
Comprimentos de cabo padrão	2 m \| 3 m \| 5 m \| Sob encomenda
Opções de rescisão	Terminais de fio desencapados \| Terminais de garfo \| Personalizados
Opção à prova d'água	Versão com vedação IP67 disponível mediante solicitação.
Tempo de resposta (t₀.₅)	≤ 3,5 s (em líquido em fluxo, sonda de 5 mm, típica)
Resistência de isolamento	≥ 100 MΩ a 25 °C (500 V CC)
Resistência à vibração	10–500 Hz, 20 g (IEC 60068-2-6)
Temperatura de armazenamento	−60 °C a +150 °C
Conformidade	IEC 60751, RoHS

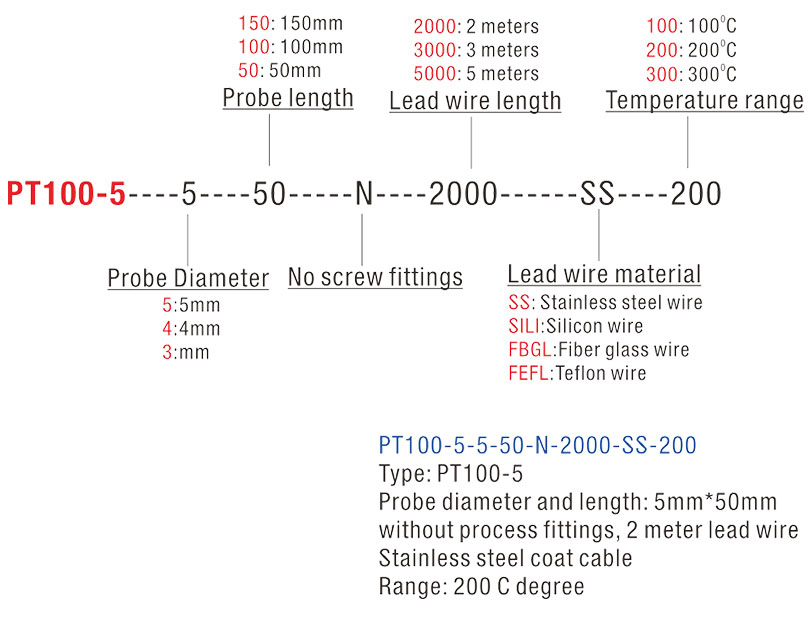

O código de encomenda PT100-5 é uma sequência de caracteres separados por hífen que define completamente a configuração do sensor. Cada campo especifica um parâmetro personalizável, permitindo que os clientes descrevam com precisão o sensor necessário em um único código de peça. A estrutura do código foi retirada diretamente da folha de dados oficial do Maxwell FA PT100-5.

PT100-5 – [①] – [②] – N – [③] – [④] – [⑤]

Definições dos campos do código de pedido:

Campo	Descrição	Opções
①	Diâmetro da sonda (mm)	3 = 3 mm \| 4 = 4 mm \| 5 = 5 mm \| Sob encomenda
②	Comprimento da sonda (mm)	50 = 50 mm \| 100 = 100 mm \| 150 = 150 mm \| Sob encomenda
N	Sem conexões de rosca	Campo fixo — indica bainha de sonda lisa sem conexão roscada
③	Comprimento do fio condutor (mm)	2000 = 2 m \| 3000 = 3 m \| 5000 = 5 m \| Sob encomenda
④	Material do fio condutor	SS = Trançado de aço inoxidável \| SILI = Silicone \| FBGL = Fibra de vidro \| FEFL = PTFE/Teflon
⑤	Faixa de temperatura	100 = até 100 °C \| 200 = até 200 °C \| 300 = até 300 °C

Exemplos de pedidos:

Código do pedido	Descrição da configuração
PT100-5-5-50-N-2000-SS-200	Cabo trançado em aço inoxidável de 5 mm de diâmetro, 50 mm de comprimento e 2 m de largura, 200 °C — Padrão para uso geral
PT100-5-5-100-N-2000-SS-200	Cabo trançado de aço inoxidável de 5 mm de diâmetro, 100 mm de comprimento, 2 m, 200 °C — Configuração mais comum
PT100-5-5-100-N-3000-SS-300	Cabo trançado em aço inoxidável de 5 mm de diâmetro, 100 mm de comprimento, 3 m, 300 °C — Industrial de alta temperatura
PT100-5-5-95-N-3000-FEFL-300	Cabo blindado em PTFE de 5 mm de diâmetro, 95 mm de comprimento, 3 m de largura, 300 °C — Grau químico/alimentar
PT100-5-4-100-N-2000-SILI-200	Cabo de silicone de 4 mm de diâmetro, 100 mm de comprimento, 2 m, 200 °C — Aplicação de roteamento flexível
PT100-5-3-50-N-2000-FEFL-200	Sensor compacto em miniatura com 3 mm de diâmetro, 50 mm de comprimento, cabo de PTFE de 2 m e temperatura de operação de até 200 °C.
PT100-5-5-150-N-5000-FBGL-300	Cabo de fibra de vidro de 5 mm de diâmetro, 150 mm de comprimento, 5 m, 300 °C — Imersão profunda, forno/estufa
PT100-5-6-100-N-2000-SILI-200	Cabo de silicone de 6 mm de diâmetro (personalizado), 100 mm de comprimento, 2 m de largura, 200 °C — Diâmetro personalizado

Código de referência oficial para encomenda (da ficha técnica do Maxwell FA PT100-5):

Clique no link abaixo para baixar o catálogo e o manual do usuário. PT100-5

Catálogo PT100-5

O PT100-5 é uma solução de sensor de temperatura altamente adaptável, adequada para uma ampla gama de indústrias e cenários de instalação onde se exige uma sonda à prova d'água e sem necessidade de conexões.

Instalações de poços termométricos. A sonda fina de aço inoxidável é inserida diretamente em poços termométricos padrão em tubulações, tanques e reatores, proporcionando medições precisas de temperatura sem a necessidade de uma conexão rosqueada no próprio sensor. Isso simplifica a substituição do sensor e reduz o tempo de instalação.
Fabricantes de equipamentos originais (OEM) e construção de máquinas. O design compacto e sem necessidade de conexões é ideal para incorporação em máquinas, moldes, placas de aquecimento e equipamentos personalizados durante a fabricação. A escolha do material do fio condutor permite que o sensor seja adaptado às condições térmicas e químicas do ambiente circundante.
Processamento de Alimentos e Bebidas. A construção à prova d'água e a sonda higiênica em aço inoxidável tornam o PT100-5 adequado para monitoramento de temperatura em equipamentos de processamento de alimentos, unidades de refrigeração, câmaras frigoríficas e sistemas de distribuição de bebidas.
Sistemas de climatização (HVAC) e refrigeração. O sensor pode ser inserido em dutos de ar, tubulações de refrigerante e trocadores de calor para fornecer informações precisas de temperatura para sistemas de controle, com opções de fio condutor de silicone ou Teflon oferecendo flexibilidade em ambientes de alta umidade ou quimicamente agressivos.
Equipamentos de laboratório e pesquisa. O pequeno diâmetro da sonda (de apenas 3 mm) permite medições precisas de temperatura pontual em instrumentos de laboratório, incubadoras, estufas e câmaras climáticas.
Processamento de plásticos e borracha. O sensor pode ser inserido em poços termométricos ou diretamente em ferramentas aquecidas para monitorar as temperaturas do molde e da matriz, garantindo a consistência da qualidade do produto em processos de moldagem por injeção e extrusão.
Tratamento de água e esgoto. O design totalmente à prova d'água permite que o PT100-5 seja usado em instalações submersíveis ou sujeitas a respingos, como o monitoramento da temperatura da água em tanques de tratamento, estações de bombeamento e torres de resfriamento.
