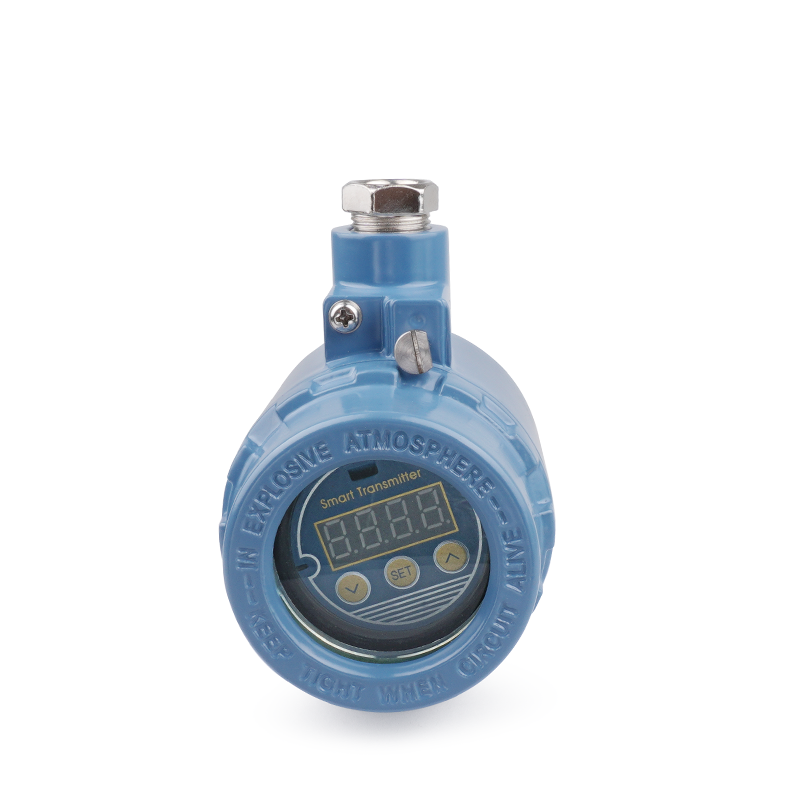

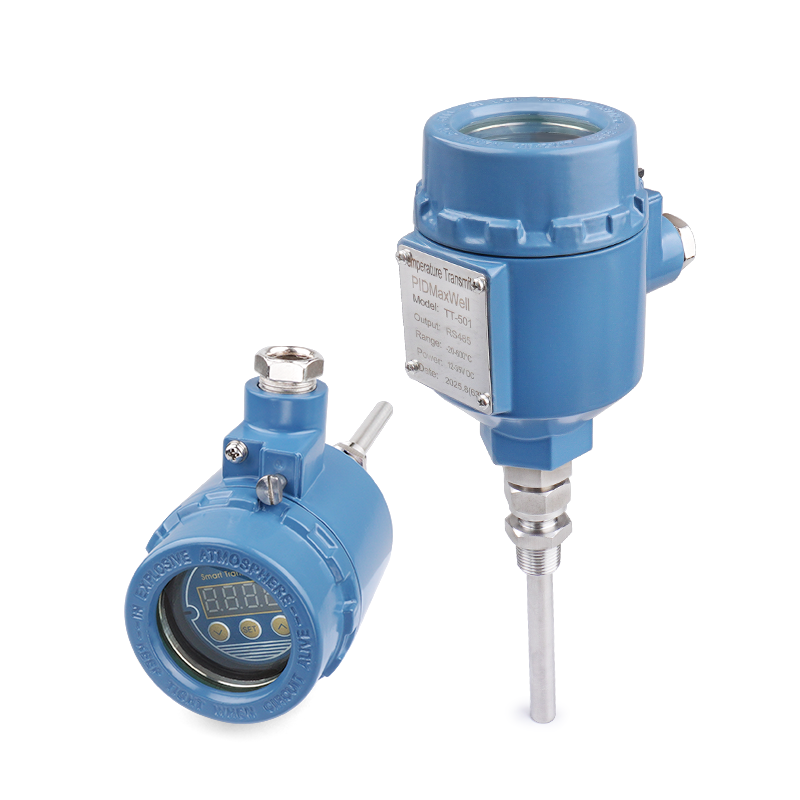

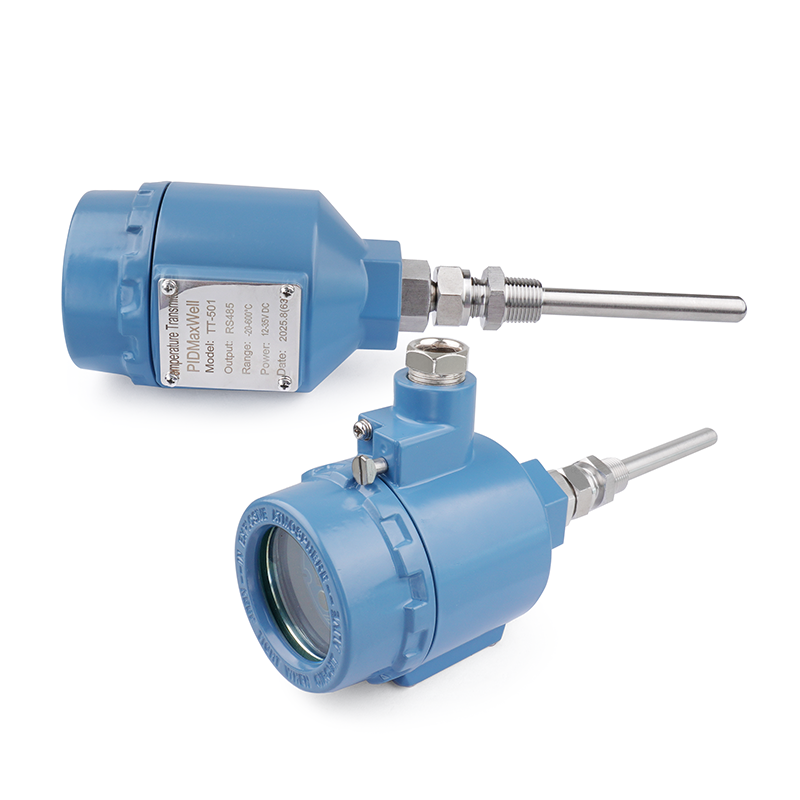

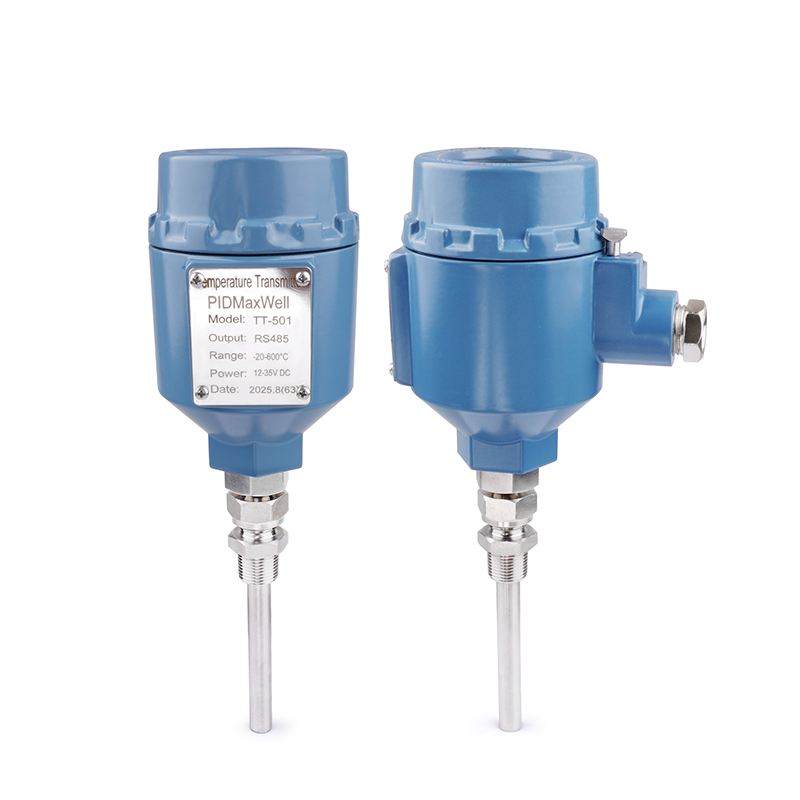

A série Maxwell TT-501 é composta por transmissores de temperatura com termopar rosqueado robustos e altamente versáteis, projetados para ambientes industriais exigentes. Alojado em uma caixa de liga de alumínio resistente e à prova de explosão, este transmissor oferece medições de temperatura confiáveis e precisas em uma ampla gama de condições de processo. Um visor digital integrado fornece leituras claras no local, enquanto a saída de comunicação RS485 (Modbus RTU) permite a integração perfeita em sistemas de controle modernos baseados em PLC, redes SCADA e sistemas de gerenciamento predial.
Com seu design altamente personalizável — apresentando múltiplas opções de rosca (M6, M8, 1/4 BSP, 1/4 NPT), uma seleção de materiais de ponta de prova premium (aço inoxidável 304, 316 e 310, latão e alumínio) e uma ampla gama de materiais para os fios condutores — o TT-501 pode ser configurado com precisão para atender aos requisitos exatos de qualquer instalação. Estão disponíveis configurações de junção aterrada e não aterrada, oferecendo a opção entre resposta térmica mais rápida e isolamento elétrico para atender às demandas específicas de cada aplicação.
marca:
PIDMaxWellitem nº.:
TT-501Forma de pagamento:
T.T, Credit Card, Paypal etc, to be negotiatepreço de mercado:
$30preço:
$20origem do produto:
Made in Chinacor:
Red and blueordem minima:
10Peso do Produto:
0.5kgtempo de espera:
14 days after payment confirmedPrincipais características
|
Caixa à prova de explosão |
Caixa robusta em liga de alumínio azul, classificada para operação segura em atmosferas perigosas e explosivas, adequada para ambientes de Zona 1 e Zona 2. |
|
Visor digital integrado |
O visor LED/LCD integrado fornece leituras de temperatura claras e em tempo real diretamente no ponto de medição, eliminando a necessidade de indicadores externos. |
|
Saída RS485 / Modbus RTU |
A interface de comunicação RS485 integrada com protocolo Modbus RTU permite a transmissão confiável de dados a longa distância (até 1200 m) e fácil integração com PLCs, DCS e sistemas SCADA. |
|
Opções de múltiplas threads |
Disponível com roscas de conexão de processo padrão, incluindo M6, M8, 1/4 BSP e 1/4 NPT, proporcionando instalação flexível em uma ampla variedade de equipamentos de processo. |
|
Materiais de sonda premium |
As opções de construção da sonda incluem aço inoxidável de alta qualidade 304, 316 e 310 para resistência à corrosão e a altas temperaturas, bem como latão e alumínio para uso geral. |
|
Opções versáteis de fios condutores |
Ampla seleção de materiais para fios condutores: cabos com compensação de alta temperatura, PVC, silicone, PTFE (Teflon), cabos com trançado de metal em fibra de mica e cabos com trançado de metal em fibra de vidro para temperaturas de até 600°C+. |
|
Configurações com e sem aterramento |
Suporta junções aterradas (resposta térmica mais rápida) e junções não aterradas (isolamento elétrico da bainha) para atender a requisitos específicos de aplicação. |
|
Comprimento do fio condutor personalizável |
O comprimento do fio condutor é totalmente personalizável para qualquer comprimento necessário (opções padrão: 2000 mm, 3000 mm, 5000 mm), minimizando a complexidade da instalação e reduzindo os custos de fiação em campo. |
Especificações técnicas
| Parâmetro | Especificação |
|
Modelo do produto |
Série TT-501 |
|
Tipo de sensor |
Termopar (tipo K, tipo J e outros disponíveis) |
|
Sinal de saída |
RS485 (protocolo Modbus RTU) |
|
Fonte de energia |
12–35 V CC |
|
Faixa de medição |
-20°C a +600°C (típico; varia conforme o tipo de sensor e o material da sonda) |
|
Conexão de thread/processo |
M6, M8, 1/4 BSP, 1/4 NPT (outros tamanhos disponíveis sob encomenda) |
|
Materiais da sonda |
Aço inoxidável 304, aço inoxidável 316, aço inoxidável 310, latão, alumínio |
|
Tipo de junção |
Aterrado (GD) ou não aterrado (UG), selecionável no pedido. |
|
Materiais de fios condutores |
Cabo de compensação de alta temperatura, PVC, silicone, PTFE (Teflon), fibra de mica trançada em metal, fibra de vidro trançada em metal |
|
Comprimento do fio condutor |
Personalizável; opções padrão: 2000 mm, 3000 mm, 5000 mm |
|
Material de construção |
Liga de alumínio (design à prova de explosão) |
|
Mostrar |
Visor digital integrado (LED/LCD) |
|
Classificação de proteção |
À prova de explosão (adequado para áreas classificadas como perigosas) |
A série TT-501 utiliza um código de encomenda estruturado que permite a personalização completa do tipo de sensor, da ligação da rosca, do comprimento do fio condutor, do material e do tipo de junção. O código de encomenda segue o formato abaixo:
Formato do código: TC – [Tipo] – [Diâmetro da ponta de prova] – [Comprimento da ponta de prova] – [Tipo de rosca] – [Comprimento do fio] – [Material do fio] – [Junção]
Exemplo: TC-K1-NN-M6-2000-SS-GD → Termopar tipo K, sem sonda, parafuso M6, fio condutor de aço inoxidável de 2000 mm, junção aterrada
|
Posição do código |
Valor do código |
Descrição |
|
Série de sensores |
TC-K1 |
Termopar tipo K, código K1 |
|
Série de sensores |
TC-J1 |
Termopar tipo J, código J1 |
|
1: Diâmetro da sonda |
N |
Não aplicável para este tipo de sensor. |
|
2: Comprimento da sonda |
N |
Não aplicável para este tipo de sensor. |
|
3: Tipo de parafuso |
M6 |
Rosca métrica M6 |
|
3: Tipo de parafuso |
M8 |
Rosca métrica M8 |
|
3: Tipo de parafuso |
1/4BSP |
Rosca de 1/4 BSP (British Standard Pipe) |
|
3: Tipo de parafuso |
1/4NPT |
Rosca de 1/4 NPT (National Pipe Taper) |
|
4: Comprimento do fio condutor |
2000 |
Fio condutor de 2000 mm (comprimento personalizável) |
|
4: Comprimento do fio condutor |
3000 |
Fio condutor de 3000 mm |
|
4: Comprimento do fio condutor |
5000 |
Fio condutor de 5000 mm |
|
5: Material do fio condutor |
SS |
Fio de aço inoxidável |
|
5: Material do fio condutor |
SILI |
Fio de silicone |
|
5: Material do fio condutor |
FG |
Fio de isolamento de fibra de vidro |
|
5: Material do fio condutor |
TF |
Fio de PTFE (Teflon) |
|
6: Tipo de Junção |
GD |
Junção aterrada — resposta térmica mais rápida |
|
6: Tipo de Junção |
UG |
Junção não aterrada — isolamento elétrico da bainha |
O transmissor de temperatura com termopar roscado da série TT-501 é altamente adaptável e adequado para uma ampla gama de aplicações industriais. Sua caixa à prova de explosão, saída digital RS485 e extensas opções de personalização o tornam a escolha ideal tanto para instalações em áreas classificadas como perigosas quanto para indústrias de processo em geral que exigem medição de temperatura confiável e de longo prazo.
▸ Petroquímica e Refino: Monitoramento de temperatura em dutos, reatores, trocadores de calor e tanques de armazenamento onde equipamentos à prova de explosão são obrigatórios.
▸ Geração de energia: Monitoramento de linhas de vapor, sistemas de água de resfriamento e temperaturas de rolamentos em usinas de energia, turbinas e instalações de serviços públicos.
▸ Fornos e estufas industriais: Medição de alta temperatura em fornos de tratamento térmico, estufas industriais, estufas de secagem e câmaras de secagem até 600°C.
▸ Processamento de plásticos e borracha: Controle preciso de temperatura em extrusoras, máquinas de moldagem por injeção, canais quentes e moldes.
▸ Indústria de Alimentos e Bebidas: Monitoramento da temperatura de processo em aplicações de fabricação de cerveja, pasteurização, esterilização e cozimento industrial.
▸ Processamento Químico: Medição de temperatura confiável em ambientes corrosivos usando sondas de aço inoxidável 316 ou 310 com fios condutores isolados em PTFE.
▸ HVAC e Automação Predial: Monitoramento das temperaturas do ar e de fluidos em sistemas de climatização de grande escala, caldeiras e redes de água gelada.
▸ Máquinas e equipamentos OEM: Integração em máquinas industriais personalizadas, compressores, sistemas hidráulicos e linhas de produção automatizadas que requerem conexões de processo roscadas padrão.
