Transmissor de temperatura montado na cabeça do protocolo HART®

HART® é um protocolo mundialmente conhecido que provou ser confiável e robusto, TT-217 equipado com HART 7, coloca o isolamento elétrico entre entrada e saída e fonte, a configuração pode ser feita através do nosso software windows, um modem HART para USB será necessário se você quiser configurar o transmissor de temperatura via PC, outra opção é configurar a unidade usando vários comunicadores de campo hart.

  • marca:

    MAXWELL
  • item nº.:

    TT-217

Transmissor de temperatura montado na cabeça HART®

-características principais

- Transmissores de temperatura de protocolo HART com HART 7
- Entrada RTD pt100,cu50,cu100, pt1000(precisa ser personalizado)
- Entrada T/C k,e,s,b,j,t,r,n,wre5,wre3
- Saída 4-20ma mais protocolo HART
- Fonte de alimentação 12~35VDC
- 2000vac isolamento elétrico galvanicamente
- 0.1% de precisão para RTD, 0.2% de precisão para TC
- entrada e alcance configuráveis via comunicador HART ou software de PC gratuito
- compatível com o comunicador rosemount 275,375
- proteção contra surtos, proteção de conexão reversa
- desvio de temperatura≤25ppm/ f.s
- temperatura ambiente.: -3080
- temperatura de armazenamento.: -40 120
- material de alojamento.: PA66
- parafuso de montagem.: M4*2
- marca própria disponível mediante solicitação
- pode ser montado em uma caixa de junção DIN B.
- CE em conformidade

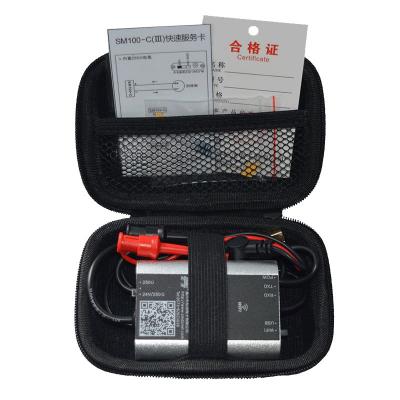

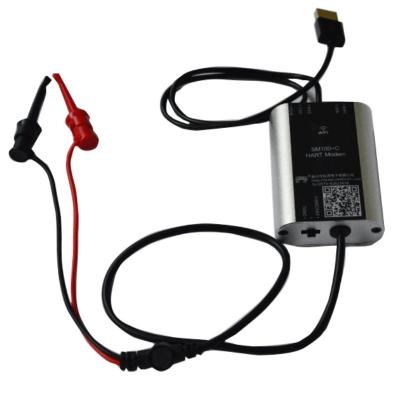

-hart modem sm100-c(iii)

para conectar o transmissor de temperatura HART ao computador, HART MODEM é necessário. nosso modem HART SM100-C(III) é muito flexível com resistor de 250 ohm embutido e fonte de 24VDC, não há necessidade de incluir um fonte separada de 24 VCC ao comissionar o transmissor, o que torna a fiação muito fácil durante o processo de configuração.


-tamanho e dimensão



-esquema de fiação



1) a fonte de alimentação vai para o terminal 1 e terminal 2
2) este item funciona com 2 fios, 3 fios e 4 fios sensores RTD, para 2 fios RTD, os dois fios vão para o terminal 4 e 5, e saltam um fio entre 3 e 4, pule outro fio entre 5 e 6, para sensores RTD de 3 fios, três fios conectados ao terminal 3, 4 e 5, e adicional a isso, deve pular um fio entre 5 e 6. para 4 fios RTD, 4 fios conectados ao terminal 3, 4, 5, 6. a parte onde mais provavelmente está sendo ignorada é para os 3 fios rtds, um fio deve ser salte externamente entre os terminais 5 e 6 para um rtds de 3 fios .

-a entrada e o alcance deste modelo são configuráveis. você pode configurá-lo usando vários comunicadores HART, outras opções é configurá-lo via software maxwell PC, este é um tutorial em vídeo sobre como usar o software para configuration, O modem HART é necessário se você quiser configurar o transmissor do pc
